2П312А

Описание

Транзисторы 2П312А кремниевые эпитаксиально-планарные полевые с затвором на основе p-n перехода и каналом n-типа.
Предназначены для применения во входных усилительных и преобразовательных каскадах сверхвысокочастотного диапазона.

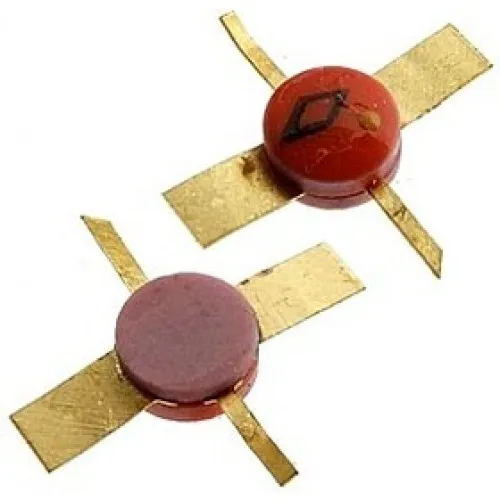

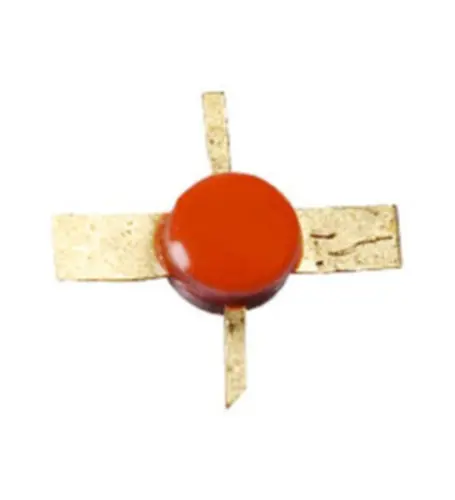

Выпускаются в металлокерамическом корпусе с гибкими полосковыми выводами.
Маркируются цветными точками:
   2П312А - одной желтой,
   2П312Б - одной синей,
   КП312А - двумя желтыми,
   КП312Б - двумя синими.
Транзисторы 2П312А-5, 2П312Б-5 выпускаются в виде кристаллов с контактными площадками без кристаллодержателя и без выводов. Транзисторы 2П312А-6, 2П312Б-6 выпускаются в виде кристаллов с контактными площадками на подложке без выводов.
На 2П312А-6 наносится синяя маркировочная точка, на 2П312Б-6 - белая.
Тип прибора указывается в этикетке.
Масса транзистора в меаллокерамическом корпусе не более 0,2 г, кристалла не более 0,0003 г, кристалла на подложке не более 0,008 г.

Параметры и характеристики

• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
