Описание

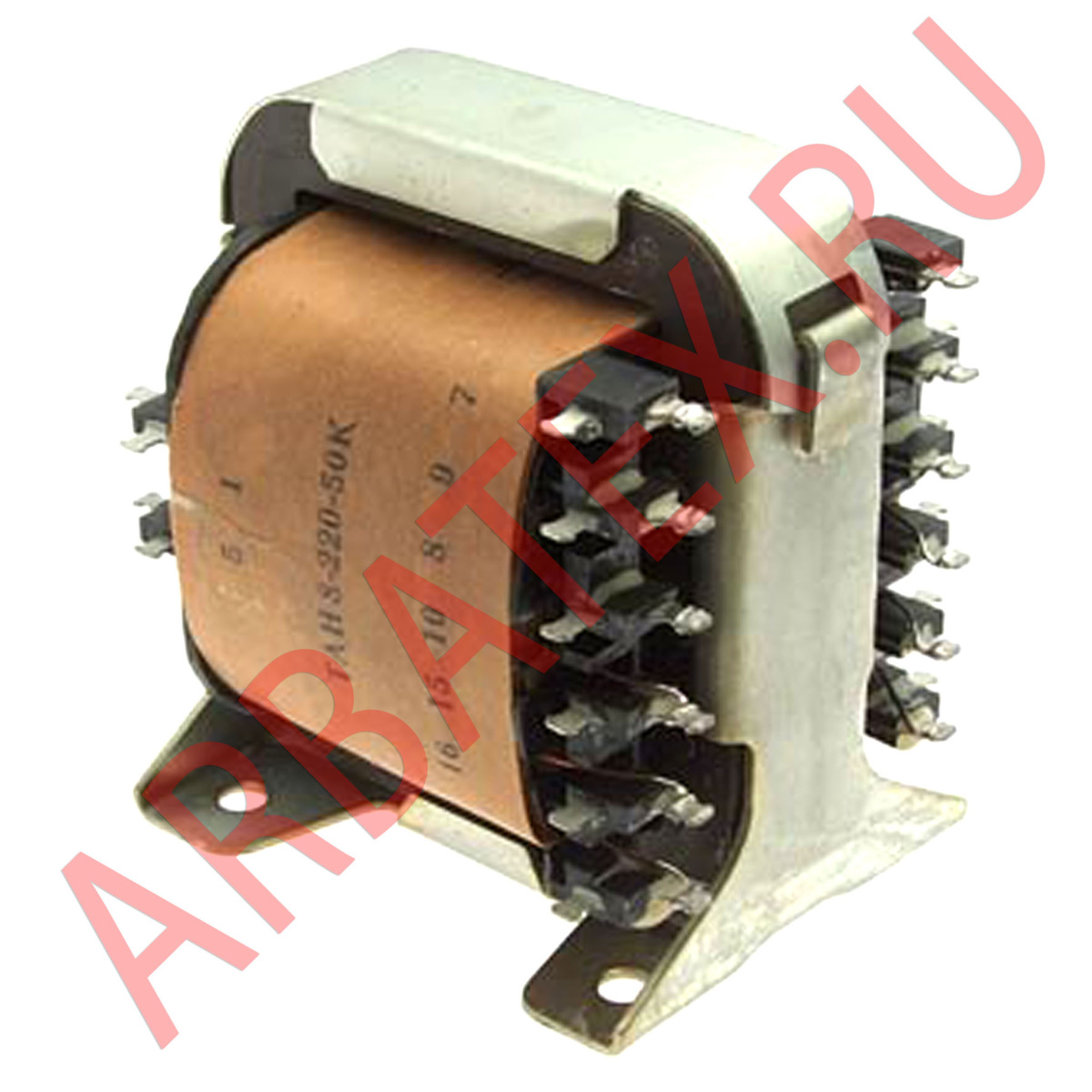

Трансформатор ТАН69-220-50К — это статическое электромагнитное устройство, имеющее две или более индуктивно связанные обмотки на каком-либо магнитопроводе и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем (напряжений) переменного тока в одну или несколько других систем (напряжений), без изменения частоты.
Трансформатор ТАН69-220-50К осуществляет преобразование переменного напряжения и/или гальваническую развязку в самых различных областях применения — электроэнергетике, электронике и радиотехнике.
Параметры и характеристики
Анодно-накальные трансформаторы питания ТАН69-220-50К предназначены для питания анодно-накальных цепей радиоэлектронной аппаратуры бытового и промышленного назначения с напряжением сети 220 В и частотой 50 Гц.
Трансформаторы анодно-накальные изготавливают с учетом воздействия климатических, механических, биологических и других видов и факторов воздействия внешней среды. В зависимости от климатических требований, и в частности от требований по влагостойкости, изготавливают две группы трансформаторов: группа i с влагостойким покрытием напылением или с заливкой в форму; группа ii - с эмалевым покрытием. Группа i трансформаторов имеет в обозначении индексы Н или Т, группа ii в обозначении индексов не имеет.
Конструкция трансформаторов разработана для монтажа на металлическом шасси аппаратуры или на печатных платах со смешанным монтажом и креплением винтами.
Изготавливаются во всеклиматическом исполнении и для эксплуатации в районах с умеренно-холодным климатом по ГОСТ В 20.39.404-81.
Технические условия: ОЮ0.470.001ТУ.
Основные технические характеристики трансформаторов типа ТАН с напряжением сети 220 В и частотой 50 Гц:
• Номинальная мощность ...... от 36 до 440 В*А;
• Напряжение питания сети ...... 220 В;
• Выходные напряжения ...... от 6,3 до 355 В;
• Токи вторичных обмоток в номинальном режиме ...... от 0,03 до 10 А;
• Коэффициент полезного действия ...... 70-85 %;
• Минимальная наработка ...... 12000 часов;
• Срок сохраняемости ...... 15 лет;
• Температура окружающей среды ...... -60...+85 °С;
• Относительная влажность воздуха при температуре +40 °С ...... 98 %;
• Габаритные размеры ...... от 73х88х82 до 103х139х145 мм;
• Масса ...... от 1450 до 6300 г.
