Описание

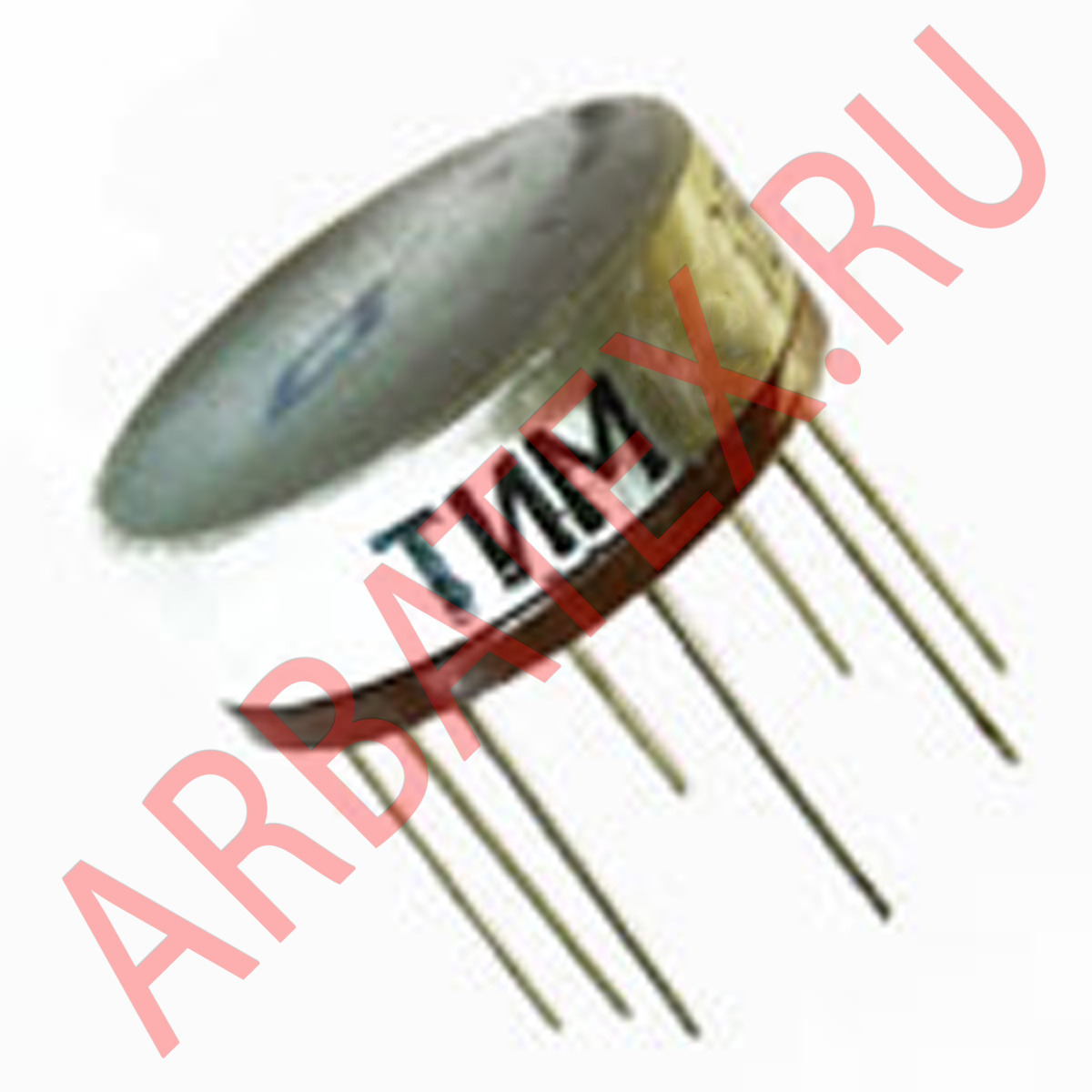

Трансформаторы импульсные миниатюрные ТИМ-174В предназначены для работы в импульсных устройствах радиоэлектронной аппаратуры промышленного назначения.
Трансформаторы типа ТИМ работают в импульсном режиме с импульсами длительностью от 0,2 до 100 мкс и амплитудой до 30 В.
В зависимости от передаваемой длительности импульса трансформаторы подразделяются на группы, каждая из которых содержит трансформаторы с различными числом обмоток и коэффициентом трансформации.
Миниатюрные импульсные трансформаторы типа ТИМ изготовляются во всеклиматическом исполнении.
Трансформаторы унифицированы по конструкции и составляют параметрический ряд, в который входят 252 типономинала.
Они изготовляются в защитном металлическом корпусе и герметизированы.
Трансформаторы типа ТИМ имеют 9 типоразмеров и изготовляются в двух конструктивных исполнениях:
- исполнение 1 — на ферритовых магнитопроводах (трансформаторы ТИМ1В—ТИМ105В);
- исполнение 2 — на пермаллоевых магнитопроводах (трансформаторы ТИМ111В—ТИМ257В).
Сопротивление изоляции между обмотками в нормальных климатических условиях — не менее 250 МОм.
Изоляция между обмотками в нормальных климатических условиях выдерживает без пробоя постоянное напряжение 250 В.
Технические условия: ОЮ0.472.045 ТУ.
