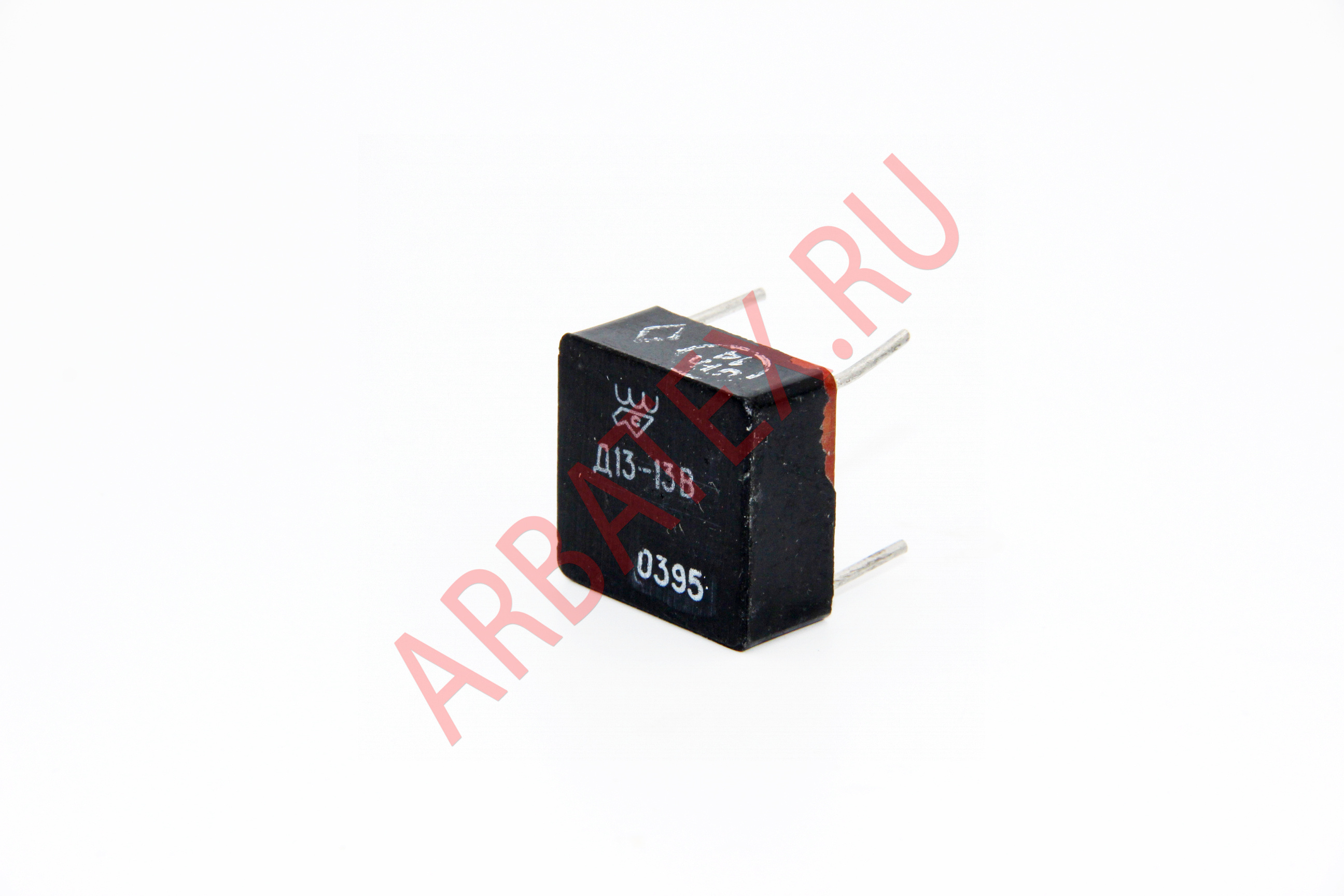

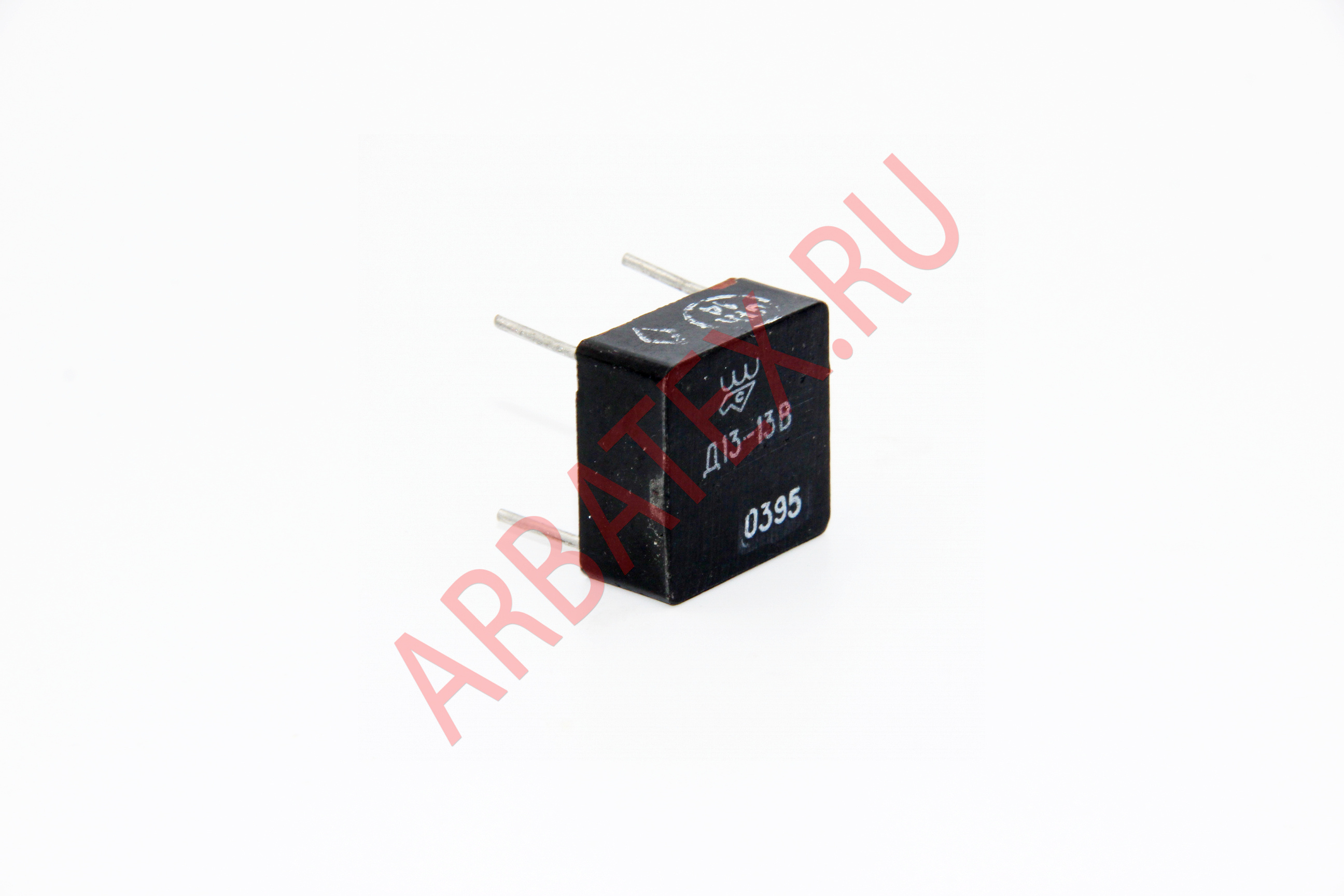

Д13-13В дроссель купить по низким ценам. Доставка по всей России.

Описание

Унифицированные низкочастотные дроссели типа Д используются в фильтрах выпрямителей и предназначены для работы в источниках питания радиоэлектронной аппаратуры.
Технические условия: ОЮ0.475.000ТУ.

Дроссели изготавливаются в двух климатических исполнениях по ГОСТ В 20.39.404-81:
■ УХЛ - умеренного и холодного климата;
■ В - всеклиматическое.

Дроссели имеют различные электрические схемы:
Дроссели Д1-Д69 имеют две обмотки: основную (выводы 1-2) и компенсационную (выводы 3-4-5-6), дроссели Д101-Д179 имеют одну обмотку, дроссели Д1Н-Д69Н, Д101Н-Д179Н имеют две одинаковые обмотки, дроссель Д60 имеет три одинаковые обмотки.
Компенсационная и другие обмотки могут соединяться последовательно с основной, чтобы направления их намагничивающих сил совпадали (согласное соединение) или были направлены встречно (несогласное соединение).
При согласном соединении индуктивность дросселя увеличивается, при несогласном - уменьшается.
Обмотки дросселей могут соединяться также и параллельно.
При этом индуктивность и сопротивление постоянному току обмоток пропорционально уменьшаются, а допустимый ток подмагничивания увеличивается.

Технические характеристики

■ Индуктивность при номинальном токе ...... от 0,00015 до 40Гн;
■ Номинальный ток подмагничивания ...... от 0,02 до 25А;
■ Допустимая величина переменного напряжения ...... от 0,1 до 35В;
■ Рабочий потенциал ...... не более 500В.
■ Диапазон частот ...... от 50 до 1000Гц;
■ Температура окружающей среды ...... -60...+85 °С;
■ Относительная влажность воздуха при температуре +25 °С ...... 98 %;
■ Одиночные удары длительностью 1-2 мс с ускорением …… до 500 g;
■ Многократные удары длительностью 1-3 мс …… до 100 g;
■ Синусоидальная вибрация, 1÷2500Гц ...... 20g;
■ Минимальная наработка ...... не менее 20000 часов;
■ Срок сохраняемости ...... 15 лет.
