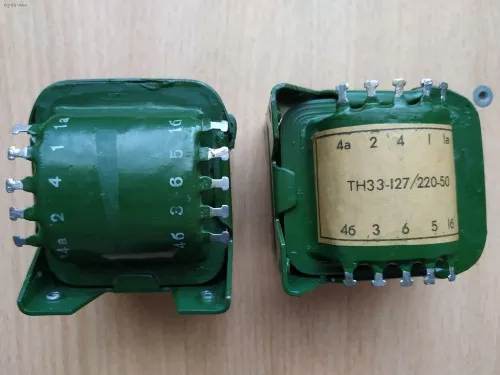

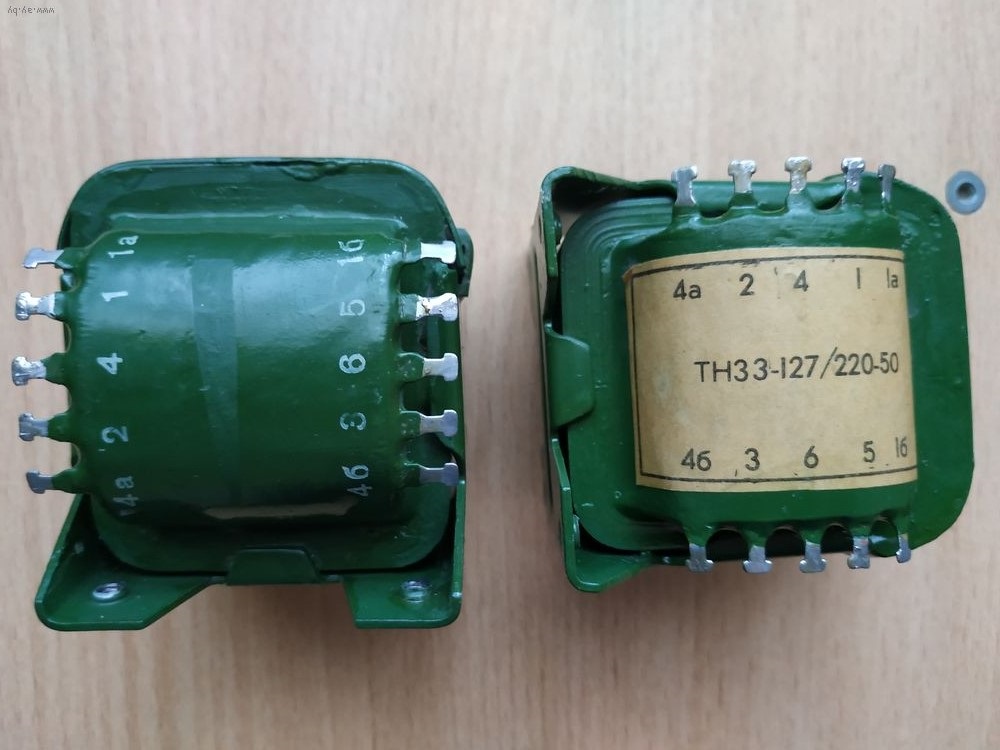

ТН33-127/220-50 купить по низким ценам. Доставка по всей России.

Трансформаторы ТН33 на 220 В выпускаются начиная с 1979 г. (обозначаются как ТН33-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.

Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТН33 на 220 В такие же, как у соответствующих трансформаторов ТН33 на 127/220 В.

Напряжение на отводах первичных обмоток трансформаторов ТН33 на 127/220 В составляют:

• между выводами 1 и 1а, 4 и 4а - 3,2 В;
• между выводами 1 и 1б, 4 и 4б - 6,3 В;
• между выводами 1 и 2, 4 и 5 - 110 В;
• между выводами 1 и 3, 4 и 6 - 127 В.

При использовании трансформаторов ТН33-127/220 на 127 В необходимо:

• соединить выводы 1 и 4, а также 3 и 6;
• подать напряжение 127 В на выводы 1 и 3.

При использовании трансформаторов ТН33-127/220 на 220 В необходимо:

• соединить выводы 2 и 4;
• подать напряжение 220 В на выводы 1 и 5.
