Описание
Трансформаторы миниатюрные импульсные ТИ4-117В предназначены для работы в импульсных устройствах радиоэлектронной аппаратуры промышленного назначения.
Трансформаторы типа ТИ работают в импульсном режиме с импульсами длительностью от 0,5 до 100 мкс и амплитудой до 50 В.
В зависимости от передаваемой длительности импульса трансформаторы подразделяются на группы, каждая из которых содержит трансформаторы с различными числом обмоток и коэффициентом трансформации.
Миниатюрные импульсные трансформаторы типа ТИ изготовляются во всеклиматическом исполнении.
Трансформаторы унифицированы по конструкции и составляют параметрический ряд, в который входят 350 типономиналов.
Они изготовляются в защитном металлическом корпусе и герметизированы.

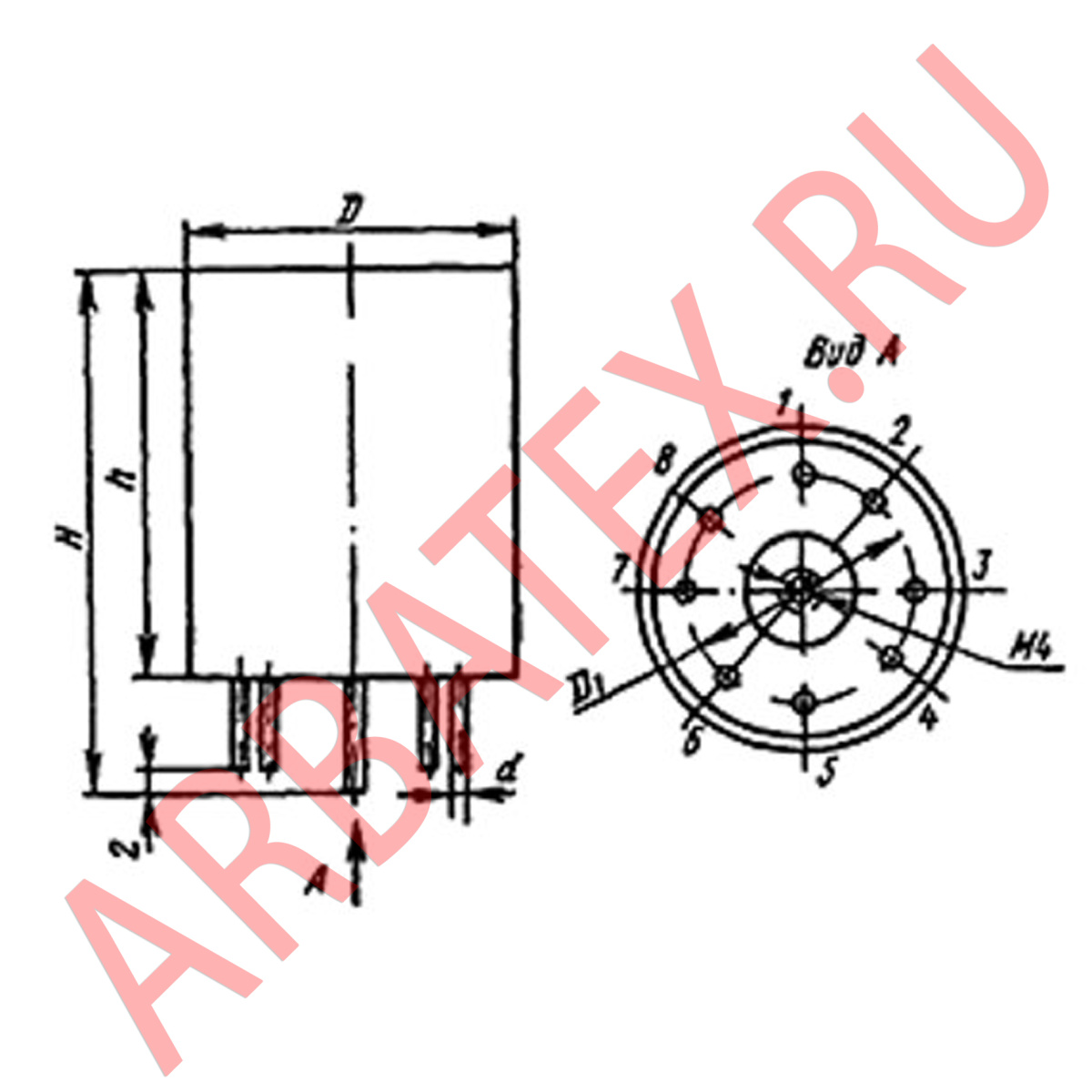

Трансформаторы типа ТИ имеют 14 типоразмеров и изготовляются в двух конструктивных исполнениях:
- исполнение 1 - на пермаллоевых магнитопроводах без дополнительного крепления (трансформаторы ТИ1- ТИ200);
- исполнение 2 - на пермаллоевых магнитопроводах с дополнительным креплением винтом М4 (трансформаторы ТИ201-ТИ350).
Сопротивление изоляции между обмотками в нормальных климатических условиях - не менее 50 МОм.
Изоляция между обмотками в нормальных климатических условиях выдерживает без пробоя постоянное напряжение 250 В.
