Описание

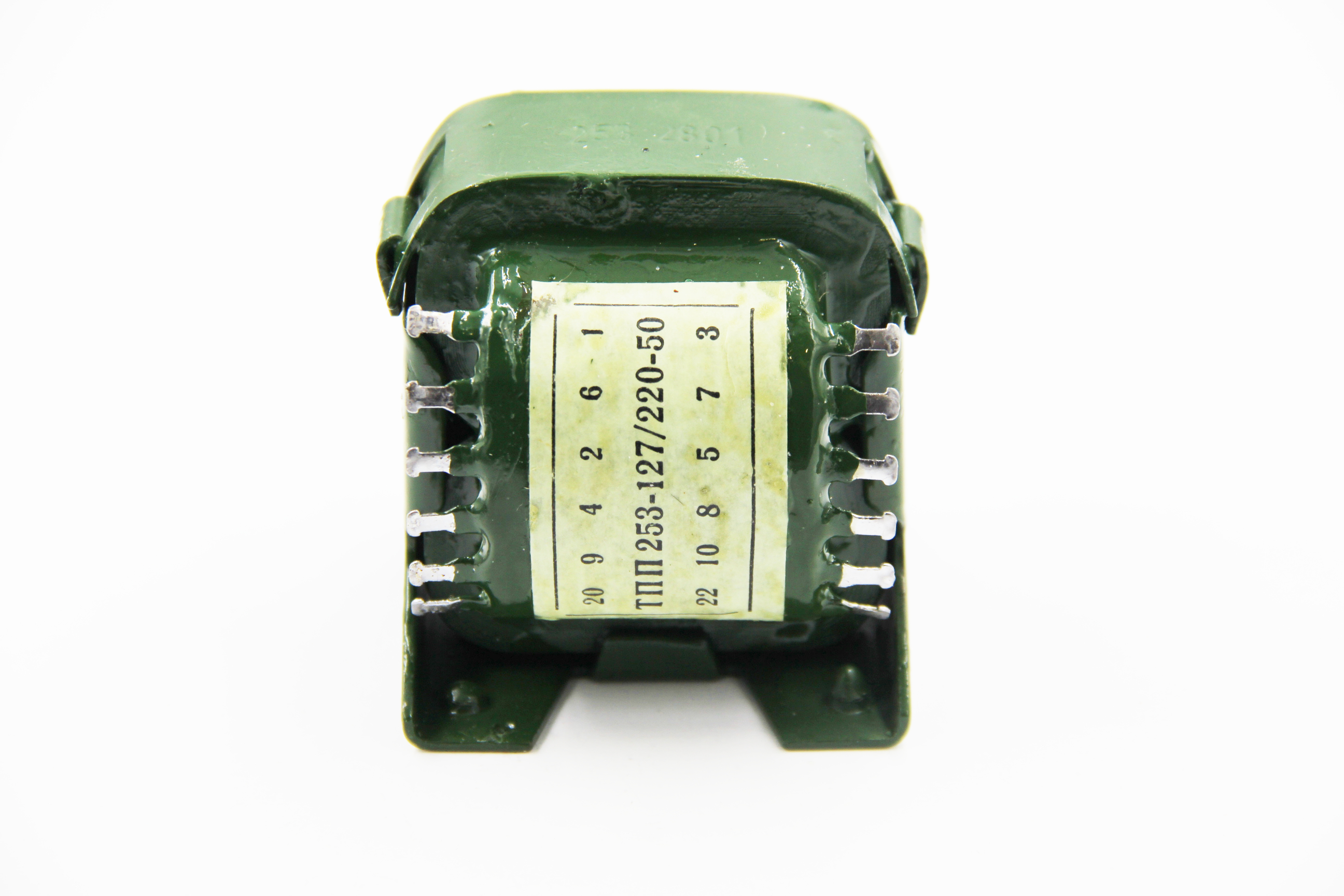

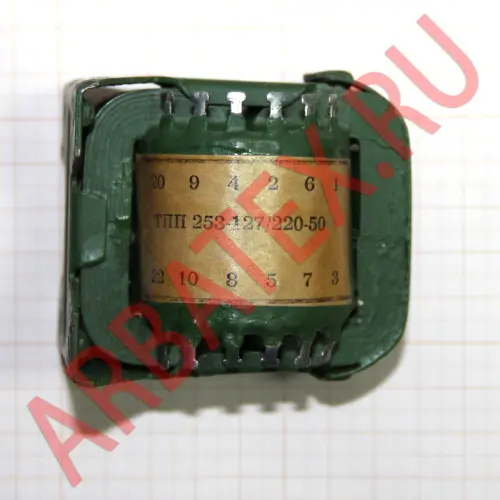

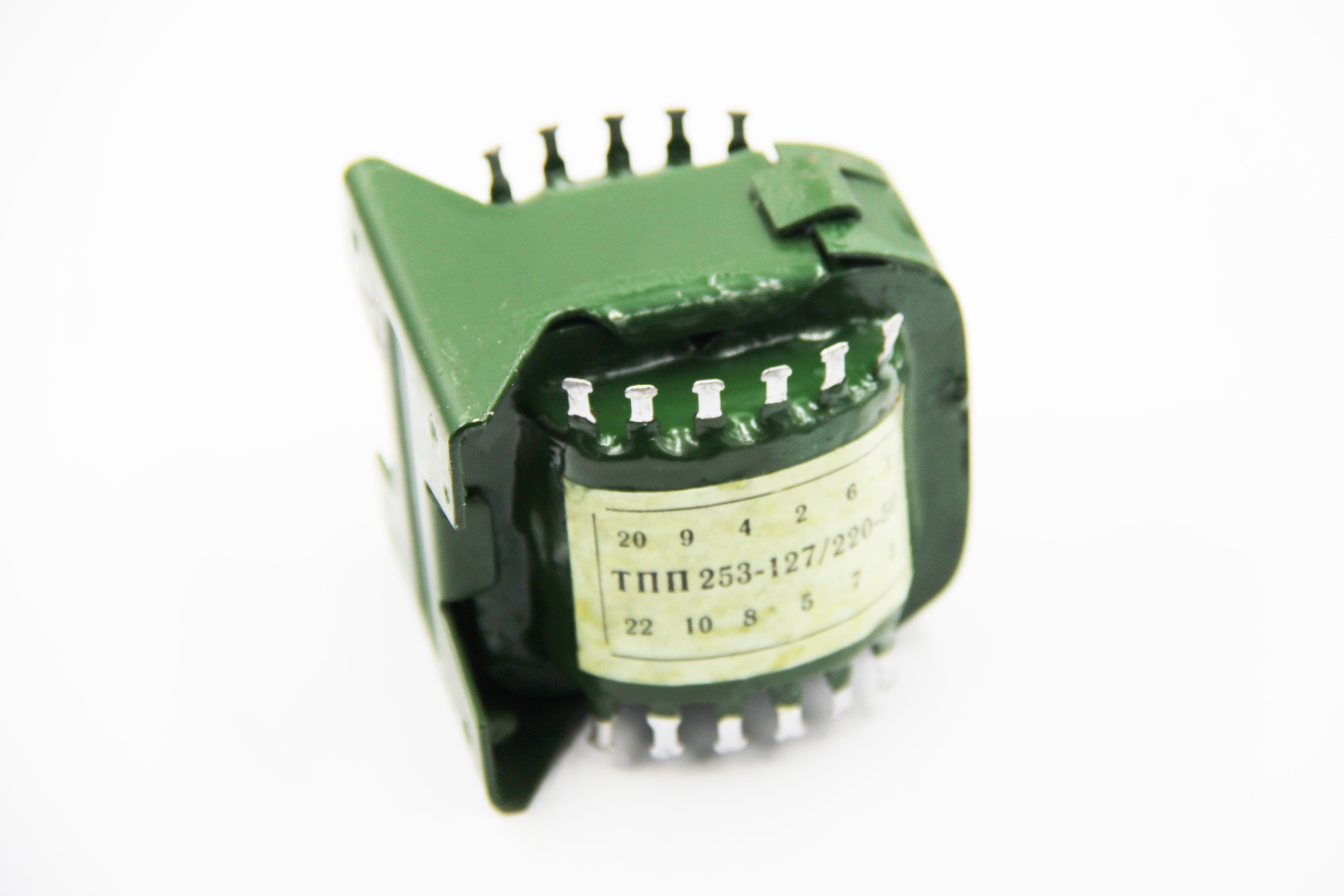

Трансформатор ТПП253-127/220-50 — это статическое электромагнитное устройство, имеющее две или более индуктивно связанные обмотки на каком-либо магнитопроводе и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем (напряжений) переменного тока в одну или несколько других систем (напряжений), без изменения частоты.
Осуществляет преобразование переменного напряжения и/или гальваническую развязку в самых различных областях применения — электроэнергетике, электронике и радиотехнике.
Параметры и характеристики:
Трансформаторы малой мощности ТПП253-127/220-50 предназначены для работы в устройствах, собранных на полупроводниковых приборах в радиоэлектронной аппаратуре, аппаратуре средств связи и электронно-вычислительных машинах, а также в бытовой РЭА при питании от промышленной и специальной сети переменного тока напряжением 127 и 220 В с частотой 50 Гц.
Трансформаторы охватывают широкий диапазон напряжений и токов при мощности до 500 В*А.
Наличие нескольких вторичных обмоток, рассчитанных на различные токи и напряжения, возможность их последовательного и параллельного соединений, позволяют получать разнообразные сочетания токов и напряжений для питания устройств различного функционального назначения.
В зависимости от заданных условий эксплуатации трансформаторы типа ТПП изготавливают с учетом внешних воздействующих факторов: климатических, механических, биологических. В зависимости от требований к влагоустойчивости трансформаторы изготавливают во всеклиматическом исполнении и для эксплуатации в районах с умеренно-холодным климатом.
Основные технические характеристики трансформатора ТПП253-127/220-50:
• Габаритные размеры bxhxl ...... 62х72х68 мм;
• Масса ...... 850 г;
• Типоразмер сердечника ...... ШЛМ20х25;
• Номинальная мощность ...... 22 В*А;
• Рабочая частота ...... 50 Гц;
• Напряжение первичной обмотки ...... 127/220 В;
• Ток первичной обмотки ...... 0,25/0,145 А;
• Ток вторичной обмотки ...... 0,61 А;
• Напряжение вторичной обмотки:
- 11-12 ...... 5,05 В;
- 13-14 ...... 5,05 В;
- 15-16 ...... 10 В;
- 17-18 ...... 10 В;
- 19-20 ...... 2,59 В;
- 21-22 ...... 2,58 В;
• Температура окружающей среды ...... -60...+85 °С;
• Относительная влажность воздуха при температуре +40 °С ...... 98 %.
