Описание товара:

Трансформатор ТИМ-102В осуществляет преобразование переменного напряжения и/или гальваническую развязку в самых различных областях применения - электроэнергетике, электронике и радиотехнике.
2 руб. / шт Цена не является конечной и требует уточнения у менеджера.
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

Описание


Трансформатор ТИМ-102В — это статическое электромагнитное устройство, имеющее две или более индуктивно связанные обмотки на каком-либо магнитопроводе и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем (напряжений) переменного тока в одну или несколько других систем (напряжений), без изменения частоты.

Трансформатор ТИМ-102В осуществляет преобразование переменного напряжения и/или гальваническую развязку в самых различных областях применения — электроэнергетике, электронике и радиотехнике.

Параметры и характеристики:


Трансформаторы импульсные миниатюрные ТИМ-102В предназначены для работы в импульсных устройствах радиоэлектронной аппаратуры промышленного назначения.
Трансформаторы типа ТИМ работают в импульсном режиме с импульсами длительностью от 0,2 до 100 мкс и амплитудой до 30 В.
В зависимости от передаваемой длительности импульса трансформаторы подразделяются на группы, каждая из которых содержит трансформаторы с различными числом обмоток и коэффициентом трансформации.
Миниатюрные импульсные трансформаторы типа ТИМ изготовляются во всеклиматическом исполнении.
Трансформаторы унифицированы по конструкции и составляют параметрический ряд, в который входят 252 типономинала. Они изготовляются в защитном металлическом корпусе и герметизированы.

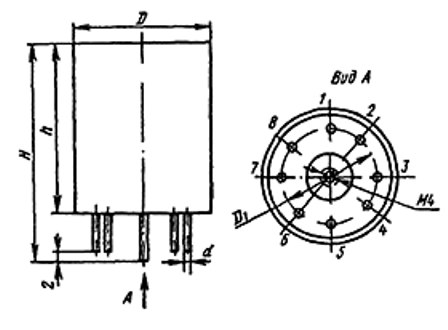

Трансформаторы типа ТИМ имеют 9 типоразмеров и изготовляются в двух конструктивных исполнениях:
- исполнение 1 - на ферритовых магнитопроводах (трансформаторы ТИМ1В-ТИМ105В);
- исполнение 2 - на пермаллоевых магнитопроводах (трансформаторы ТИМ111В-ТИМ257В).
Сопротивление изоляции между обмотками в нормальных климатических условиях — не менее 250 МОм.
Изоляция между обмотками в нормальных климатических условиях выдерживает без пробоя постоянное напряжение 250 В.
Технические условия: ОЮ0.472.045 ТУ.

Основные технические характеристики трансформаторов типа ТИМ:
• Максимальное произведение длительности импульса на входное импульсное напряжение ...... от 0,2 до 1500 мкс.В;
• Минимальная скважность ...... не менее 2;
• Частота повторения импульса ...... от 300 до 100000 Гц;
• Длительность импульса ...... от 0,2 до 100 мкс;
• Электрическая прочность изоляции ...... 250 В;
• Сопротивление изоляции ...... 500 МОм;
• Температура окружающей среды ...... -60...+105 °С.
