Описание
Трансформатор Т2-15 — это статическое электромагнитное устройство, имеющее две или более индуктивно связанные обмотки на каком-либо магнитопроводе и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем (напряжений) переменного тока в одну или несколько других систем (напряжений), без изменения частоты.
Трансформатор Т2-15 осуществляет преобразование переменного напряжения и/или гальваническую развязку в самых различных областях применения — электроэнергетике, электронике и радиотехнике.
Параметры и характеристики:
Малогабаритные согласующие трансформаторы низкой частоты Т2-15 предназначены для согласования внутреннего сопротивления источника сигнала с входным сопротивлением каскадов усилителей низкой частоты, выполненных на полупроводниковых приборах.
Трансформаторы типа t используются в низкочастотных трактах радиоэлектронной аппаратуры промышленного и бытового назначения.
Трансформаторы изготовляются в тропическом исполнении и могут эксплуатироваться в макроклиматических районах с тропическим (Т) сухим (ТС) или влажным тропическим климатом (ТВ).
Трансформаторы согласования типа Т изготовляются на броневых и стержневых магнитопроводах унифицированного ряда девяти конструктивных исполнений: для печатного монтажа с проволочными выводами и объемного монтажа с лепестковыми выводами.
Технические условия: ОЮ0.472.021 ТУ.
Основные технические характеристики трансформаторов типа Т:
• Диапазон рабочих частот ...... от 100 до 10000 Гц;
• Неравномерность частотной характеристики ...... не менее 5 дБ;
• Входное сопротивление ...... от 1920 до 28000 Ом;
• Сопротивление нагрузки ...... от 400 до 41500 Ом;
• Номинальная мощность ...... от 0,5 до 25 В*А;
• Температура окружающей среды ...... -60...+125 °С;
• Относительная влажность воздуха при температуре +40 °С ...... 98 %;
• Минимальная наработка ...... 10000 часов;
• Срок сохраняемости ...... 12 лет;

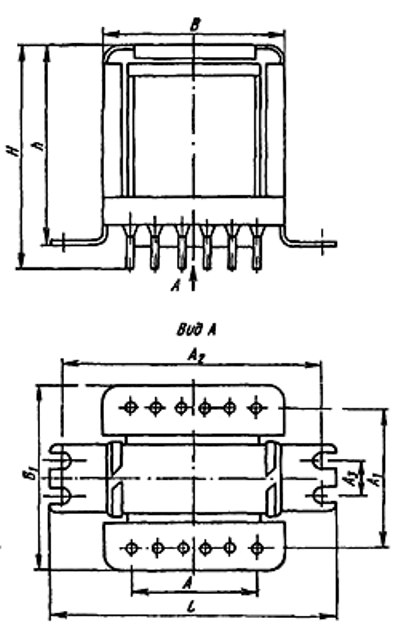

• Габаритные размеры ...... от 23х37х28,5 до 69х101х655 мм.
