Описание
Трансформатор МИТ-6ВМ — это статическое электромагнитное устройство, имеющее две или более индуктивно связанные обмотки на каком-либо магнитопроводе и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем (напряжений) переменного тока в одну или несколько других систем (напряжений), без изменения частоты.
Осуществляет преобразование переменного напряжения и/или гальваническую развязку в самых различных областях применения — электроэнергетике, электронике и радиотехнике.
Параметры и характеристики:
Малогабаритные импульсные трансформаторы МИТ-6ВМ предназначены для применения в радиотехнической аппаратуре производственно-технического назначения.
Малогабаритные импульсные трансформаторы с повышенной влагоустойчивостью типа МИТ выпускаются 11 типономиналов одного конструктивного исполнения с одной, двумя или тремя вторичными обмотками.
Технические условия: ИЮ0.472.004 ТУ.
Основные технические характеристики трансформаторов типа МИТ:
• Длительность импульсов ...... от 0,04 до 4 мкс;
• Частота следования импульсов ...... от 0,1 кГц до 10 кГц;
• Ток намагничивания ...... от 45 до 210 мА;
• Максимально допустимое рабочее напряжение ...... до 300 В;
• Максимально допустимый ток в обмотках (импульсный) ...... до 2 А;.
• Сопротивление изоляции между обмотками ...... не менее 5000 МОм;.
• Температура окружающей среды ...... -60...+85 °С;
• Относительная влажность воздуха при температуре +40 °С ...... 98 %;

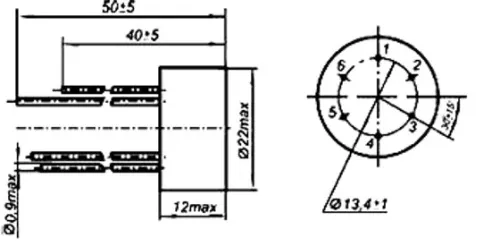

• Габаритные размеры ...... диаметр 22 мм, высота 13 мм;.
• Минимальная наработка ...... 100000 часов;
• Срок сохраняемости ...... 25 лет;
• Маркировка «В» - высота корпуса с выводами 55 мм;
• Маркировка «М» - высота корпуса с выводами 22 мм.
