2В119А

Варикапы 2В119А кремниевые, эпитаксиально-планарные, подстроенные.
Предназначены для применения в схемах настройки широкополосных усилителей.
Используются для работы в аппаратуре специального назначения.

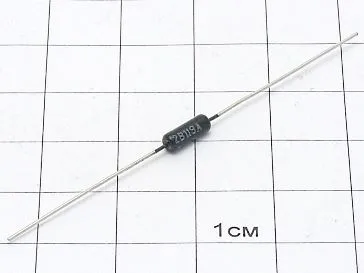

Выпускаются в стеклянном корпусе с гибкими выводами.
Маркировка варикапа и схема соединений электродов с выводами указывается на корпусе.
Тип корпуса: КД-4-1, масса не более 0,3 г.
Категория качества: «ВП»
Технические условия:
- приемка «5» аА0.339.131Т

Технические характеристики варикапов 2В119А, КВ119А:

Тип варикапа	Значения параметров при Т=25°C							Предельные эксплуатационные данные
	Cном пФ при (Uобр В)	DC	Кс	при		Qв	при	I обр	Uобр max	Тк max (Тп)	Токр
				U1	U2		F
	пФ (В)	пФ		В	В		МГц	мкА	В	°C	°C
2В119А	210 (1)	42	18	1	10	100	1	1	12	125	-60...+125
КВ119А	210 (1)	42	18	1	10	100	1	1	12	85	-40...+85

Условные обозначения электрических параметров варикапов:

  • Cном - номинальная емкость варикапа при заданном обратном напряжении;
  • Uобр - обратное напряжение на варикапе;
  • DC - диапазон отклонения номинальной емкости варикапа;
  • Кс - коэффициент перекрытия по емкости варикапа при изменении напряжения от U1 до U2;
  • Qв- добротность варикапа на частоте f;
  • Iобр - постоянный обратный ток варикапа;
  • Uобр мах - максимально-допустимое обратное напряжение варикапа;
  • Тк мах - максимально-допустимая температура корпуса варикапа;
  • Тп мах - максимально-допустимая температура перехода варикапа;
  • Токр - температура окружающей среды.
