Тиристоры кремниевые КУ221Д, диффузионные, структуры p-n-p-n, триодные, незапираемые, импульсные, высокочастотные.
Предназначены для применения в телевизионных приемниках цветного изображения при частоте до 30 кГц.
Предельные эксплуатационные данные
Импульсное напряжение в закрытом состоянии: |
|
2У221А, 2У221Б |
800 В |
2У221В, КУ221Г |
600 В |
КУ221А, КУ221В |
700 В |
КУ221Б |
750 В |
КУ221Д |
500 В |
Постоянное напряжение в закрытом состоянии: |
|
2У221А, 2У221Б |
500 В |
2У221В |
400 В |
КУ221А-КУ221Д |
300 В |
Импульсное обратное напряжение |
50 В |
Минимальное напряжение в закрытом состоянии |
10 В |
Обратное импульсное напряжение управления: |
|
2У221А, 2У221В, КУ221А, КУ221Г, КУ221Д |
10 В |
2У221Б, КУ221Б, КУ221В |
30 В |
Неповторяющееся импульсное напряжение в закрытом состоянии: |
|
КУ221А, КУ221В |
750 В |
КУ221Б |
800 В |
КУ221Г |
700 В |
КУ221Д |
600 В |
Импульсный ток в открытом состоянии: |
|
пилообразная форма импульсов тока при tи=27 мкс и f=16 кГц для 2У221А-2У221В, КУ221А-КУ221В |
8 А |
синусоидальная форма импульсов тока при tи=13 мкс и f=16 кГц для 2У221А-2У221В, КУ221А-КУ221В |
15 А |
синусоидальная форма импульсов тока при tи=50 мкс и f=50 Гц |
100 А |
прямоугольная форма импульсов тока при tи2 мкс, dUзс/dt≥100 А/мкс и f=20 кГц для 2У221А-2У221В |
15 А |
экспоненциальная форма импульсов тока при tи=1,5 мс, tир=80 мкс и f=3 Гц для КУ221А-КУ221Д |
70 А |
Средний ток в открытом состоянии в однофазной однополупериодной схеме с активной нагрузкой и синусоидальной форме тока при f=50 Гц и β=180° |
3,2 А |
Скорость нарастания напряжения в закрытом состоянии: |
|
2У221А |
700 В/мкс |
КУ221А |
500 В/мкс |
2У221Б, 2У221В, КУ221Б-КУ221Д |
200 В/мкс |
Скорость нарастания тока в открытом состоянии при Iу.пр.и.мин=1 А, Iу.пр.и.макс=3 А и ty.ф≤1 мкс: |
|
2У221А-2У221В |
1300 А/мкс |
КУ221А, КУ221В |
1150 А/мкс |
КУ221Б |
1250 А/мкс |
КУ221Г |
1050 А/мкс |
КУ221Д |
900 А/мкс |
Прямой импульсный ток управления |
2 А |
Минимальный импульсный ток управления: |
|
2У221А-2У221В, КУ221А-КУ221В |
0,15 А |
КУ221Г, КУ221Д |
0,1 А |
Максимальная длительность импульса прямого тока управления |
30 мкс |
Минимальная длительность импульса прямого тока управления: |
|
2У221А-2У221В |
0,5 мкс |
КУ221А-КУ221Д |
2 мкс |
Температура окружающей среды: |
|
2У221А-2У221В |
-60°С...Тк=+85°С |
КУ221А-КУ221Д |
-40°С...Тк=+85°С |
Электрические параметры
Импульсное напряжение в открытом состоянии при Iос.и=20 А, tи=40...60 мкс, Iу.пр.и=0,15...1 А, tу=10...100 мкс и f≤200 Гц, не более |
3,5 В |
Отпирающее импульсное напряжение управления при Uзс=440 В, Iос.и=11 А, tи=10...50 мкс, tу=2 мкс и f≤200 Гц, не более: |
|
2У221А-2У221В |
5 В |
КУ221А-КУ221Д |
7 В |
Постоянный ток в закрытом состоянии, не более: |
|
при Тк=+25°С: |
|
2У221А, 2У221Б при Uзс=800 В |
0,2 мА |
2У221В при Uзс=600 В |
0,2 мА |
при Тк=+85°С: |
|
2У221А, 2У221Б при 800 В |
0,3 мА |
2У221В при Uзс=600 В |
0,3 мА |
Импульсный ток в закрытом состоянии при Uзс.и=Uзс.макс и Тк=+85°С, для КУ221А-КУ221Д, не более |
0,3 мА |
Отпирающий импульсный ток управления при Uзс.и=440 В, Iос.и=11 А, tи=10...50 мкс, tу=2 и f≤200 Гц, не более: |
|
2У221А-2У221В |
100 мА |
КУ221А-КУ221Д |
150 мА |
Время выключения при Iос.и=12 А, tи=11 мкс, f=16 кГц и Тк=+85°С, не более: |
|
2У221Б при Uзс=360 В, dUзс/di=200 В/мкс, Iу.и.обр=20 В и tу=15 мкс |
4 мкс |
2У221А при Uзс=440 В, dUзс/dt=500 В/мкс, Uу.и.обр=2 В и tу=40 мкс |
6 мкс |
2У221В при Uзс=440 В, dUзс/dt=500 В/мкс, Uу.и.обр=2 В и tу=40 мкс |
15 мкс |
Время выключения, не более: |
|
КУ221А при Uзс=100 В, dUзс/dt=400 В/мкс, Uу.и.обр=2 В, Iос.и=11 А*, tи=10мкс и Тк=+80°С |
4,5 мкс |
КУ221Б при Uзс=500 В, dUзс/dt=200 В/мкс, Uу.и.обр=30 В, Iос.и=6 А**, tи=27 мкс и Тк=+80°С |
2,4 мкс |
КУ221В при Uзс=500 В, dUзс/dt=200 В/мкс, Uу.и.обр=30 В, Iос,в=3 А**, tи=27 мкс и Тк=+80°С |
2,4 мкс |
КУ221А, КУ221Б, КУ221В при Uзс=Uзс.и.макс dUзс/dt=200 В/мкс, Uу.и.макс=2 В, Iос.и=12 А*, tи=10...20 мкс и Тк=+110°С |
10 мкс |
КУ221Г, КУ221Д при Uзс=Uзс.и.макс, dUзс/dt=200 В/мкс, Uу.и.обр=2 В, Iос.и=12 А*, tи=10...20 мкс и Тк=+110°С |
20 мкс |
КУ221А-КУ221Д при Uзс=Uзс.и.макс, dUзс/dt=50 В/мкс, Rу=51 Ом, Iос.и=80 А*** tи=10 мкс |
30 мкс |
Параметры и характеристики

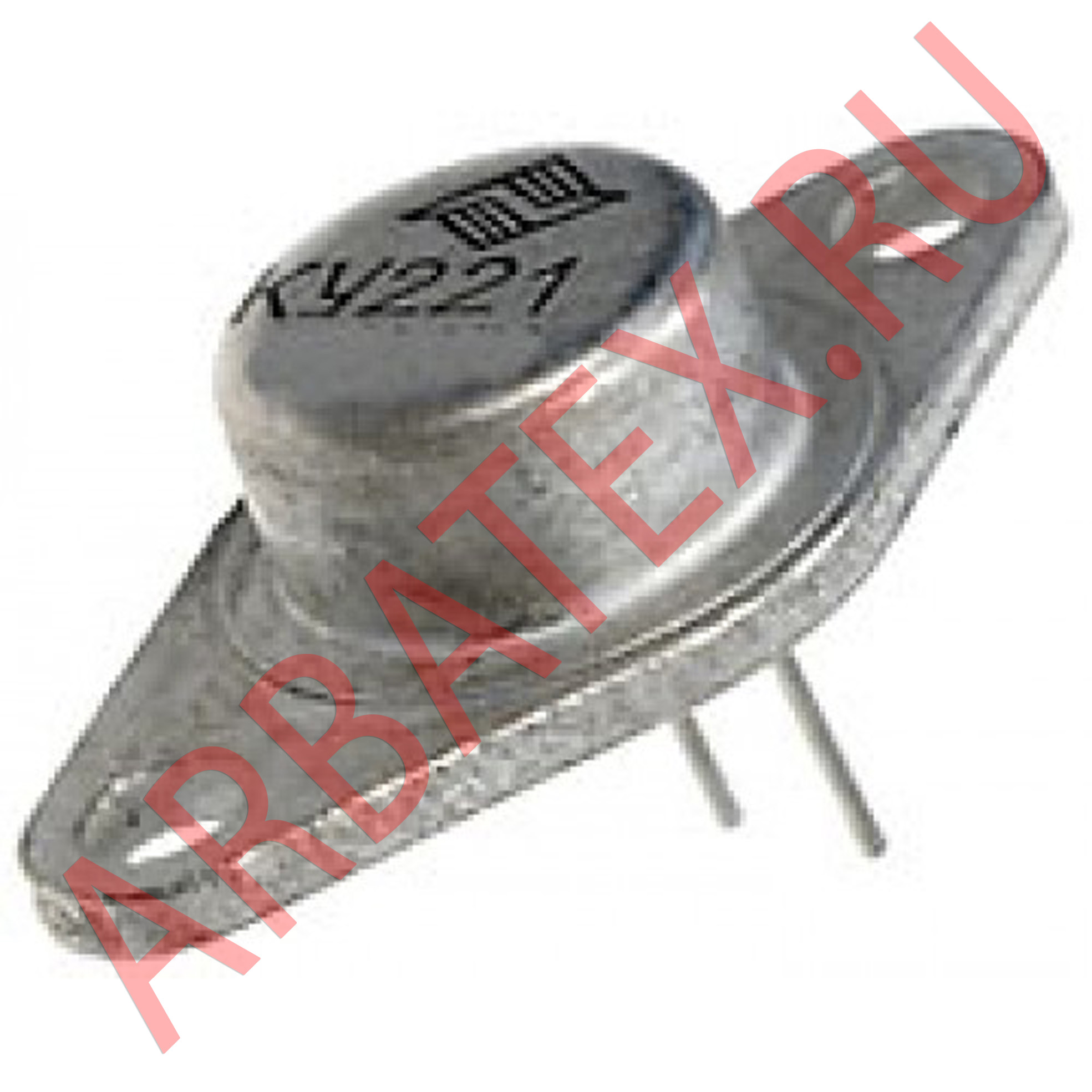

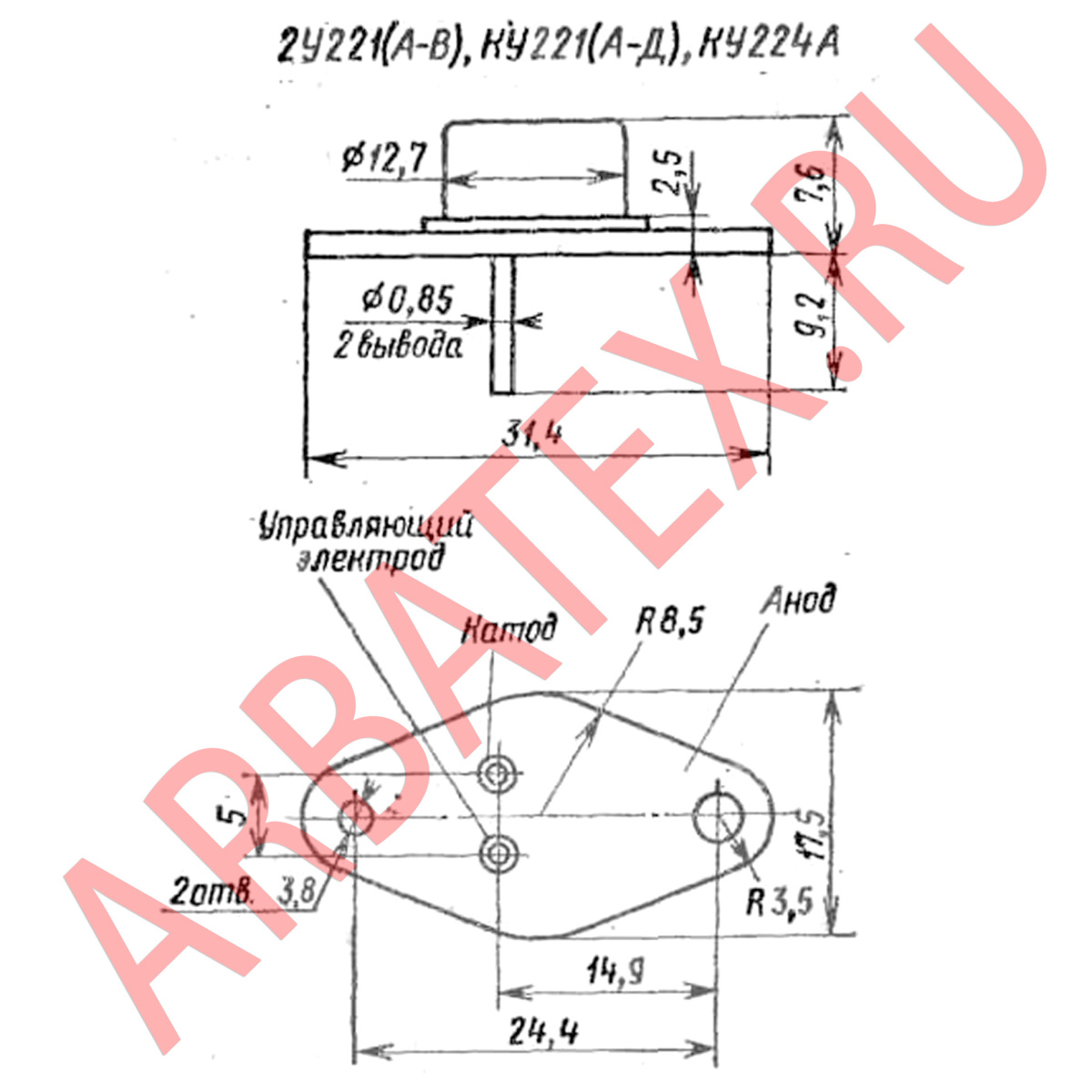

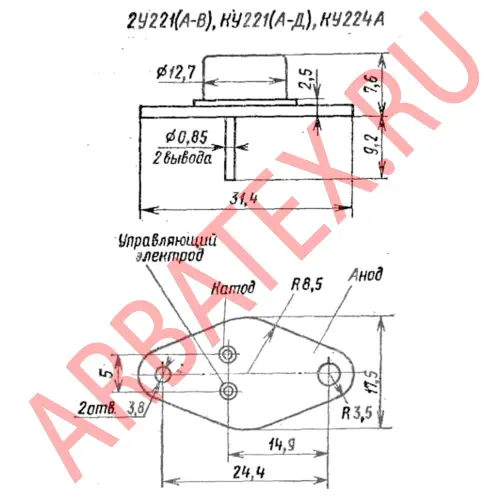

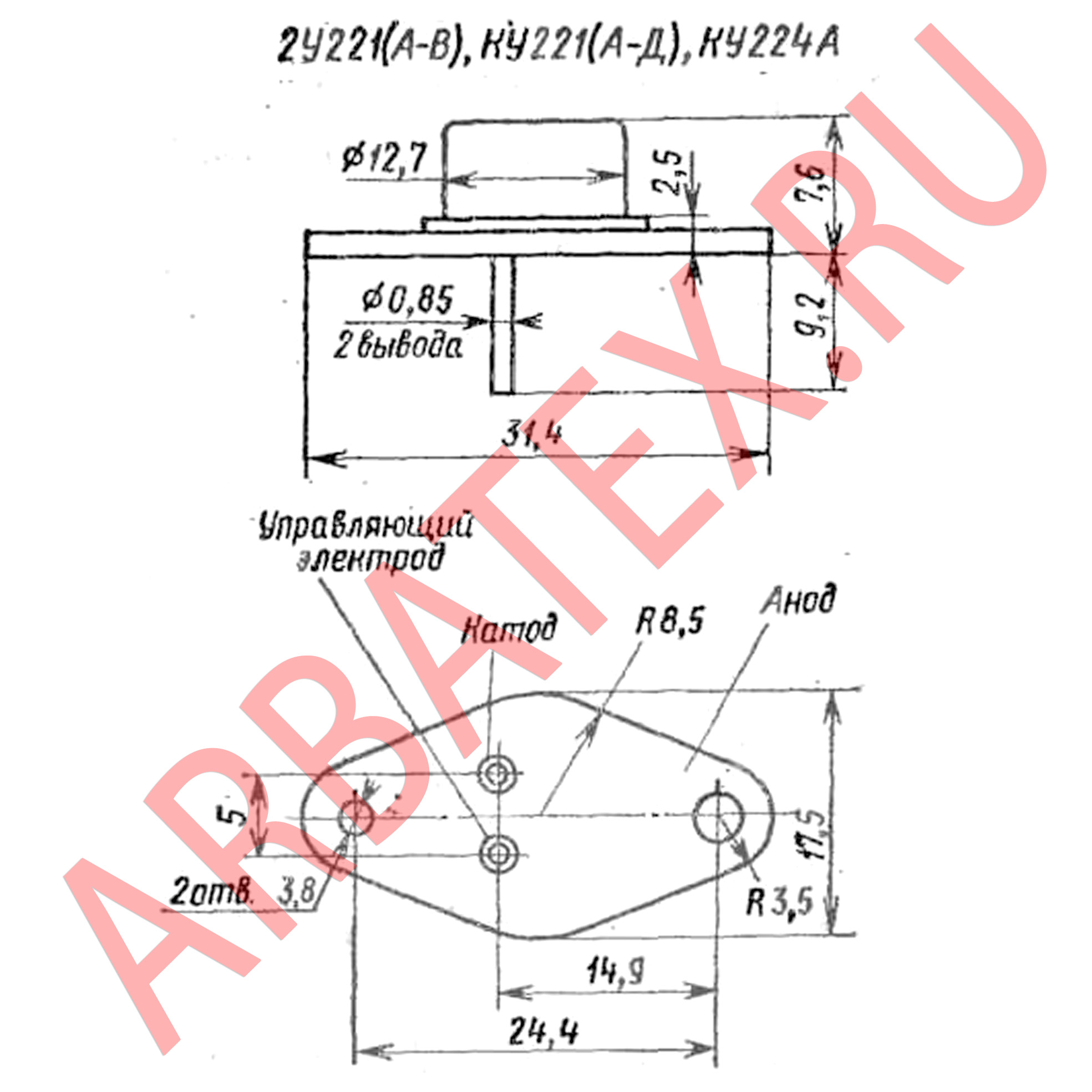

Выпускаются в металлостеклянном корпусе с жесткими выводами.
Тип тиристора приводится на корпусе.
Масса тиристора не более 7 г.
• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды
