КУ106В тиристор

Описание

Тиристоры кремниевые, планарные, структуры p-n-p-n, гибридные, триодные, незапираемые, пороговые.
Предназначены для применения в релаксационных устройствах.

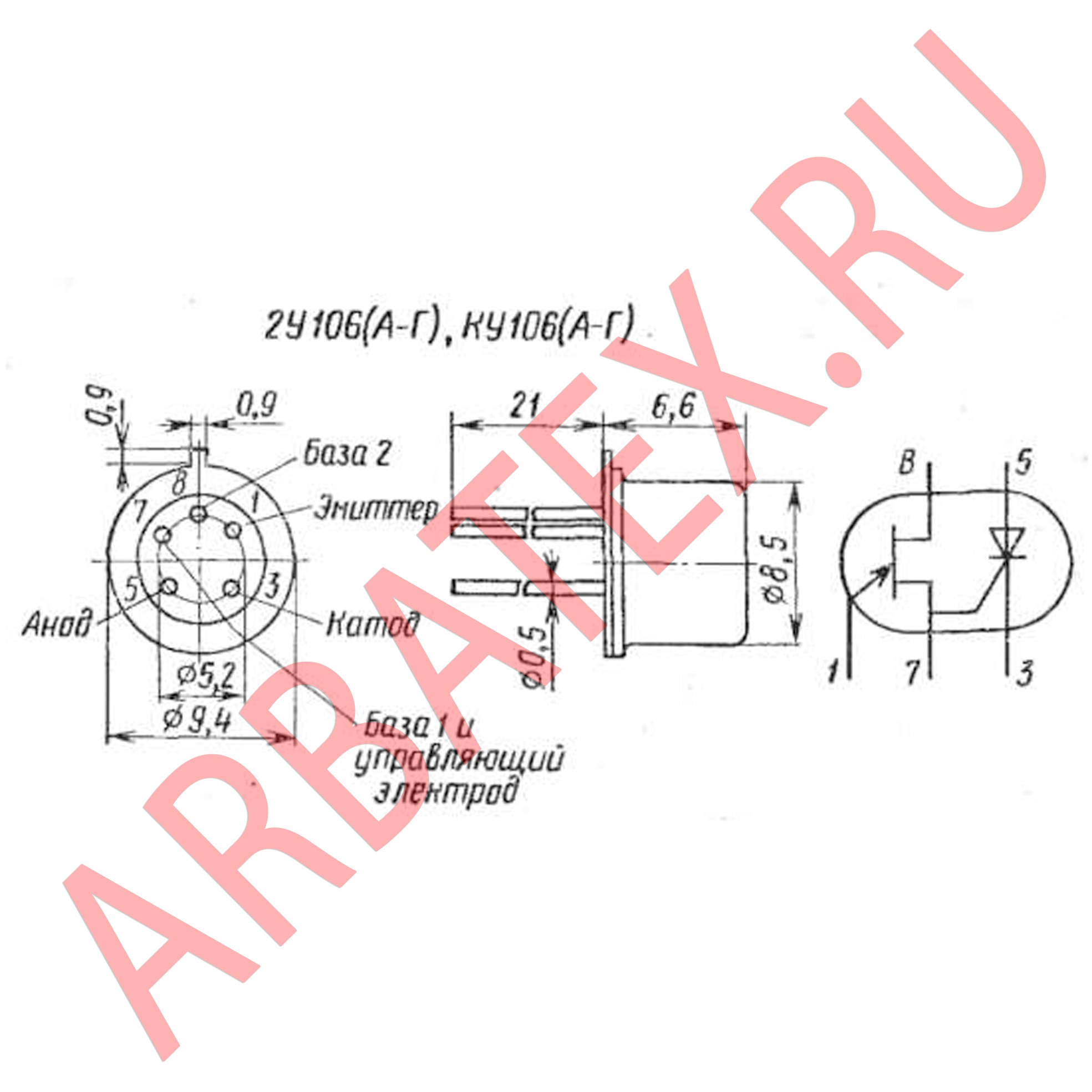

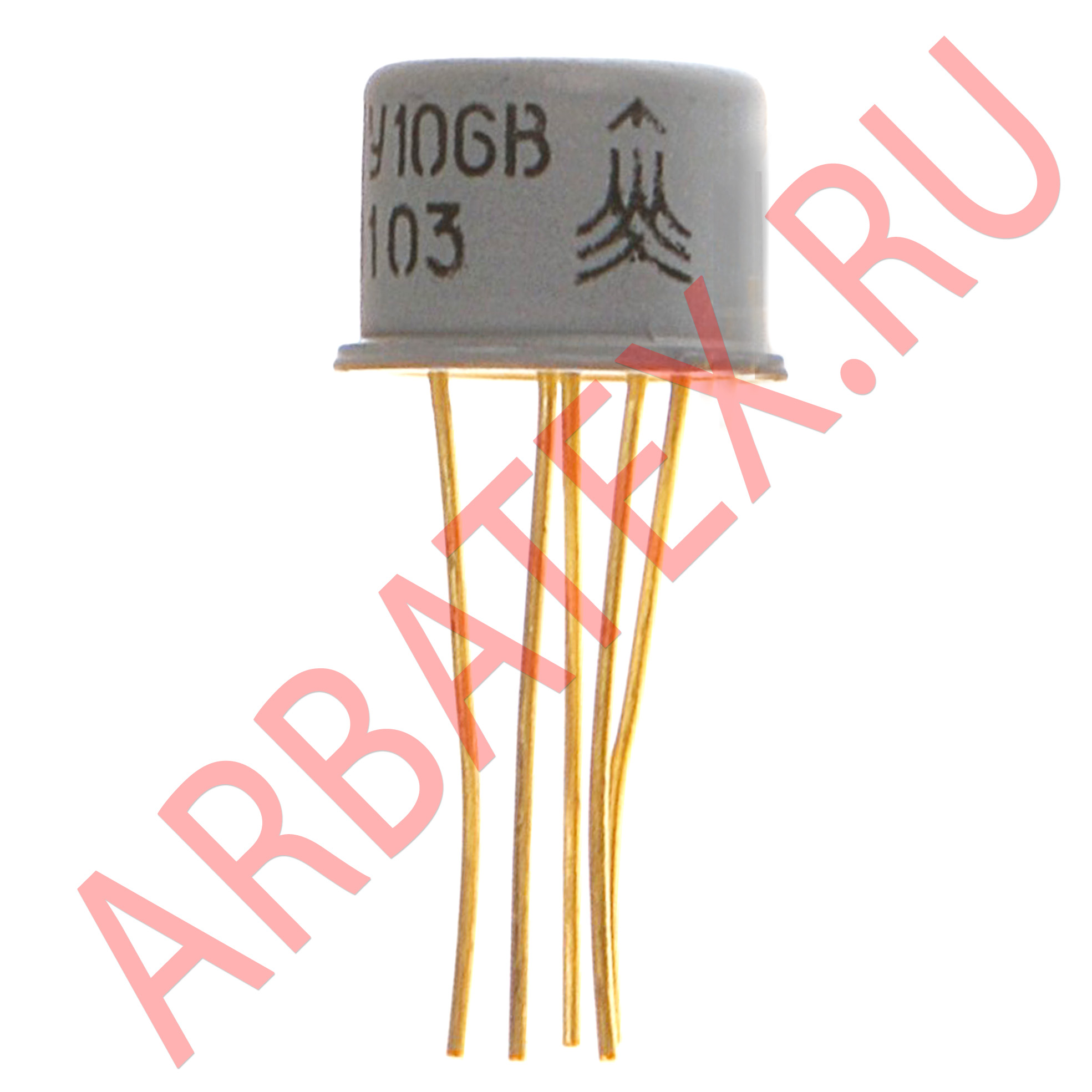

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип прибора приводится на корпусе.

Масса тиристора не более 1,5 г.

Электрические параметры

Напряжение в открытом состоянии при Iос=100 мА и Т=-60...+70°С, не более	2 В
Коэффициент передачи однопереходного транзистора при UБ1.Б2=10 В:
при Т=+25°С:
2У106А, 2У106В, КУ106А, КУ106В	0,5...0,7
2У106Б, 2У106Г, КУ106Б, КУ106Г	0,65...0,85
при Т=+70°С:
2У106А, 2У106В, КУ106А, КУ106В	0,45...0,7
2У106Б, 2У106Г, КУ106Б, КУ106Г	0,6...0,85
при Т=-60°С:
2У106А, 2У106В, КУ106А, КУ106В	0,5...0,75
2У106Б, 2У106Г, КУ106Б, КУ106Г	0,65...0,9
Межбазовое сопротивление при IБ1.Б2=1 мА
при Т=+25°С	4...12 кОм
при Т=-60°С	2...12 кОм
Постоянный ток в закрытом состоянии при Uзс=Uзс.макс, не более:
при Т=+25 и -60°С	10 мкА
при Т=+70°С	100 мкА
Отпирающий постоянный ток управления при Uзс=10 В, не более	10 мА
Ток удержания, не более	10 мА
Ток утечки эмиттерного перехода однопереходного транзистора при UБ1.Б2=30 В, не более	1 мкА
Ток включения однопереходного транзистора при UБ1.Б2=10 В, не более	20 мкА
Время нарастания, не более	1 мкс
Время выключения при Rу≤200 Ом и Iос=75 мА, не более	25 мкс

Предельные эксплуатационные данные

Межбазовое напряжение	30 В
Обратное напряжение эмиттер-база 2	30 В
Постоянное напряжение в закрытом состоянии:
2У106А, 2У106Б, КУ106А, КУ106Б	50 В
2У106В, 2У106Г, КУ106В, КУ106Г	100 В
Обратное постоянное напряжение управления	3 В
Постоянное обратное напряжение	10 В
Неотпирающее постоянное напряжение управления, не более	0,4 В
Прямой постоянный ток управления	100 мА
Постоянный ток эмиттера в открытом состоянии при Т=-60...+35°С	50 мА
Постоянный ток в открытом состоянии при Т=-60...+35°С	100 мА
Средний ток в открытом состоянии при угле включения 90° и Т=-60...+35°С	75 мА
Импульсный ток эмиттера однопереходного транзистора при tи≤10 мкс, Q≥200, Ry=20 Ом и Т=-60...+35°С	1 А
Импульсный ток в открытом состоянии при tи≤500 мкс, Q≥20 и Т=-60...+35°С	1 А
Скорость нарастания напряжения в закрытом состояний при Rу=200 Ом	10 В/мкс
Средняя рассеиваемая мощность при Т=-60...+35°С	400 мВт
Температура окружающей среды:
2У106А-2У106Г	-60...+125°С
КУ106А-КУ106Г	-60...+100°С

Параметры и характеристики

• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды
