Описание
Тиристоры кремниевые 2У203И, диффузионно-сплавные, структуры p-n-p-n, триодные, незапираемые.
Предназначены для применения в качестве переключающих элементов средней мощности.

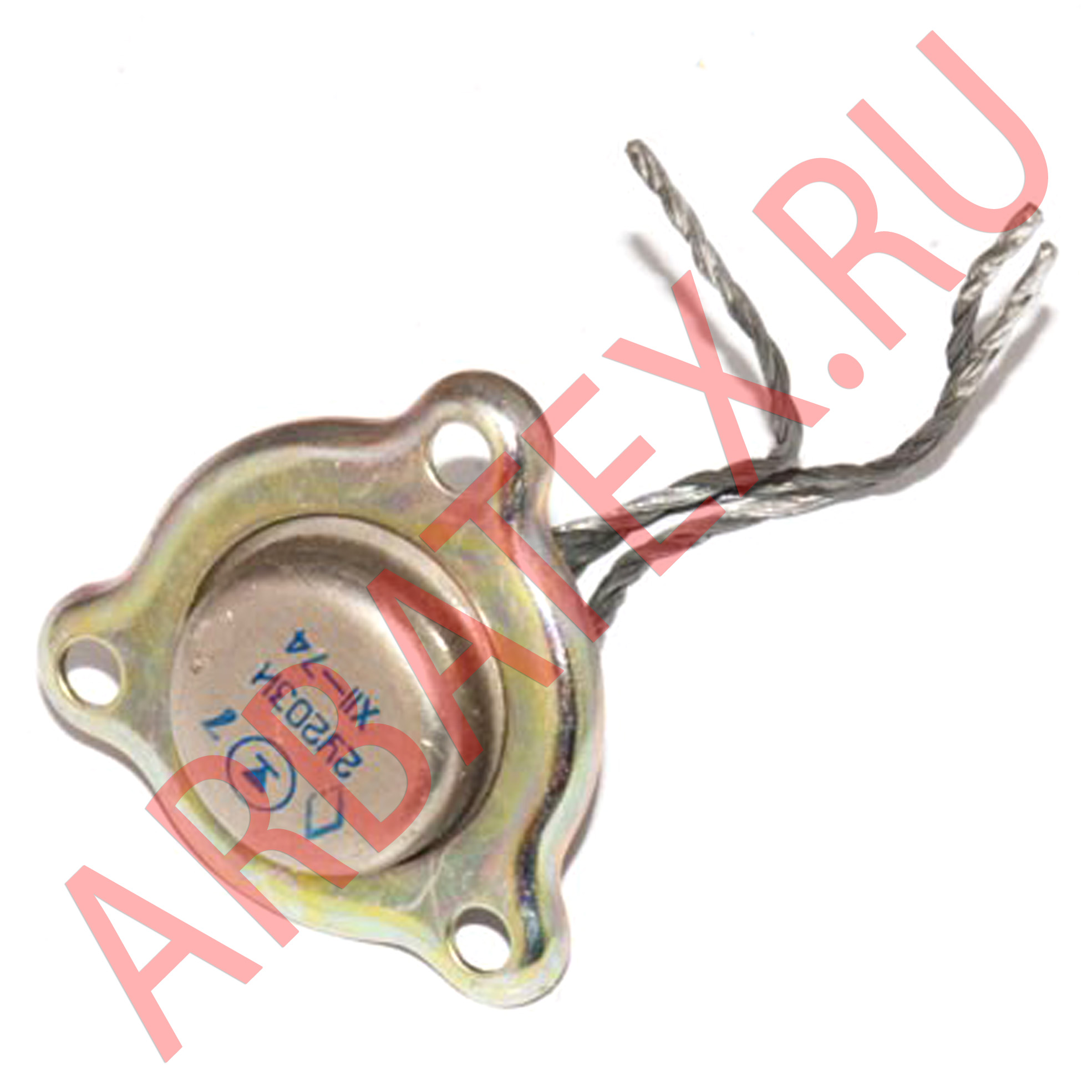

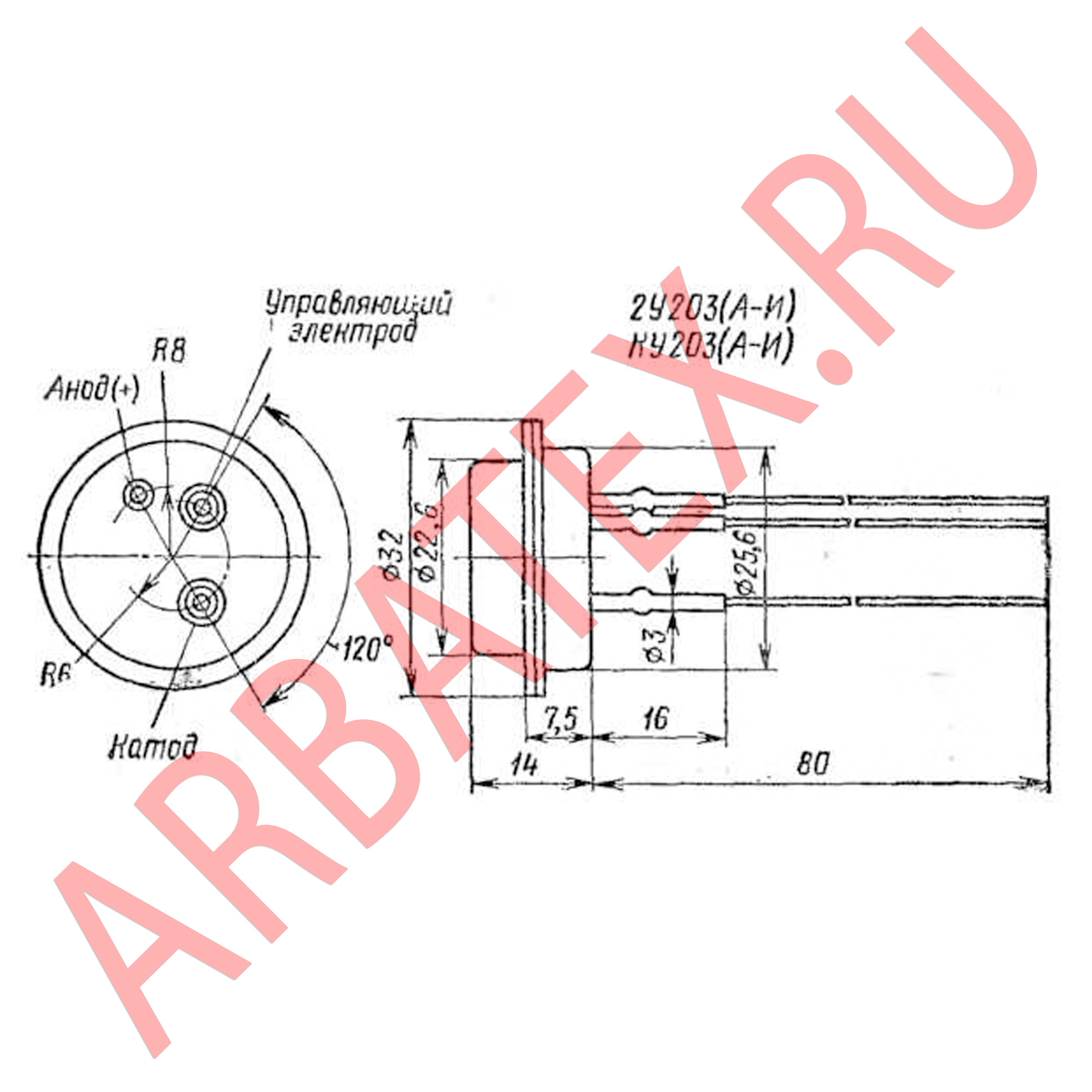

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип тиристора приводится на корпусе.
Предельные эксплуатационные данные
Постоянное напряжение в закрытом состоянии: | |
2У203А, 2У203Д, КУ203А, КУ203Д | 50 В |
2У203Б, 2У203Е, КУ203Б, КУ203Е | 100 В |
2У203В, 2У203Ж, КУ203В, КУ203Ж | 150 В |
2У203Г, 2У203И, КУ203Г, КУ203И | 200 В |
Постоянное обратное напряжение: | |
2У203Д, КУ203Д | 50 В |
2У203Е, КУ203Е | 100 В |
2У203Ж, КУ203Ж | 150 В |
2У203И, КУ203И | 200 В |
Прямое импульсное напряжение управления при tи=3 мкс | 10 В |
Средний ток в открытом состоянии в режиме переключения при Uзс=Uзс.макс, fу=50 Гц, β=90°С, Тк≤60°С | 5 А |
Прямой импульсный ток управления при tи=3 мкс | 1,2 А |
Прямой постоянный ток управления | 0,35 А |
Импульсный ток в открытом состоянии при tи=60 мкс и Iос.ср=0,5 А | 100 А |
Постоянный ток в открытом состоянии при Т≤+60°С | 10 А |
Средняя рассеиваемая мощность управления | 1,75 Вт |
Средняя рассеиваемая мощность при tи≤+60°С | 20 Вт |
Скорость нарастания напряжения в закрытом состоянии | 20 В/мкс |
Температура окружающей среды | -60°С...Тк=+125°С |
Электрические параметры
Напряжение в открытом состоянии при Iос=10 А и Iу.от=350 мА, не более: | |
при Т=-60°С | 2,5 В |
при Т=+26°С | 2 В |
Отпирающее импульсное напряжение управления при Uзс=10 В, fy=60 Гц, fи=3 мкс, не более: | |
при Т=-60°С и Iу.от.и=1 А | 10 В |
при Т=+25°С и Iу.от.и=0,45 А | 5 В |
Неотпирающее постоянное напряжение управления при Uзс=10 В, tи=3 мкс и Тк=+120°С, не менее | 0,1 В |
Постоянный ток в закрытом состоянии при Uзс=Uзс.макс, dUзс/dt≤20 В/мкс, не более | |
при Т=+25°С | 10 мА |
при Тк=+120°С | 20 мА |
Постоянный обратный ток при Uобр=Uобр.макс, не более: | |
при T=+25°C | 10 мА |
при Тк=+120°С | 20 мА |
Отпирающий импульсный ток управления при Uзс=10 В, fy=50 Гц и tи=3 мкс, не более: | |
при Т=+25°С | 460 мА |
при Т=-60°С | 1000 мА |
Неотпирающий постоянный ток управления при Uзс=10 В, tи=3 мкс и Т=+120°С, не менее | 2 мА |
Время включения при Uзс=50 В (25 В для 2У203А, 2У203Д, КУ203А, КУ203Д), Iос=10 А, fy=50...100 Гц, tи=16 мкс, tу.ф≤0,3 мкс, не более: | |
при Т=+25°С и Iу.от.и=0,46 А | 3 мкс |
при Т=-60 °С и Iу.от.и=2,0 А | 7 мкс |
Время выключения при Iос=10 A, tи=60 мкс, f=50-100 Гц, Uзс=26 В, dUзс/dt=5 В/мкс, Uобр=30 В, tсп=0,2...0,4 мкс, Rа=15 Ом и Rу≤150 Ом | 7 мкс |
Критическая скорость нарастания напряжения в закрытом состоянии при Uзс=Uзс.макс, f=50 Гц и Т=+25°С, не более | 20 В/мкс |
Параметры и характеристики
Масса тиристора не более 35 г., с комплектующими деталями не более 41,5 г.
• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды
