КУ221Г тиристор

Описание

Тиристоры кремниевые КУ221Г, диффузионные, структуры p-n-p-n, триодные, незапираемые, импульсные, высокочастотные.
Предназначены для применения в телевизионных приемниках цветного изображения при частоте до 30 кГц.

Электрические параметры

Импульсное напряжение в открытом состоянии при Iос.и=20 А, tи=40...60 мкс, Iу.пр.и=0,15...1 А, tу=10...100 мкс и f≤200 Гц, не более	3,5 В
Отпирающее импульсное напряжение управления при Uзс=440 В, Iос.и=11 А, tи=10...50 мкс, tу=2 мкс и f≤200 Гц, не более:
2У221А-2У221В	5 В
КУ221А-КУ221Д	7 В
Постоянный ток в закрытом состоянии, не более:
при Тк=+25°С:
2У221А, 2У221Б при Uзс=800 В	0,2 мА
2У221В при Uзс=600 В	0,2 мА
при Тк=+85°С:
2У221А, 2У221Б при 800 В	0,3 мА
2У221В при Uзс=600 В	0,3 мА
Импульсный ток в закрытом состоянии при Uзс.и=Uзс.макс и Тк=+85°С, для КУ221А-КУ221Д, не более	0,3 мА
Отпирающий импульсный ток управления при Uзс.и=440 В, Iос.и=11 А, tи=10...50 мкс, tу=2 и f≤200 Гц, не более:
2У221А-2У221В	100 мА
КУ221А-КУ221Д	150 мА
Время выключения при Iос.и=12 А, tи=11 мкс, f=16 кГц и Тк=+85°С, не более:
2У221Б при Uзс=360 В, dUзс/di=200 В/мкс, Iу.и.обр=20 В и tу=15 мкс	4 мкс
2У221А при Uзс=440 В, dUзс/dt=500 В/мкс, Uу.и.обр=2 В и tу=40 мкс	6 мкс
2У221В при Uзс=440 В, dUзс/dt=500 В/мкс, Uу.и.обр=2 В и tу=40 мкс	15 мкс
Время выключения, не более:
КУ221А при Uзс=100 В, dUзс/dt=400 В/мкс, Uу.и.обр=2 В, Iос.и=11 А*, tи=10мкс и Тк=+80°С	4,5 мкс
КУ221Б при Uзс=500 В, dUзс/dt=200 В/мкс, Uу.и.обр=30 В, Iос.и=6 А**, tи=27 мкс и Тк=+80°С	2,4 мкс
КУ221В при Uзс=500 В, dUзс/dt=200 В/мкс, Uу.и.обр=30 В, Iос,в=3 А**, tи=27 мкс и Тк=+80°С	2,4 мкс
КУ221А, КУ221Б, КУ221В при Uзс=Uзс.и.макс dUзс/dt=200 В/мкс, Uу.и.макс=2 В, Iос.и=12 А*, tи=10...20 мкс и Тк=+110°С	10 мкс
КУ221Г, КУ221Д при Uзс=Uзс.и.макс, dUзс/dt=200 В/мкс, Uу.и.обр=2 В, Iос.и=12 А*, tи=10...20 мкс и Тк=+110°С	20 мкс
КУ221А-КУ221Д при Uзс=Uзс.и.макс, dUзс/dt=50 В/мкс, Rу=51 Ом, Iос.и=80 А*** tи=10 мкс	30 мкс

Предельные эксплуатационные данные

Импульсное напряжение в закрытом состоянии:
2У221А, 2У221Б	800 В
2У221В, КУ221Г	600 В
КУ221А, КУ221В	700 В
КУ221Б	750 В
КУ221Д	500 В
Постоянное напряжение в закрытом состоянии:
2У221А, 2У221Б	500 В
2У221В	400 В
КУ221А-КУ221Д	300 В
Импульсное обратное напряжение	50 В
Минимальное напряжение в закрытом состоянии	10 В
Обратное импульсное напряжение управления:
2У221А, 2У221В, КУ221А, КУ221Г, КУ221Д	10 В
2У221Б, КУ221Б, КУ221В	30 В
Неповторяющееся импульсное напряжение в закрытом состоянии:
КУ221А, КУ221В	750 В
КУ221Б	800 В
КУ221Г	700 В
КУ221Д	600 В
Импульсный ток в открытом состоянии:
пилообразная форма импульсов тока при tи=27 мкс и f=16 кГц для 2У221А-2У221В, КУ221А-КУ221В	8 А
синусоидальная форма импульсов тока при tи=13 мкс и f=16 кГц для 2У221А-2У221В, КУ221А-КУ221В	15 А
синусоидальная форма импульсов тока при tи=50 мкс и f=50 Гц	100 А
прямоугольная форма импульсов тока при tи2 мкс, dUзс/dt≥100 А/мкс и f=20 кГц для 2У221А-2У221В	15 А
экспоненциальная форма импульсов тока при tи=1,5 мс, tир=80 мкс и f=3 Гц для КУ221А-КУ221Д	70 А
Средний ток в открытом состоянии в однофазной однополупериодной схеме с активной нагрузкой и синусоидальной форме тока при f=50 Гц и β=180°	3,2 А
Скорость нарастания напряжения в закрытом состоянии:
2У221А	700 В/мкс
КУ221А	500 В/мкс
2У221Б, 2У221В, КУ221Б-КУ221Д	200 В/мкс
Скорость нарастания тока в открытом состоянии при Iу.пр.и.мин=1 А, Iу.пр.и.макс=3 А и ty.ф≤1 мкс:
2У221А-2У221В	1300 А/мкс
КУ221А, КУ221В	1150 А/мкс
КУ221Б	1250 А/мкс
КУ221Г	1050 А/мкс
КУ221Д	900 А/мкс
Прямой импульсный ток управления	2 А
Минимальный импульсный ток управления:
2У221А-2У221В, КУ221А-КУ221В	0,15 А
КУ221Г, КУ221Д	0,1 А
Максимальная длительность импульса прямого тока управления	30 мкс
Минимальная длительность импульса прямого тока управления:
2У221А-2У221В	0,5 мкс
КУ221А-КУ221Д	2 мкс
Температура окружающей среды:
2У221А-2У221В	-60°С...Тк=+85°С
КУ221А-КУ221Д	-40°С...Тк=+85°С

Параметры и характеристики

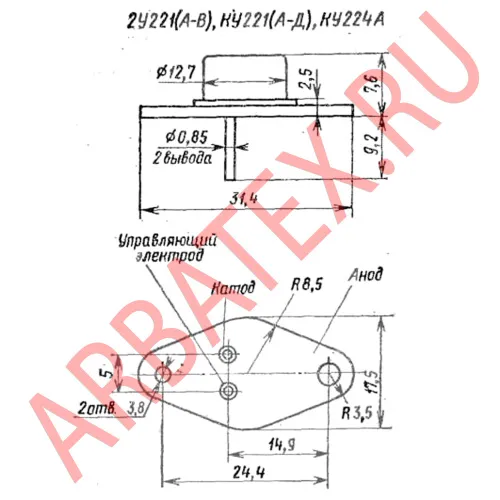

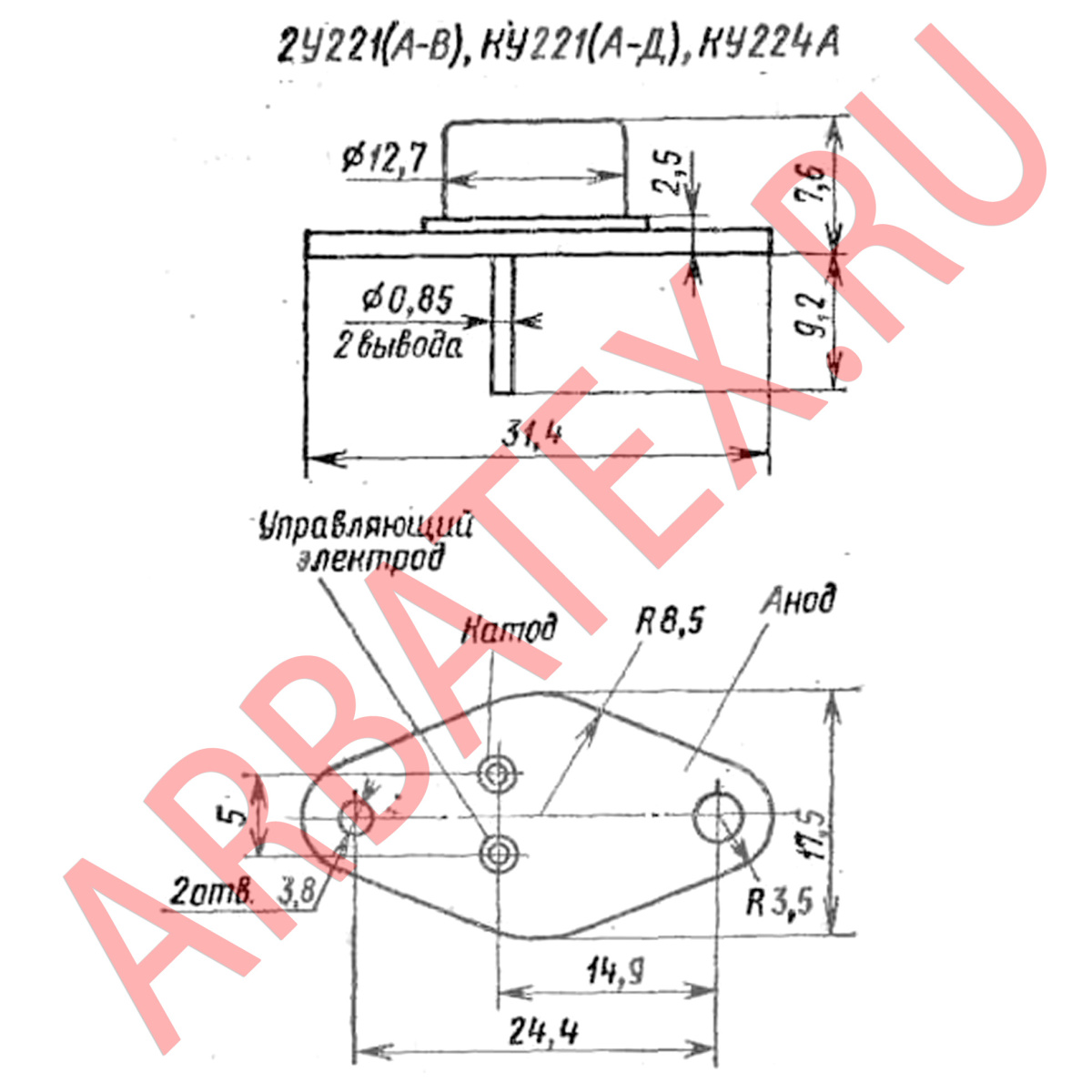

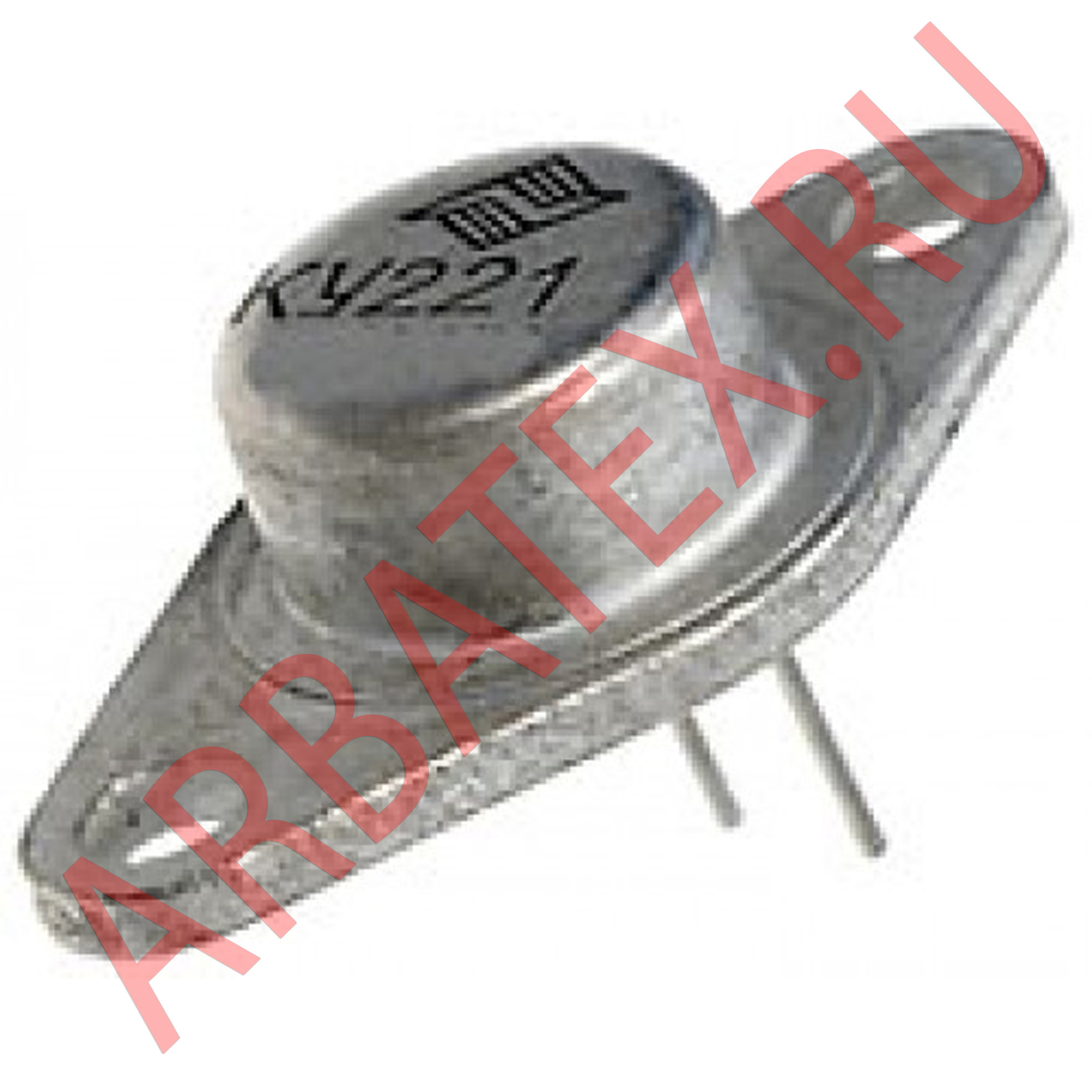

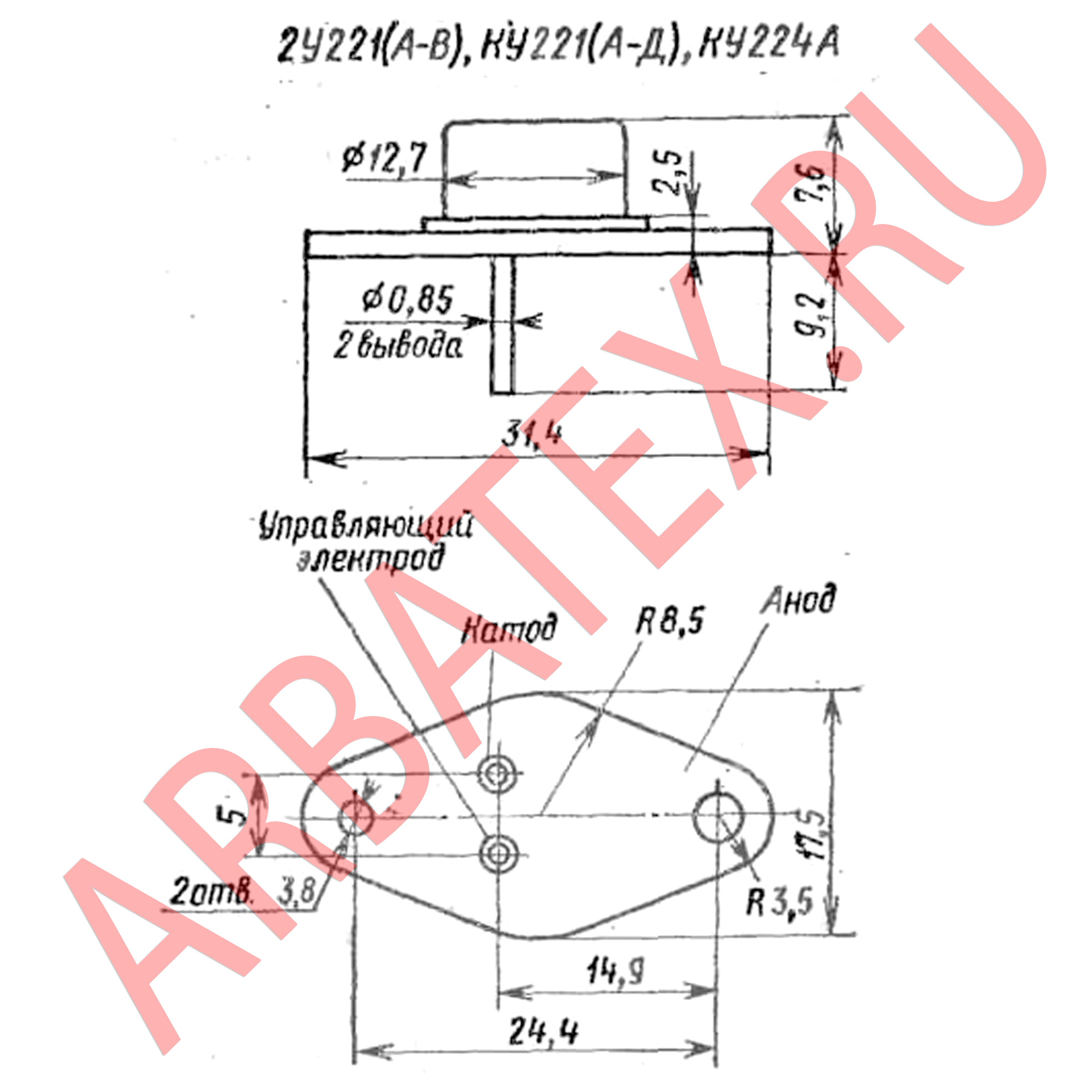

Выпускаются в металлостеклянном корпусе с жесткими выводами.
Тип тиристора приводится на корпусе.
Масса тиристора не более 7 г.

• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды
