Описание
Тиристоры кремниевые КУ221В, диффузионные, структуры p-n-p-n, триодные, незапираемые, импульсные, высокочастотные.
Предназначены для применения в телевизионных приемниках цветного изображения при частоте до 30 кГц.
Электрические параметры
| Импульсное напряжение в открытом состоянии при Iос.и=20 А, tи=40...60 мкс, Iу.пр.и=0,15...1 А, tу=10...100 мкс и f≤200 Гц, не более | 3,5 В |
| Отпирающее импульсное напряжение управления при Uзс=440 В, Iос.и=11 А, tи=10...50 мкс, tу=2 мкс и f≤200 Гц, не более: | |
| 2У221А-2У221В | 5 В |
| КУ221А-КУ221Д | 7 В |
| Постоянный ток в закрытом состоянии, не более: | |
| при Тк=+25°С: | |
| 2У221А, 2У221Б при Uзс=800 В | 0,2 мА |
| 2У221В при Uзс=600 В | 0,2 мА |
| при Тк=+85°С: | |
| 2У221А, 2У221Б при 800 В | 0,3 мА |
| 2У221В при Uзс=600 В | 0,3 мА |
| Импульсный ток в закрытом состоянии при Uзс.и=Uзс.макс и Тк=+85°С, для КУ221А-КУ221Д, не более | 0,3 мА |
| Отпирающий импульсный ток управления при Uзс.и=440 В, Iос.и=11 А, tи=10...50 мкс, tу=2 и f≤200 Гц, не более: | |
| 2У221А-2У221В | 100 мА |
| КУ221А-КУ221Д | 150 мА |
| Время выключения при Iос.и=12 А, tи=11 мкс, f=16 кГц и Тк=+85°С, не более: | |
| 2У221Б при Uзс=360 В, dUзс/di=200 В/мкс, Iу.и.обр=20 В и tу=15 мкс | 4 мкс |
| 2У221А при Uзс=440 В, dUзс/dt=500 В/мкс, Uу.и.обр=2 В и tу=40 мкс | 6 мкс |
| 2У221В при Uзс=440 В, dUзс/dt=500 В/мкс, Uу.и.обр=2 В и tу=40 мкс | 15 мкс |
| Время выключения, не более: | |
| КУ221А при Uзс=100 В, dUзс/dt=400 В/мкс, Uу.и.обр=2 В, Iос.и=11 А*, tи=10мкс и Тк=+80°С | 4,5 мкс |
| КУ221Б при Uзс=500 В, dUзс/dt=200 В/мкс, Uу.и.обр=30 В, Iос.и=6 А**, tи=27 мкс и Тк=+80°С | 2,4 мкс |
| КУ221В при Uзс=500 В, dUзс/dt=200 В/мкс, Uу.и.обр=30 В, Iос,в=3 А**, tи=27 мкс и Тк=+80°С | 2,4 мкс |
| КУ221А, КУ221Б, КУ221В при Uзс=Uзс.и.макс dUзс/dt=200 В/мкс, Uу.и.макс=2 В, Iос.и=12 А*, tи=10...20 мкс и Тк=+110°С | 10 мкс |
| КУ221Г, КУ221Д при Uзс=Uзс.и.макс, dUзс/dt=200 В/мкс, Uу.и.обр=2 В, Iос.и=12 А*, tи=10...20 мкс и Тк=+110°С | 20 мкс |
| КУ221А-КУ221Д при Uзс=Uзс.и.макс, dUзс/dt=50 В/мкс, Rу=51 Ом, Iос.и=80 А*** tи=10 мкс | 30 мкс |
Предельные эксплуатационные данные
| Импульсное напряжение в закрытом состоянии: | |
| 2У221А, 2У221Б | 800 В |
| 2У221В, КУ221Г | 600 В |
| КУ221А, КУ221В | 700 В |
| КУ221Б | 750 В |
| КУ221Д | 500 В |
| Постоянное напряжение в закрытом состоянии: | |
| 2У221А, 2У221Б | 500 В |
| 2У221В | 400 В |
| КУ221А-КУ221Д | 300 В |
| Импульсное обратное напряжение | 50 В |
| Минимальное напряжение в закрытом состоянии | 10 В |
| Обратное импульсное напряжение управления: | |
| 2У221А, 2У221В, КУ221А, КУ221Г, КУ221Д | 10 В |
| 2У221Б, КУ221Б, КУ221В | 30 В |
| Неповторяющееся импульсное напряжение в закрытом состоянии: | |
| КУ221А, КУ221В | 750 В |
| КУ221Б | 800 В |
| КУ221Г | 700 В |
| КУ221Д | 600 В |
| Импульсный ток в открытом состоянии: | |
| пилообразная форма импульсов тока при tи=27 мкс и f=16 кГц для 2У221А-2У221В, КУ221А-КУ221В | 8 А |
| синусоидальная форма импульсов тока при tи=13 мкс и f=16 кГц для 2У221А-2У221В, КУ221А-КУ221В | 15 А |
| синусоидальная форма импульсов тока при tи=50 мкс и f=50 Гц | 100 А |
| прямоугольная форма импульсов тока при tи2 мкс, dUзс/dt≥100 А/мкс и f=20 кГц для 2У221А-2У221В | 15 А |
| экспоненциальная форма импульсов тока при tи=1,5 мс, tир=80 мкс и f=3 Гц для КУ221А-КУ221Д | 70 А |
| Средний ток в открытом состоянии в однофазной однополупериодной схеме с активной нагрузкой и синусоидальной форме тока при f=50 Гц и β=180° | 3,2 А |
| Скорость нарастания напряжения в закрытом состоянии: | |
| 2У221А | 700 В/мкс |
| КУ221А | 500 В/мкс |
| 2У221Б, 2У221В, КУ221Б-КУ221Д | 200 В/мкс |
| Скорость нарастания тока в открытом состоянии при Iу.пр.и.мин=1 А, Iу.пр.и.макс=3 А и ty.ф≤1 мкс: | |
| 2У221А-2У221В | 1300 А/мкс |
| КУ221А, КУ221В | 1150 А/мкс |
| КУ221Б | 1250 А/мкс |
| КУ221Г | 1050 А/мкс |
| КУ221Д | 900 А/мкс |
| Прямой импульсный ток управления | 2 А |
| Минимальный импульсный ток управления: | |
| 2У221А-2У221В, КУ221А-КУ221В | 0,15 А |
| КУ221Г, КУ221Д | 0,1 А |
| Максимальная длительность импульса прямого тока управления | 30 мкс |
| Минимальная длительность импульса прямого тока управления: | |
| 2У221А-2У221В | 0,5 мкс |
| КУ221А-КУ221Д | 2 мкс |
| Температура окружающей среды: | |
| 2У221А-2У221В | -60°С...Тк=+85°С |
| КУ221А-КУ221Д | -40°С...Тк=+85°С |
Параметры и характеристики

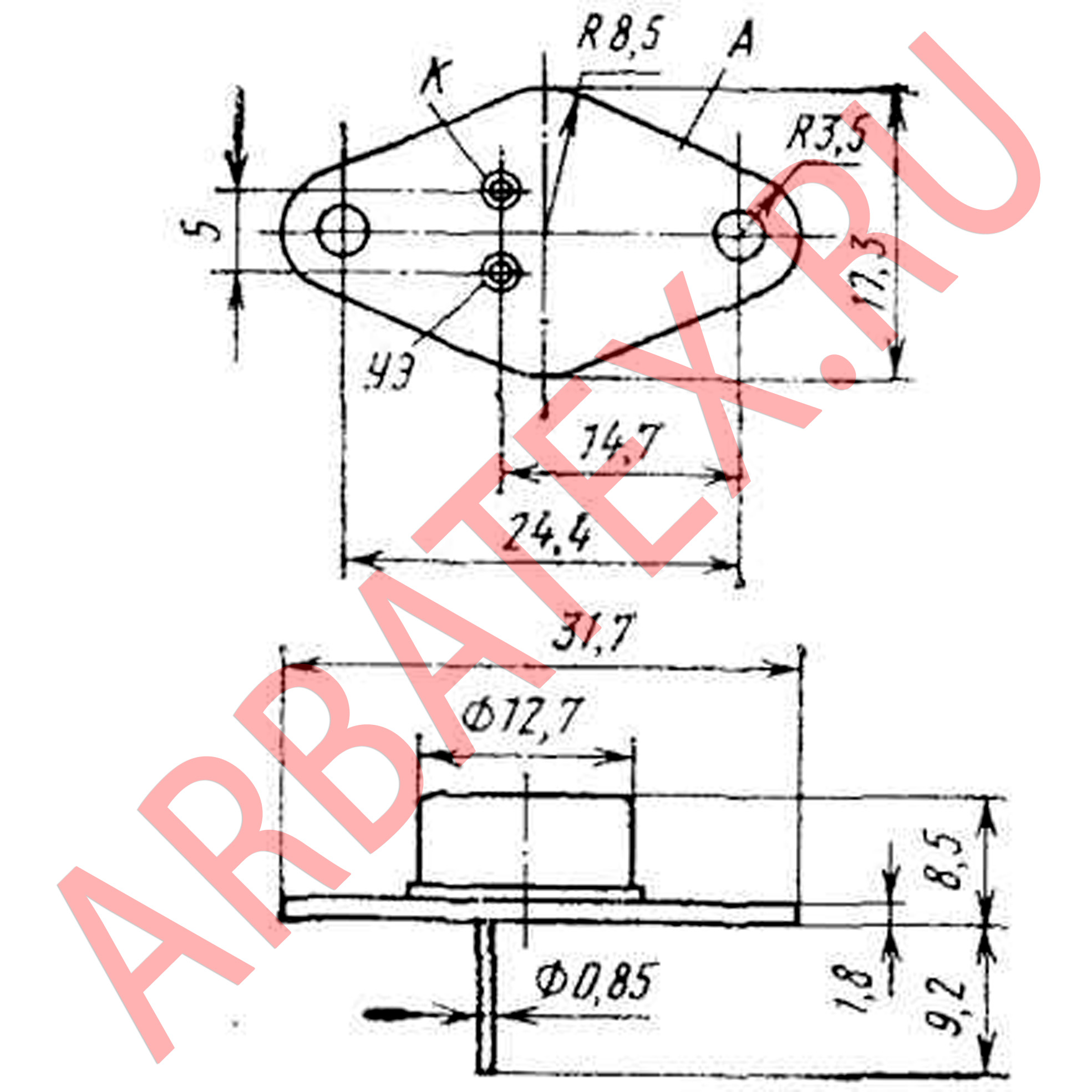

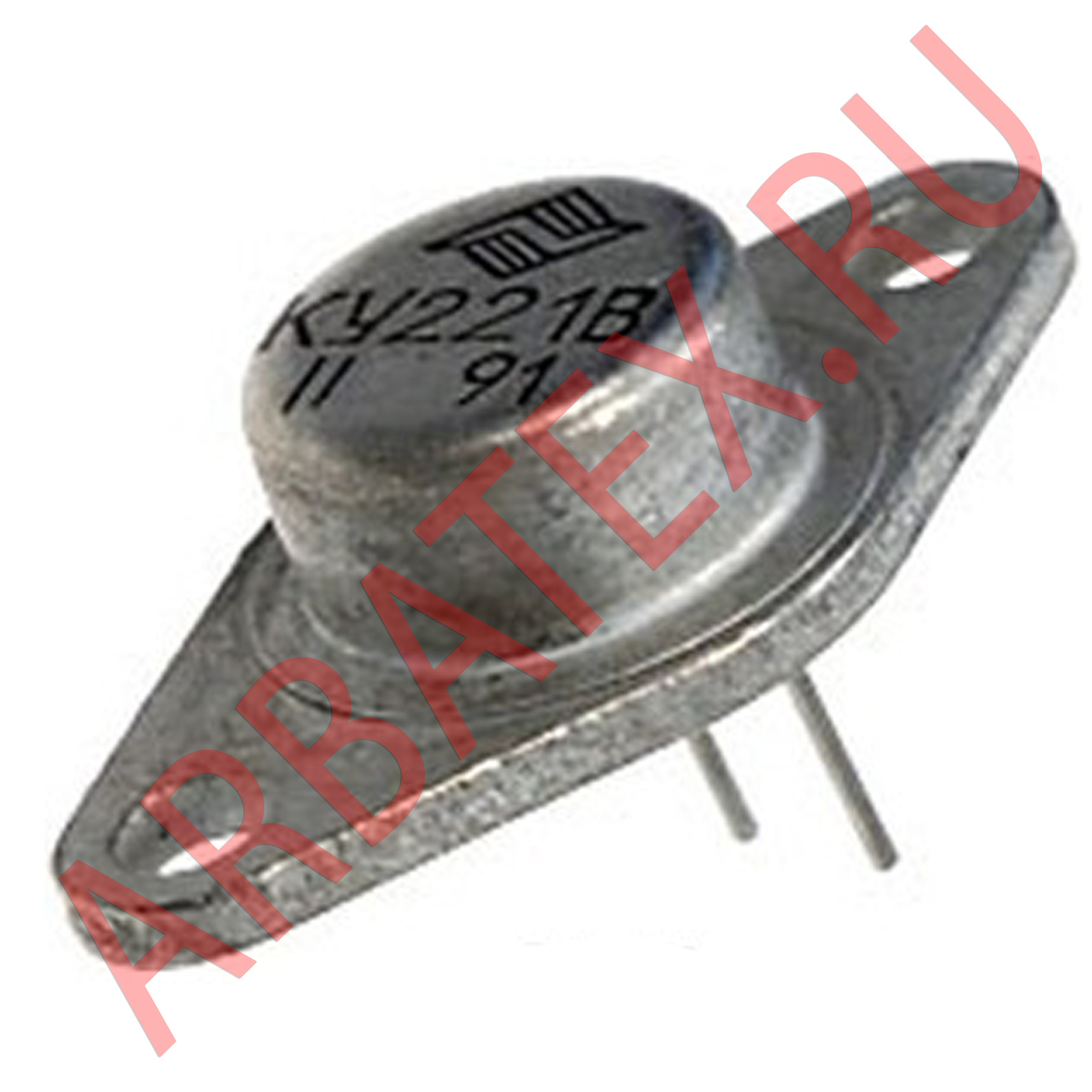

Выпускаются в металлостеклянном корпусе с жесткими выводами.
Тип тиристора приводится на корпусе.
Масса тиристора не более 7 г.
• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды
