Описание
Тиристоры кремниевые КУ208В, планарные, структуры p-n-p-n, триодные, незапираемые, симметричные.
Предназначены для работы в качестве симметричных переключающих элементов средней мощности для устройств автоматического регулирования и коммутации цепей силовой автоматики на переменном токе.

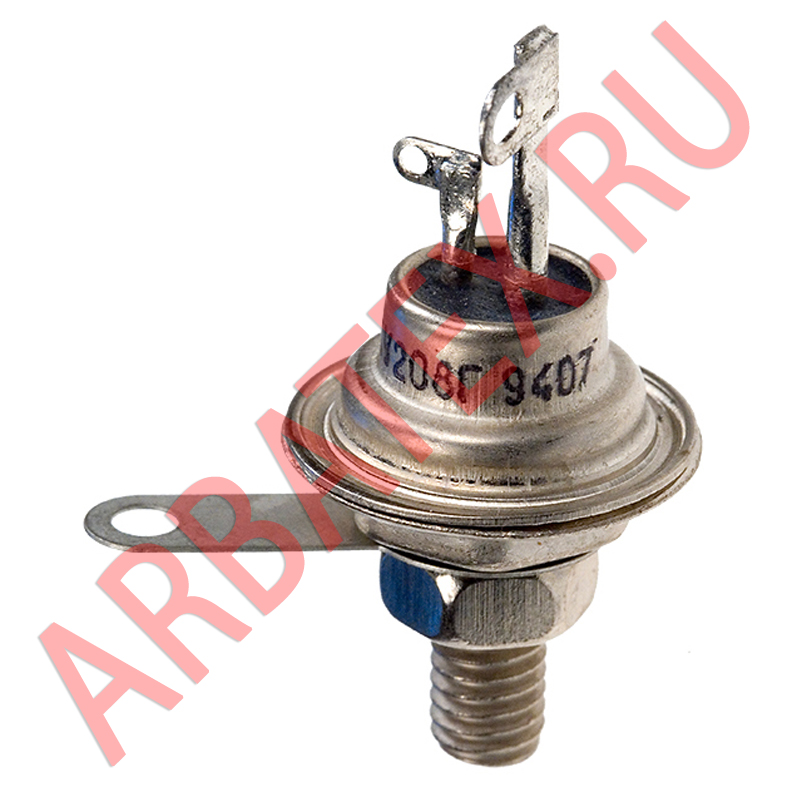

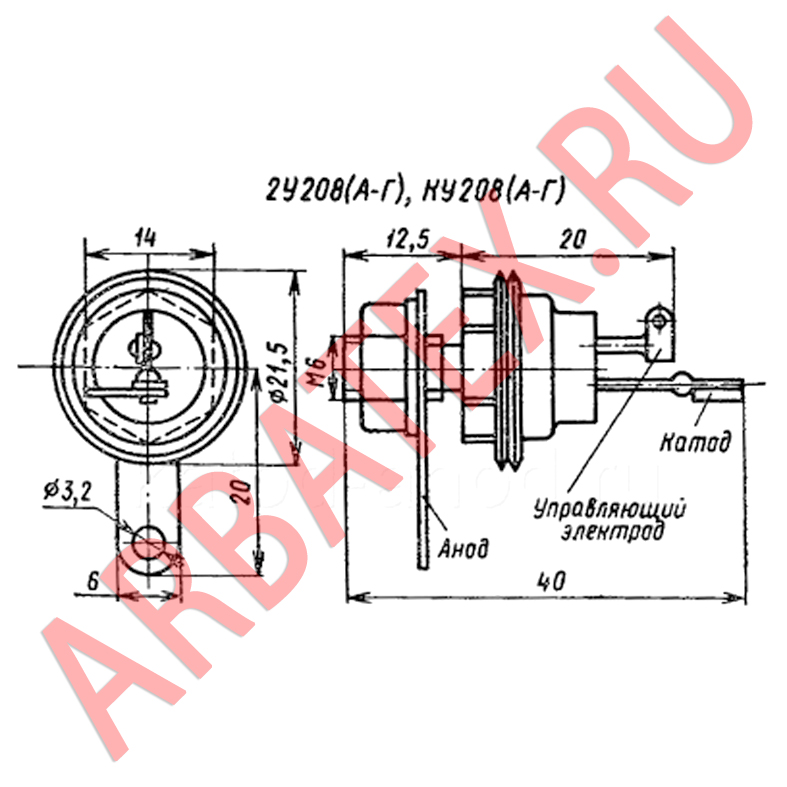

Выпускаются в металлостеклянном корпусе с жесткими выводами.
Тип прибора приводится на корпусе.
Электрические параметры
| Напряжение в открытом состоянии при Iос=5 А, Т=+25 и -60°С, не более | 2 В |
| Отпирающее импульсное напряжение управления, не более: | |
| при Т=+25°С для КУ208А-КУ208Г | 5 В |
| при Т=-60°С для 2У208А-2У208Г | 7 В |
| Отпирающий импульсный ток управления при Uзс=10 В, не более: | |
| при Т=+25°С: | |
| 2У208А-2У208Г | 150 мА |
| КУ208А-КУ208Г | 160 мА |
| при Т=-60°С для 2У208А-2У208Г | 250 мА |
| Постоянный ток в закрытом состоянии при Uзс=Uзс.макс, Т=-60°С и Тмакс, не более | 5 мА |
| Время включения при Uзс=Uзс.макс и Iос=5 А, не более | 10 мкс |
| Время включения при Uзс=Uзс.макс и Iос=5 А, не более | 150 мкс |
| Ток удержания при Uзс=10 В, не более | 150 мА |
Предельные эксплуатационные данные
| Постоянное напряжение в закрытом состоянии: | |
| 2У208А, КУ208А | 100 В |
| 2У208Б, КУ208Б | 200 В |
| 2У208В, КУ208В | 300 В |
| 2У208Г, КУ208Г | 400 В |
| Импульсное напряжение управления при tи≤50 мкс | 10 В |
| Скорость нарастания напряжения в закрытом состоянии: | |
| КУ208А-КУ208Г | 10 В/мкс |
| 2У208А-2У208Г | 15 В/мкс> |
| Постоянный ток или действующее значение синусоидального тока в открытом состоянии: | |
| при Т=-60...+70°С | 5 А |
| при Тк=+110°С для 2У208А-2У208Г | 0,5 А |
| Импульсный ток в открытом состоянии: | |
| при Т=-60...+70°С: | |
| 2У208А-2У208Г | 15 А |
| КУ208А-КУ208Г | 10 А |
| при Тк=+110°С для 2У208А-2У208Г | 1,5 А |
| Импульсный перегрузочный ток в открытом состоянии в течение одного полупериода синусоидального сигнала на частоте f=50 Гц: | |
| при Тк=-60...+70°С | 30 А |
| при Тк=+110°С для 2У208А-2У208Г | 3 А |
| Прямой импульсный ток управления | 500 мА |
| Прямой импульсный ток управления при tи≤50 мкс | 1 А |
| Средняя рассеиваемая мощность: | |
| при Тк=-60...+70°С | 10 Вт |
| при Тк=+110°С для 2У208А-2У208Г | 1 Вт |
| Импульсная рассеиваемая мощность управления при tи≤50 мкс, fу<400 Гц и Тк=-60...+70°С | 5 Вт |
| Предельная частота | 400 Гц |
| Температура окружающей среды | |
| 2У208А-2У208Г | -60°С...Тк=+110°С |
| КУ208А-КУ208Г | -60°С...Тк=+85°С |
Параметры и характеристики
Масса тиристора не более 12 г., с комплектующими деталями не более 18 г.
• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды
