Описание
Тиристоры кремниевые КУ203А, диффузионно-сплавные, структуры p-n-p-n, триодные, незапираемые.
Предназначены для применения в качестве переключающих элементов средней мощности.

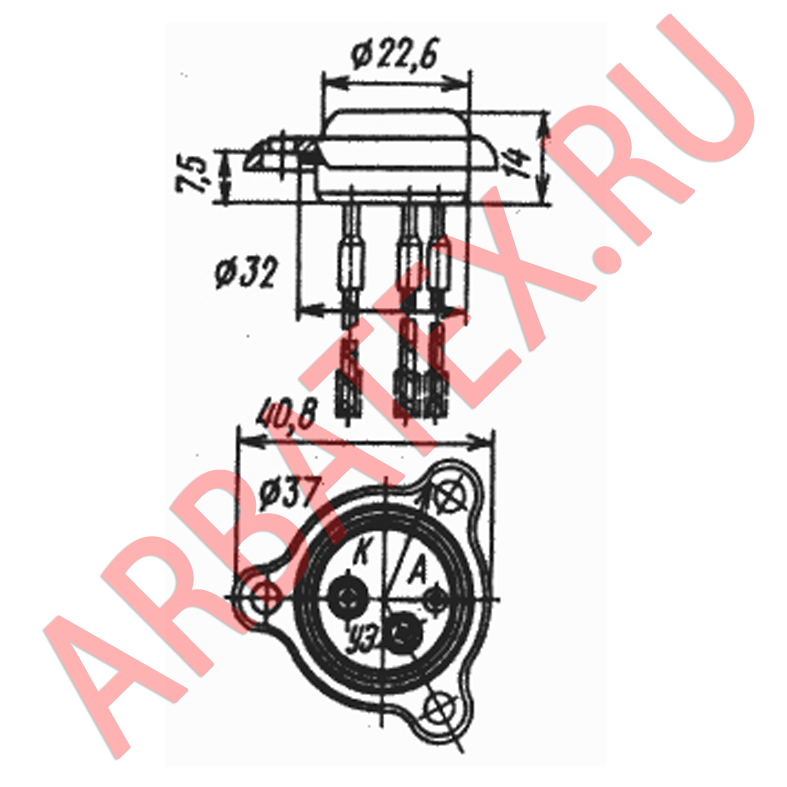

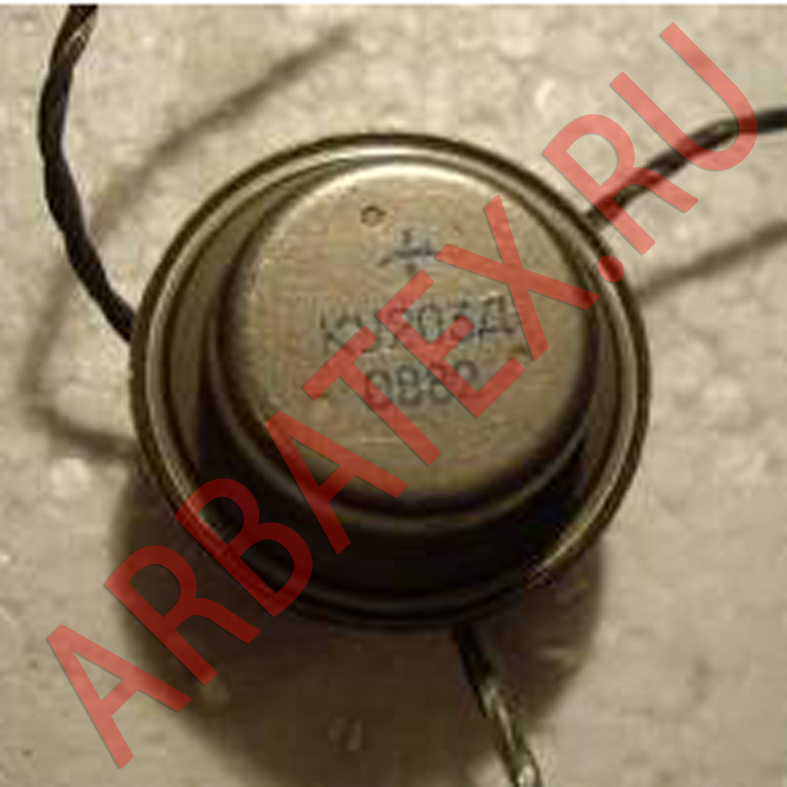

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип тиристора приводится на корпусе.
Электрические параметры
| Напряжение в открытом состоянии при Iос=10 А и Iу.от=350 мА, не более: |
|
| при Т=-60°С |
2,5 В |
| при Т=+26°С |
2 В |
| Отпирающее импульсное напряжение управления при Uзс=10 В, fy=60 Гц, fи=3 мкс, не более: |
|
| при Т=-60°С и Iу.от.и=1 А |
10 В |
| при Т=+25°С и Iу.от.и=0,45 А |
5 В |
| Неотпирающее постоянное напряжение управления при Uзс=10 В, tи=3 мкс и Тк=+120°С, не менее |
0,1 В |
| Постоянный ток в закрытом состоянии при Uзс=Uзс.макс, dUзс/dt≤20 В/мкс, не более |
|
| при Т=+25°С |
10 мА |
| при Тк=+120°С |
20 мА |
| Постоянный обратный ток при Uобр=Uобр.макс, не более: |
|
| при T=+25°C |
10 мА |
| при Тк=+120°С |
20 мА |
| Отпирающий импульсный ток управления при Uзс=10 В, fy=50 Гц и tи=3 мкс, не более: |
|
| при Т=+25°С |
460 мА |
| при Т=-60°С |
1000 мА |
| Неотпирающий постоянный ток управления при Uзс=10 В, tи=3 мкс и Т=+120°С, не менее |
2 мА |
| Время включения при Uзс=50 В (25 В для 2У203А, 2У203Д, КУ203А, КУ203Д), Iос=10 А, fy=50...100 Гц, tи=16 мкс, tу.ф≤0,3 мкс, не более: |
|
| при Т=+25°С и Iу.от.и=0,46 А |
3 мкс |
| при Т=-60 °С и Iу.от.и=2,0 А |
7 мкс |
| Время выключения при Iос=10 A, tи=60 мкс, f=50-100 Гц, Uзс=26 В, dUзс/dt=5 В/мкс, Uобр=30 В, tсп=0,2...0,4 мкс, Rа=15 Ом и Rу≤150 Ом |
7 мкс |
| Критическая скорость нарастания напряжения в закрытом состоянии при Uзс=Uзс.макс, f=50 Гц и Т=+25°С, не более |
20 В/мкс |
Предельные эксплуатационные данные
| Постоянное напряжение в закрытом состоянии: |
|
| 2У203А, 2У203Д, КУ203А, КУ203Д |
50 В |
| 2У203Б, 2У203Е, КУ203Б, КУ203Е |
100 В |
| 2У203В, 2У203Ж, КУ203В, КУ203Ж |
150 В |
| 2У203Г, 2У203И, КУ203Г, КУ203И |
200 В |
| Постоянное обратное напряжение: |
|
| 2У203Д, КУ203Д |
50 В |
| 2У203Е, КУ203Е |
100 В |
| 2У203Ж, КУ203Ж |
150 В |
| 2У203И, КУ203И |
200 В |
| Прямое импульсное напряжение управления при tи=3 мкс |
10 В |
| Средний ток в открытом состоянии в режиме переключения при Uзс=Uзс.макс, fу=50 Гц, β=90°С, Тк≤60°С |
5 А |
| Прямой импульсный ток управления при tи=3 мкс |
1,2 А |
| Прямой постоянный ток управления |
0,35 А |
| Импульсный ток в открытом состоянии при tи=60 мкс и Iос.ср=0,5 А |
100 А |
| Постоянный ток в открытом состоянии при Т≤+60°С |
10 А |
| Средняя рассеиваемая мощность управления |
1,75 Вт |
| Средняя рассеиваемая мощность при tи≤+60°С |
20 Вт |
| Скорость нарастания напряжения в закрытом состоянии |
20 В/мкс |
| Температура окружающей среды |
-60°С...Тк=+125°С |
Параметры и характеристики
Масса тиристора не более 35 г., с комплектующими деталями не более 41,5 г.
• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды
