КУ202М тиристор

Каталог Тиристоры КУ202М тиристор

Характеристики

0.014
не более 4000
-60...+125
400
1.5
0.2
4
не более 200
не более 7
не более10
не более 100
48Q0V6CS4

Описание

Описание


Тиристоры кремниевые КУ202М, планарно-диффузионные, структуры p-n-p-n, триодные, незапираемые.
Предназначены для применения в качестве переключающих элементов устройств коммутации напряжения малыми управляющими сигналами.

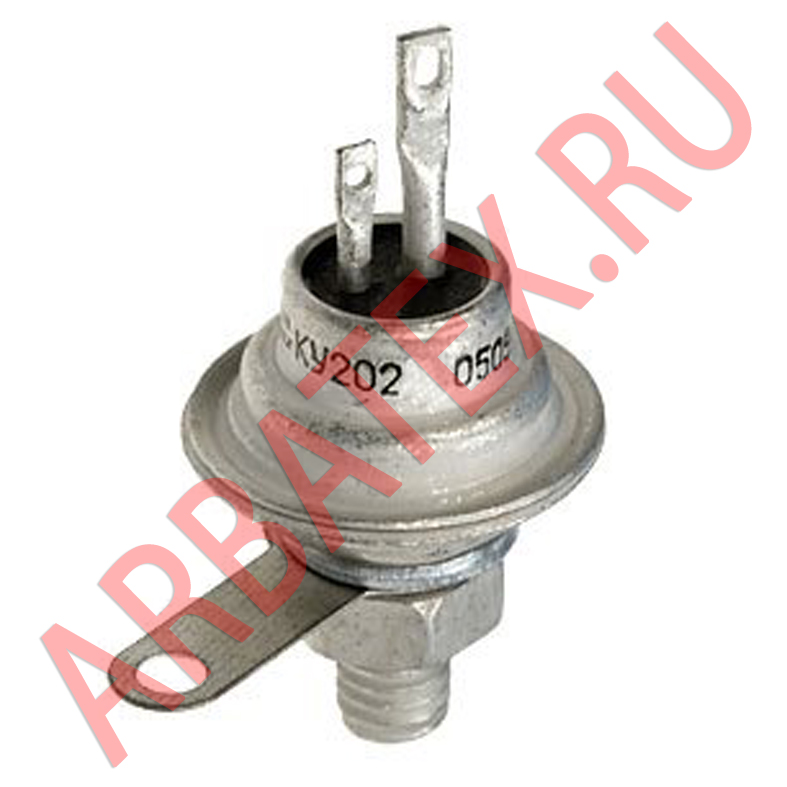

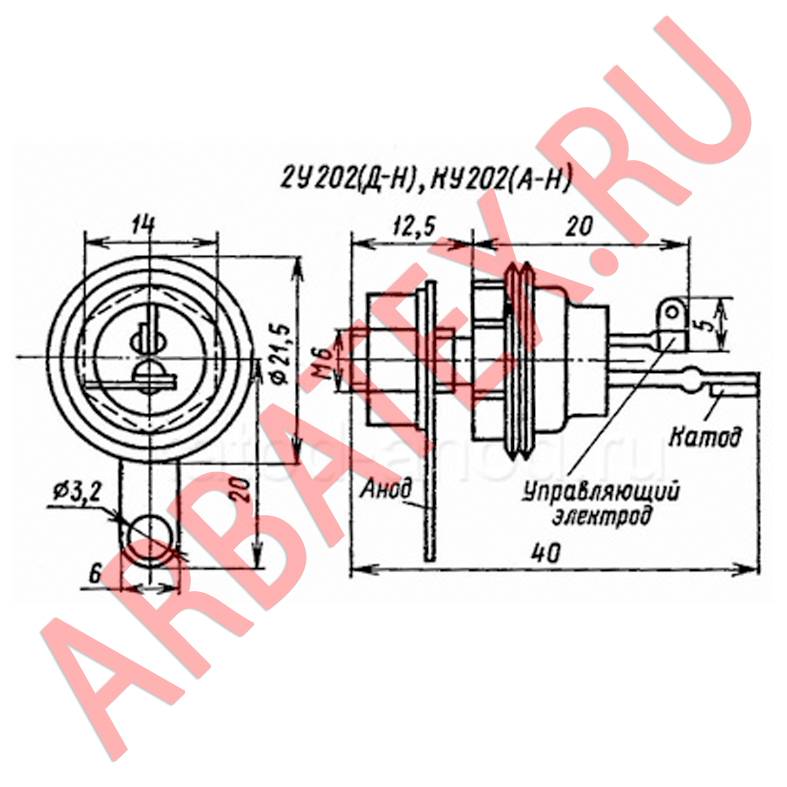

Выпускаются в металлостеклянном корпусе с жесткими выводами.

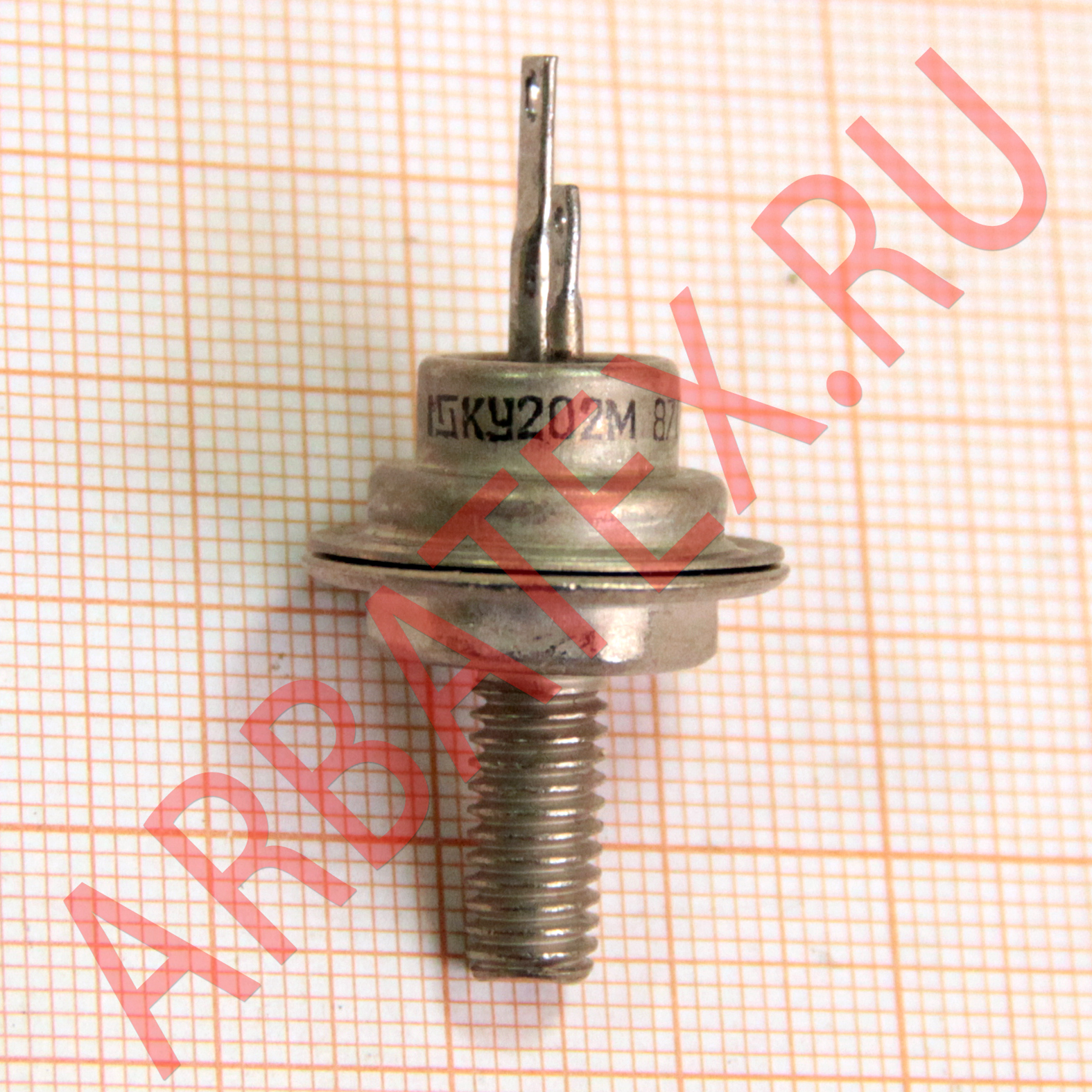

Тип тиристора приводится на корпусе.

Параметры и характеристики


Электрические параметры

Напряжение в открытом состоянии при Iос=10 А, не более:
при Т=+25°С 1,5 В
при Т=-60°С 2 В
Отпирающее постоянное напряжение управления при Iу.от=200 мА, Uзс=10 В и Т=-60°С, не более 7 В
Неотпирающее постоянное напряжение управления при Uзс=Uзс.макс и Тк=Тк.макс, не менее 0,2 В
Постоянный ток в закрытом состоянии при Uзс=Uзс.макс, Т=+25°С и Тк=Тк.макс, не более 4 мА
Обратный ток при Uобр=Uобр.макс, Т=+25°С и Тк=Тк.макс, не более 4 мА
Ток удержания при Uзс=10 В, не более 300 мА
Отпирающий постоянный ток управления при Uзс=10 В, Iос=10 А и Т=-60°С, не более 200 мА
Неотпирающий постоянный ток управления при Uзс=Uзс.макс и Тк=Тк.макс, не менее 2,5 мА
Время включения при Uзс=50 В, tи=50 мкс, Iу.от.и=200 мА, tу=10 мкс, fу=50 Гц, tу.ф=1 мкс и Iос=10 А, не более 10 мкс
Время выключения при Uзс=Uзс.макс, Iос=10 А, tи=50 мкс, fу=50 Гц, dUзс/dt=5 В/мкс и tу.ф=5 мкс, не более 150 мкс
Общая емкость не более 800 пф

Предельные эксплуатационные данные

Постоянное напряжение в закрытом состоянии:
КУ202А, КУ202Б 25 В
КУ202В, КУ202Г 50 В
2У202Д, 2У202Е, КУ202Д, КУ202Е 100 В
2У202Ж, 2У202И, КУ202Ж, КУ202И 200 В
2У202К, 2У202Л, КУ202М, КУ202М 300 В
2У202М, 2У202Н, КУ202М, КУ202Н 400 В
Постоянное обратное напряжение:
2У202Е, КУ202Е 100 В
2У202И, КУ202И 200 В
2У202Л, КУ202М 300 В
2У202Н, КУ202Н 400 В
Обратное постоянное напряжение управления 10 В
Прямое постоянное напряжение управления 10 В
Скорость нарастания напряжения в закрытом состоянии 5 В/мкс
Постоянный ток в открытом состоянии при Тк?+70°С 10 А
Импульсный ток в открытом состоянии при tи?10 мс, Iос.ср?5 А и Тк?+70°С 30 А
Импульсный ток в открытом состоянии при единичных импульсах, tи?50 мкс, f=50 Гц и Тк?+70°С 50 А
Прямой импульсный ток управления:
при Тк=+70°С 300 мА
при tи?50 мкс и Тк?+70°С 500 мА
Обратный постоянный ток управления 5 мА
Средняя рассеиваемая мощность:
при Тк?+70°С 20 Вт
при Тк=Тк.макс 1,5 Вт
Импульсная рассеиваемая мощность управления при tи?10 мкс, Uу.от.и?20 В и Тк?+70°С 20 Вт
Импульсная рассеиваемая мощность управления при tи?50 мкс, и Тк?+70°С 2,5 Вт
Температура корпуса:
2У202Д-2У202Н +110°С
КУ202А-КУ202Н +85°С
Температура окружающей среды:
2У202Д-2У202Н -60...+100°С
КУ202А-КУ202Н -60...+75°С
Масса тиристора не более 14 г., с комплектующими деталями не более 18 г.

• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды
