КУ202Л тиристор

Описание

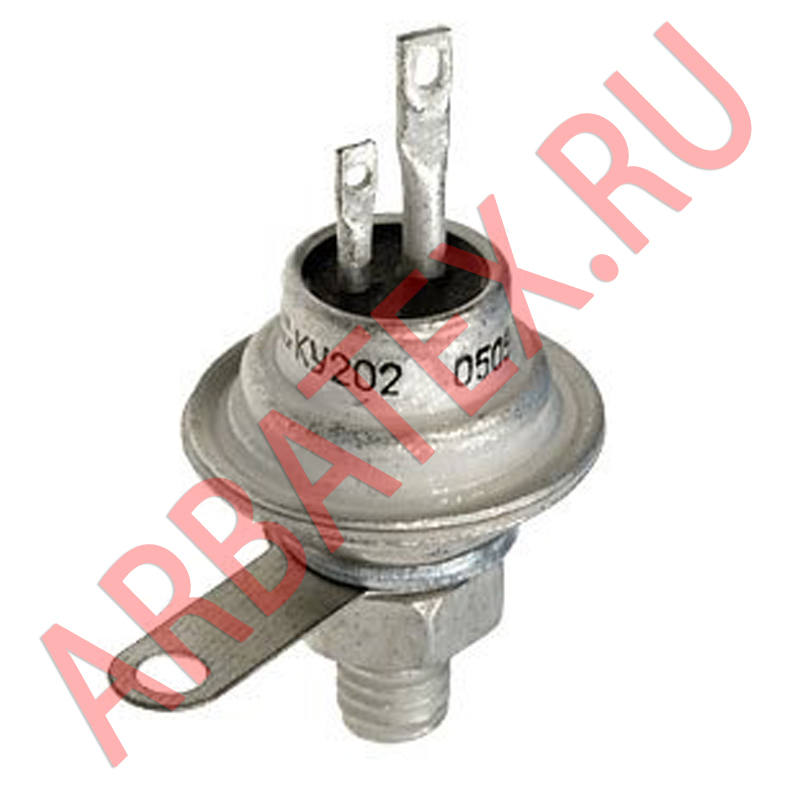

Тиристоры кремниевые КУ202Л, планарно-диффузионные, структуры p-n-p-n, триодные, незапираемые.
Предназначены для применения в качестве переключающих элементов устройств коммутации напряжения малыми управляющими сигналами.

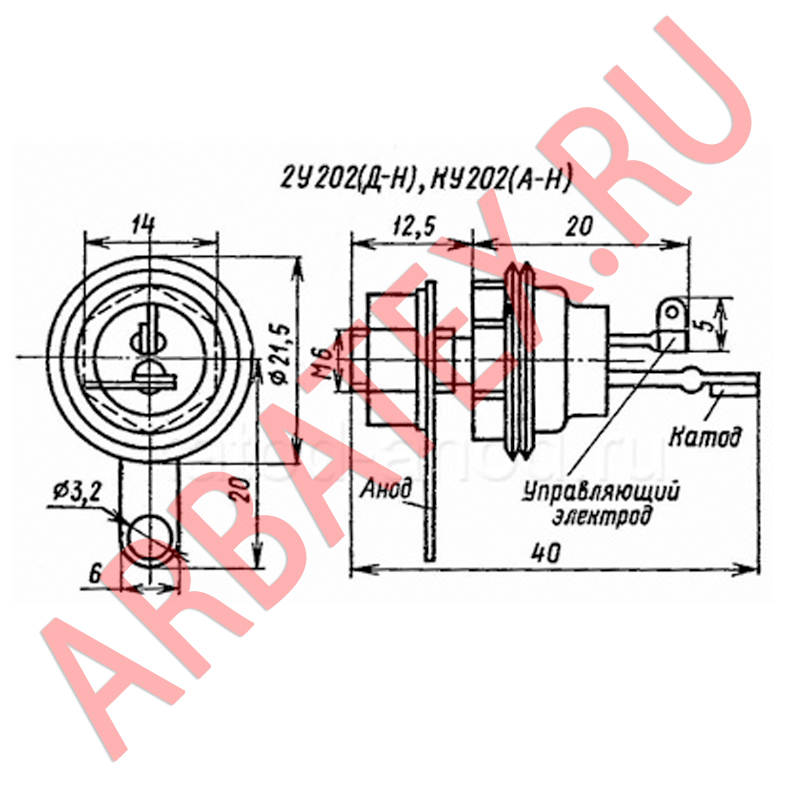

Выпускаются в металлостеклянном корпусе с жесткими выводами.
Тип тиристора приводится на корпусе.

Параметры и характеристики

Электрические параметры

Напряжение в открытом состоянии при Iос=10 А, не более:
при Т=+25°С	1,5 В
при Т=—60°С	2 В
Отпирающее постоянное напряжение управления при Iу.от=200 мА, Uзс=10 В и Т=—60°С, не более	7 В
Неотпирающее постоянное напряжение управления при Uзс=Uзс.макс и Тк=Тк.макс, не менее	0,2 В
Постоянный ток в закрытом состоянии при Uзс=Uзс.макс, Т=+25°С и Тк=Тк.макс, не более	4 мА
Обратный ток при Uобр=Uобр.макс, Т=+25°С и Тк=Тк.макс, не более	4 мА
Ток удержания при Uзс=10 В, не более	300 мА
Отпирающий постоянный ток управления при Uзс=10 В, Iос=10 А и Т=—60°С, не более	200 мА
Неотпирающий постоянный ток управления при Uзс=Uзс.макс и Тк=Тк.макс, не менее	2,5 мА
Время включения при Uзс=50 В, tи=50 мкс, Iу.от.и=200 мА, tу=10 мкс, fу=50 Гц, tу.ф=1 мкс и Iос=10 А, не более	10 мкс
Время выключения при Uзс=Uзс.макс, Iос=10 А, tи=50 мкс, fу=50 Гц, dUзс/dt=5 В/мкс и tу.ф=5 мкс, не более	150 мкс
Общая емкость не более	800 пф

Предельные эксплуатационные данные

Постоянное напряжение в закрытом состоянии:
КУ202А, КУ202Б	25 В
КУ202В, КУ202Г	50 В
2У202Д, 2У202Е, КУ202Д, КУ202Е	100 В
2У202Ж, 2У202И, КУ202Ж, КУ202И	200 В
2У202К, 2У202Л, КУ202Л, КУ202Л	300 В
2У202М, 2У202Н, КУ202М, КУ202Н	400 В
Постоянное обратное напряжение:
2У202Е, КУ202Е	100 В
2У202И, КУ202И	200 В
2У202Л, КУ202Л	300 В
2У202Н, КУ202Н	400 В
Обратное постоянное напряжение управления	10 В
Прямое постоянное напряжение управления	10 В
Скорость нарастания напряжения в закрытом состоянии	5 В/мкс
Постоянный ток в открытом состоянии при Тк?+70°С	10 А
Импульсный ток в открытом состоянии при tи?10 мс, Iос.ср?5 А и Тк?+70°С	30 А
Импульсный ток в открытом состоянии при единичных импульсах, tи?50 мкс, f=50 Гц и Тк?+70°С	50 А
Прямой импульсный ток управления:
при Тк=+70°С	300 мА
при tи?50 мкс и Тк?+70°С	500 мА
Обратный постоянный ток управления	5 мА
Средняя рассеиваемая мощность:
при Тк?+70°С	20 Вт
при Тк=Тк.макс	1,5 Вт
Импульсная рассеиваемая мощность управления при tи?10 мкс, Uу.от.и?20 В и Тк?+70°С	20 Вт
Импульсная рассеиваемая мощность управления при tи?50 мкс, и Тк?+70°С	2,5 Вт
Температура корпуса:
2У202Д—2У202Н	+110°С
КУ202А—КУ202Н	+85°С
Температура окружающей среды:
2У202Д—2У202Н	—60...+100°С
КУ202А—КУ202Н	—60...+75°С

Масса тиристора не более 14 г., с комплектующими деталями не более 18 г.

• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды
