2У202Н тиристор

Описание

Тиристоры кремниевые 2У202Н, планарно-диффузионные, структуры p-n-p-n, триодные, незапираемые.
Предназначены для применения в качестве переключающих элементов устройств коммутации напряжения малыми управляющими сигналами.

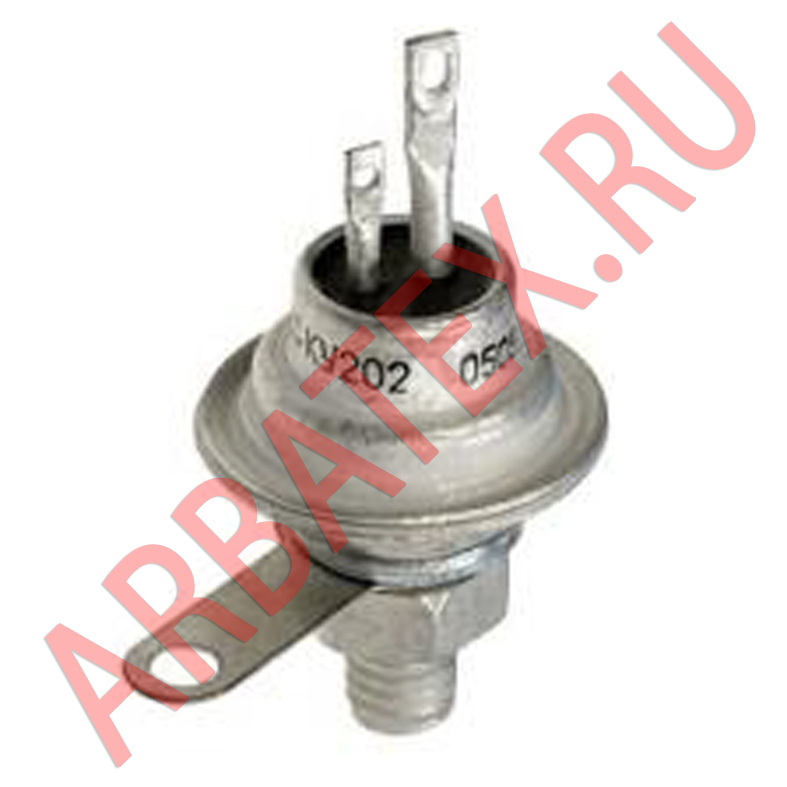

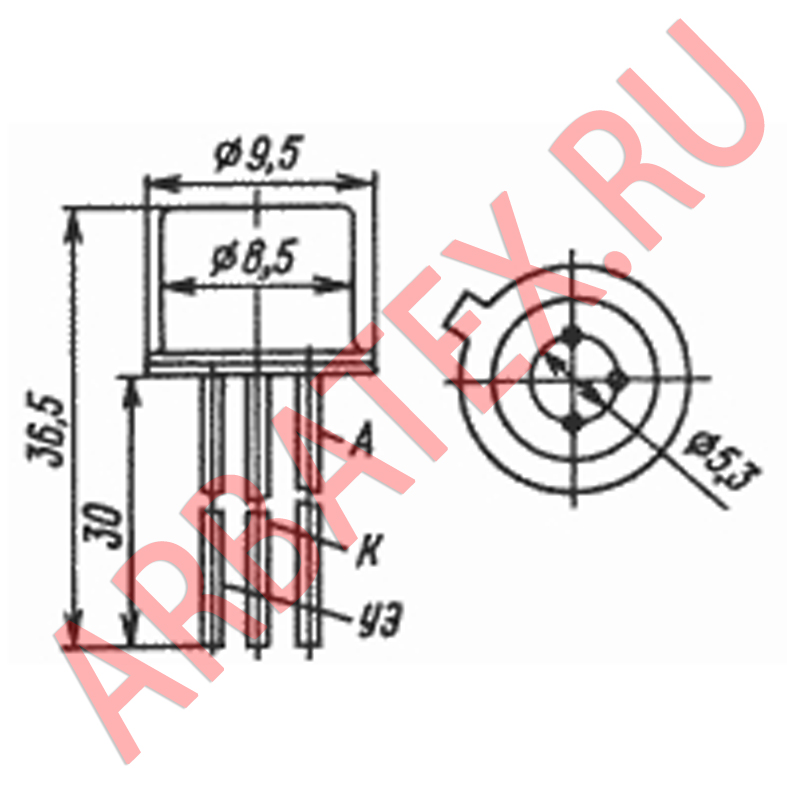

Выпускаются в металлостеклянном корпусе с жесткими выводами.
Тип тиристора приводится на корпусе.

Параметры и характеристики

Электрические параметры

Напряжение в открытом состоянии при Iос=2 А, не более:
при Т=+25°С	2 В
при Т=-60°С	2,5 В
Отпирающее постоянное напряжение управления при Iу.от=100 мА, Uзс=10 В и Т=-60°С, не более	6 В
Отпирающий постоянный ток управления при Uзс=10 В и Iос=2А:
при Т=-60°С, не более	100 мА
при Т=Тк.макс, не более	2 мА
Постоянный ток в закрытом состоянии при Uзс=Uзс.макс и Т=-60°С Тк.макс, не более	5 мА
Постоянный обратный ток при Uобр=Uобр.макс, Т=-60°C...Тк.макс не более	5 мА
Ток удержания при Uзс=10 В, не более	100 мА
Время включения при Uзс=25 В для 2У201А, 2У201Б, КУ201А, КУ201Б; Uзс=50 В для остальных типов, Iос=2 А, Iу.от.и=200 мА, tу=10 мкс, fу=50 Гц и tу.ф=1мкс, не более	10 мкс
Время выключения при Uзс=Uзс.макс, Iос=2 А, tи=50 мкс, tу=50 Гц, dUзс/dt=5 В/мкс и tу.ф=5 мкс, не более	100 мкс
Общая емкость, не более	500 пФ

Предельные эксплуатационные данные

Постоянное напряжение в закрытом состоянии:
КУ202А, КУ202Б	25 В
КУ202В, КУ202Г	50 В
2У202Д, 2У202Е, КУ202Д, КУ202Е	100 В
2У202Ж, 2У202И, КУ202Ж, КУ202И	200 В
2У202К, 2У202Л, КУ202К, КУ202Л	300 В
2У202М, 2У202Н, КУ202М, КУ202Н	400 В
Постоянное обратное напряжение:
2У202Е, КУ202Е	100 В
2У202И, КУ202И	200 В
2У202Л, КУ202Л	300 В
2У202Н, КУ202Н	400 В
Обратное постоянное напряжение управления	10 В
Прямое постоянное напряжение управления	10 В
Скорость нарастания напряжения в закрытом состоянии	5 В/мкс
Постоянный ток в открытом состоянии при Тк≤+70°С	10 А
Импульсный ток в открытом состоянии при tи≤10 мс, Iос.ср≤5 А и Тк≤+70°С	30 А
Импульсный ток в открытом состоянии при единичных импульсах, tи≤50 мкс, f=50 Гц и Тк≤+70°С	50 А
Прямой импульсный ток управления:
при Тк=+70°С	300 мА
при tи≤50 мкс и Тк≤+70°С	500 мА
Обратный постоянный ток управления	5 мА
Средняя рассеиваемая мощность:
при Тк≤+70°С	20 Вт
при Тк=Тк.макс	1,5 Вт
Импульсная рассеиваемая мощность управления при tи≤10 мкс, Uу.от.и≤20 В и Тк≤+70°С	20 Вт
Импульсная рассеиваемая мощность управления при tи≤50 мкс, и Тк≤+70°С	2,5 Вт
Температура корпуса:
2У202Д-2У202Н	+110°С
КУ202А-КУ202Н	+85°С
Температура окружающей среды:
2У202Д-2У202Н	-60...+100°С
КУ202А-КУ202Н	-60...+75°С

Масса тиристора не более 14 г., с комплектующими деталями не более 18 г.

• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды
