Описание
Тиристоры кремниевые 2У202М, планарно-диффузионные, структуры p-n-p-n, триодные, незапираемые.
Предназначены для применения в качестве переключающих элементов устройств коммутации напряжения малыми управляющими сигналами.

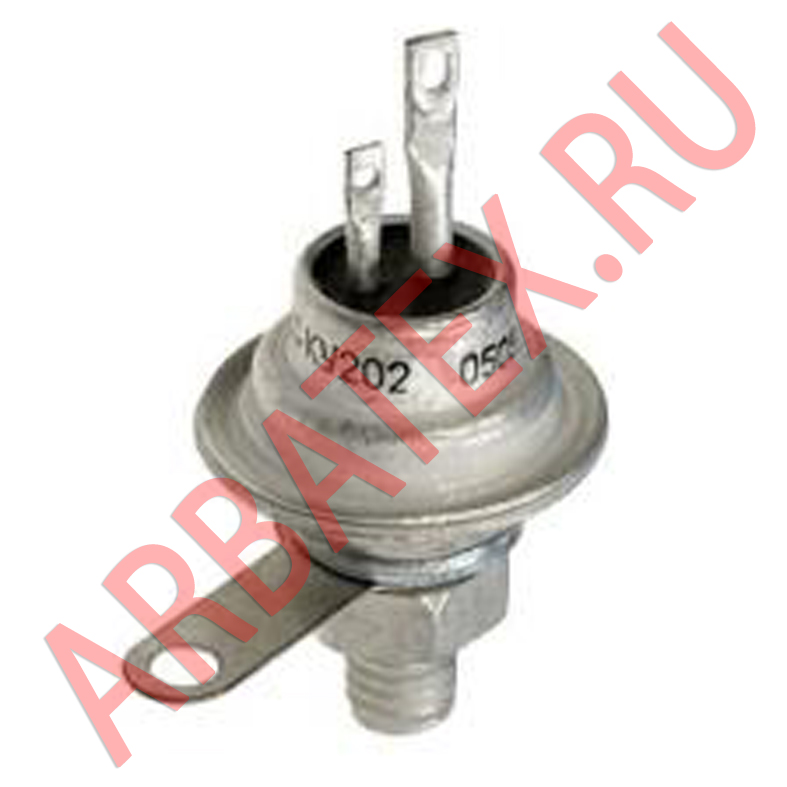

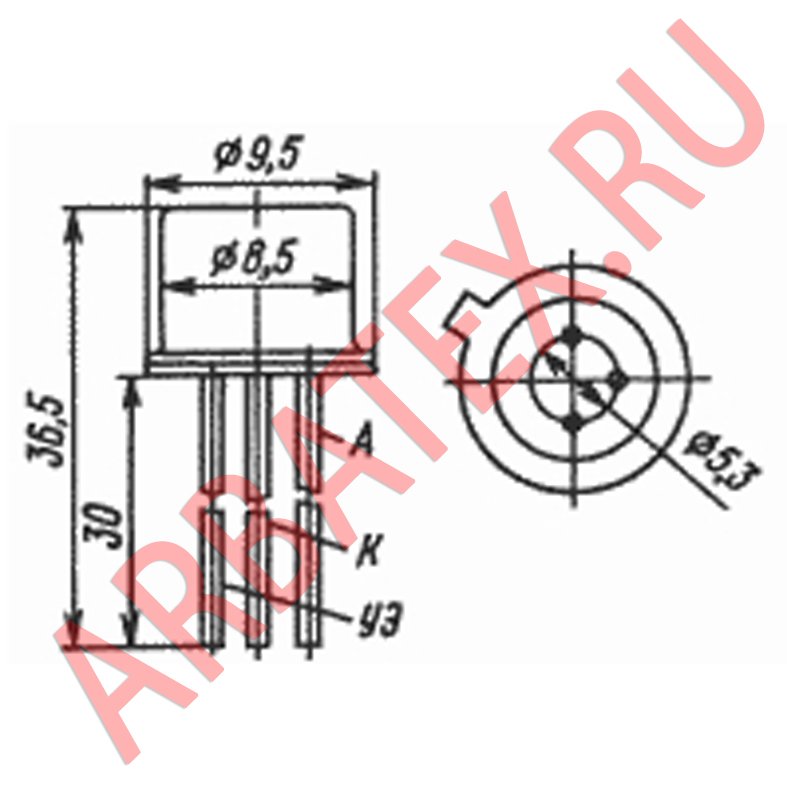

Выпускаются в металлостеклянном корпусе с жесткими выводами.
Тип тиристора приводится на корпусе.
Электрические параметры
| Напряжение в открытом состоянии при Iос=10 А, не более: | |
| при Т=+25°С | 1,5 В |
| при Т=—60°С | 2 В |
| Отпирающее постоянное напряжение управления при Iу.от=200 мА, Uзс=10 В и Т=—60°С, не более | 7 В |
| Неотпирающее постоянное напряжение управления при Uзс=Uзс.макс и Тк=Тк.макс, не менее | 0,2 В |
| Постоянный ток в закрытом состоянии при Uзс=Uзс.макс, Т=+25°С и Тк=Тк.макс, не более | 4 мА |
| Обратный ток при Uобр=Uобр.макс, Т=+25°С и Тк=Тк.макс, не более | 4 мА |
| Ток удержания при Uзс=10 В, не более | 300 мА |
| Отпирающий постоянный ток управления при Uзс=10 В, Iос=10 А и Т=—60°С, не более | 200 мА |
| Неотпирающий постоянный ток управления при Uзс=Uзс.макс и Тк=Тк.макс, не менее | 2,5 мА |
| Время включения при Uзс=50 В, tи=50 мкс, Iу.от.и=200 мА, tу=10 мкс, fу=50 Гц, tу.ф=1 мкс и Iос=10 А, не более | 10 мкс |
| Время выключения при Uзс=Uзс.макс, Iос=10 А, tи=50 мкс, fу=50 Гц, dUзс/dt=5 В/мкс и tу.ф=5 мкс, не более | 150 мкс |
| Общая емкость не более | 800 пф |
Предельные эксплуатационные данные
| Постоянное напряжение в закрытом состоянии: | |
| КУ202А, КУ202Б | 25 В |
| КУ202В, КУ202Г | 50 В |
| 2У202Д, 2У202Е, КУ202Д, КУ202Е | 100 В |
| 2У202Ж, 2У202И, КУ202Ж, КУ202И | 200 В |
| 2У202К, 2У202Л, КУ202К, КУ202Л | 300 В |
| 2У202М, 2У202Н, КУ202М, КУ202Н | 400 В |
| Постоянное обратное напряжение: | |
| 2У202Е, КУ202Е | 100 В |
| 2У202И, КУ202И | 200 В |
| 2У202Л, КУ202Л | 300 В |
| 2У202Н, КУ202Н | 400 В |
| Обратное постоянное напряжение управления | 10 В |
| Прямое постоянное напряжение управления | 10 В |
| Скорость нарастания напряжения в закрытом состоянии | 5 В/мкс |
| Постоянный ток в открытом состоянии при Тк≤+70°С | 10 А |
| Импульсный ток в открытом состоянии при tи≤10 мс, Iос.ср≤5 А и Тк≤+70°С | 30 А |
| Импульсный ток в открытом состоянии при единичных импульсах, tи≤50 мкс, f=50 Гц и Тк≤+70°С | 50 А |
| Прямой импульсный ток управления: | |
| при Тк=+70°С | 300 мА |
| при tи≤50 мкс и Тк≤+70°С | 500 мА |
| Обратный постоянный ток управления | 5 мА |
| Средняя рассеиваемая мощность: | |
| при Тк≤+70°С | 20 Вт |
| при Тк=Тк.макс | 1,5 Вт |
| Импульсная рассеиваемая мощность управления при tи≤10 мкс, Uу.от.и≤20 В и Тк≤+70°С | 20 Вт |
| Импульсная рассеиваемая мощность управления при tи≤50 мкс, и Тк≤+70°С | 2,5 Вт |
| Температура корпуса: | |
| 2У202Д—2У202Н | +110°С |
| КУ202А—КУ202Н | +85°С |
| Температура окружающей среды: | |
| 2У202Д—2У202Н | —60...+100°С |
| КУ202А—КУ202Н | —60...+75°С |
Параметры и характеристики
Масса тиристора не более 14 г., с комплектующими деталями не более 18 г.
• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды
