2У101Г тиристор

Описание

Тиристоры 2У101Г кремниевые, диффузионно-сплавные, p-типа, триодные, незапираемые.
Предназначены для применения в качестве переключающих элементов.

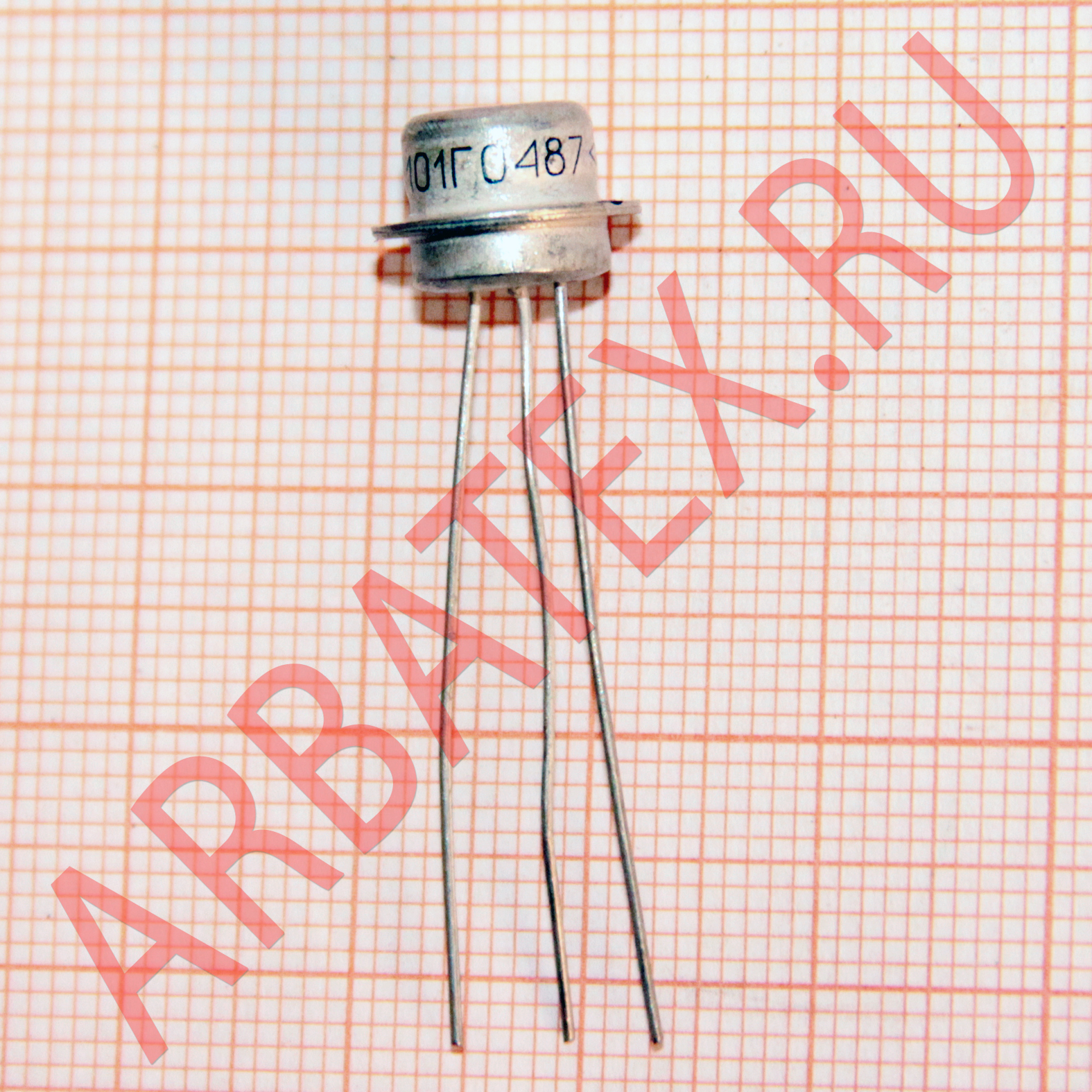

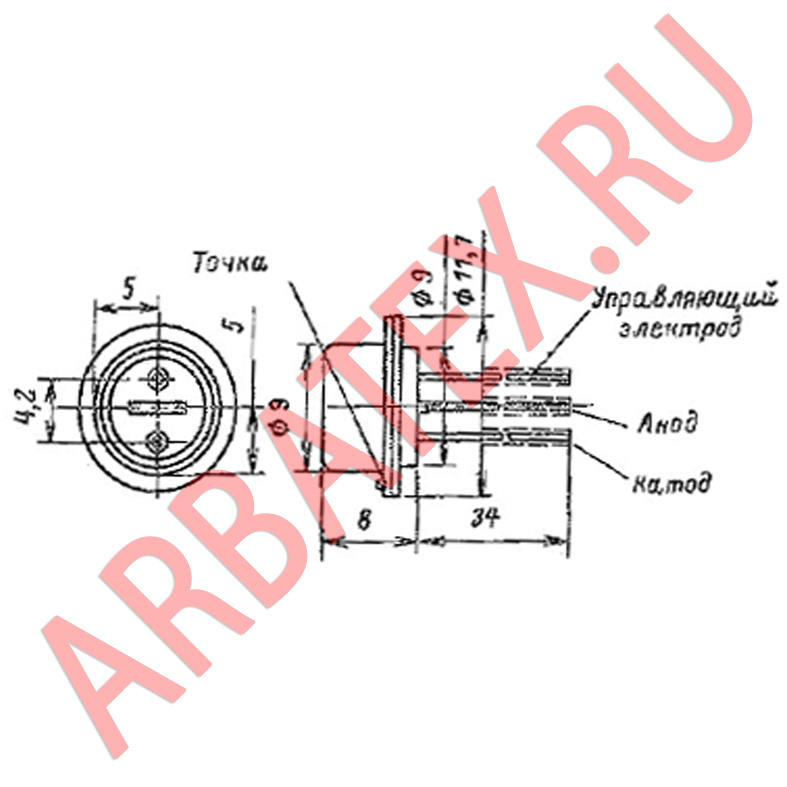

Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип прибора приводится на корпусе.

Предельные эксплуатационные данные

Постоянное напряжение в закрытом состоянии:
2У101А, 2У101Б, 2У101Ж, 2У101И, КУ101А, КУ101Б	50 В
2У101Г, КУ101Г	80 В
2У101Д, 2У101Е, КУ101Е	150 В
Постоянное обратное напряжение:
2У101А, 2У101Ж, КУ101А	10 В
2У101Б, 2У101И, КУ101Б	50 В
2У101Г, КУ101Г	80 В
2У101Д, 2У101Е, КУ101Е	150 В
Обратное постоянное напряжение управления	2 В
Минимальное напряжение в закрытом состоянии	10 В
Постоянный или средний ток в открытом состоянии:
при Т=-60...+70°С для 2У101А - 2У101И	75 мА
при Т=-60...+50°С для КУ101А - КУ101Е	75 мА
Импульсный ток в открытом состоянии:
при tи≤0,05 с и Iос.ср≤50 мА	300 мА
при tи≤10 с и Iос.ср≤50 мА	150 мА
при tи≤10 мкс и Iос.ср≤5 мА	1000 мА
Прямой постоянный ток управления	15 мА
Импульсная рассеиваемая мощность управления:
при tи≤10 мкс и Ру.ср≤25 мВт	0,5 Вт
при tи≤20 мкс и Ру.ср≤25 мВт	0,2 Вт
Средняя рассеиваемая мощность при Т=-60...+50°С	150 мВт
Скорость нарастания напряжения в закрытом состоянии	100 В/мкс
Защитный показатель при Т=—60...+70°С, Iос.и≤5 А, число включений не более 10000	5*10-8 А2*с
Температура окружающей среды:
2У101А - 2У101И	-60...+125°С
КУ101А - КУ101Е	-60...+85°С

Пайка выводов допускается не ближе 5 мм от корпуса паяльником с температурой +240°С в течение не более 10 с.
При пайке путем погружения выводов в припой температура припоя не должна превышать +260°С в течение не более 5 с.

При эксплуатации тиристоров в режиме с током в открытом состоянии более 50 А прямое напряжение на тиристор должно прикладываться ранее чем через половину периода следования импульса в открытом состоянии.

Параметры и характеристики

  Масса тиристора не более 2,25 г.

• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды
