ТЧИ100-9

ТЧИ100-9

Характеристики

900
100
900
100.8
15
М20
Воздушное
Штыревое
48Q0V6CJQ

Описание

Описание


ТЧИ100-9 - быстродействующий частотно-импульсный тиристор штыревого исполнения.
Предназначен для работы в статических преобразователях электроэнергии,
в силовых установках постоянного и переменного тока, в которых требуется малое время выключения и включения,
а также высокие критические скорости нарастания напряжения в закрытом состоянии и тока в открытом состоянии.
Выпускаются в металлокерамическом корпусе с жёстким выводом.
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала приводится на корпусе.

Параметры и характеристики

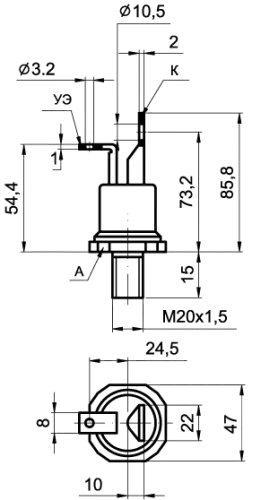

Габаритные размеры:
- общая длина - 100,8 мм
- длина шпильки - 15 мм
- резьба - М20

Максимально допустимый действующий ток - 100 А
Повторяющееся импульсное напряжение в закрытом состоянии
и повторяющееся импульсное обратное напряжение - 900 В

• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды
