Характеристики

900
63
900
67.7
15
М20
Воздушное
Штыревое
48Q0V6CJC

Описание

Описание

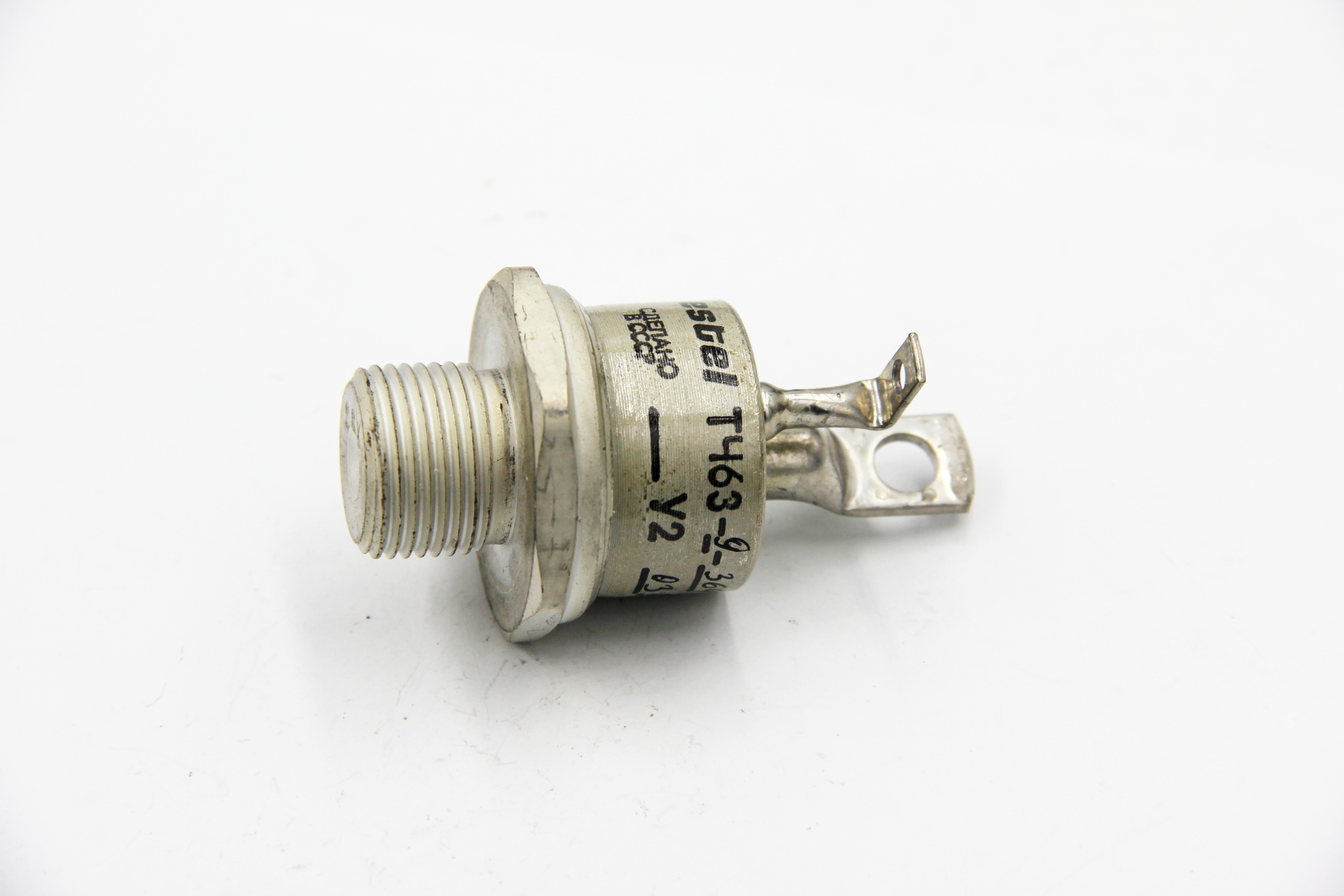

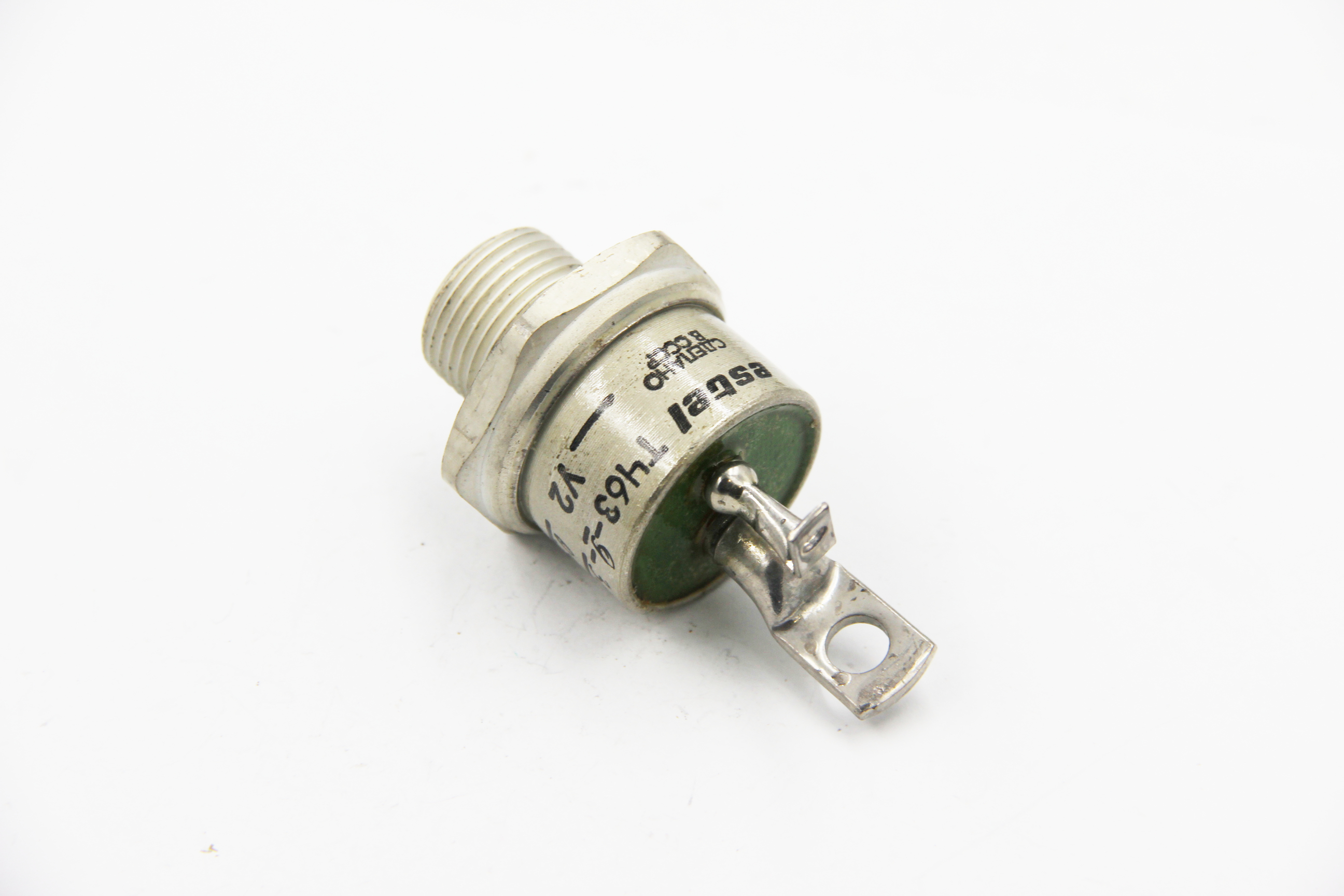

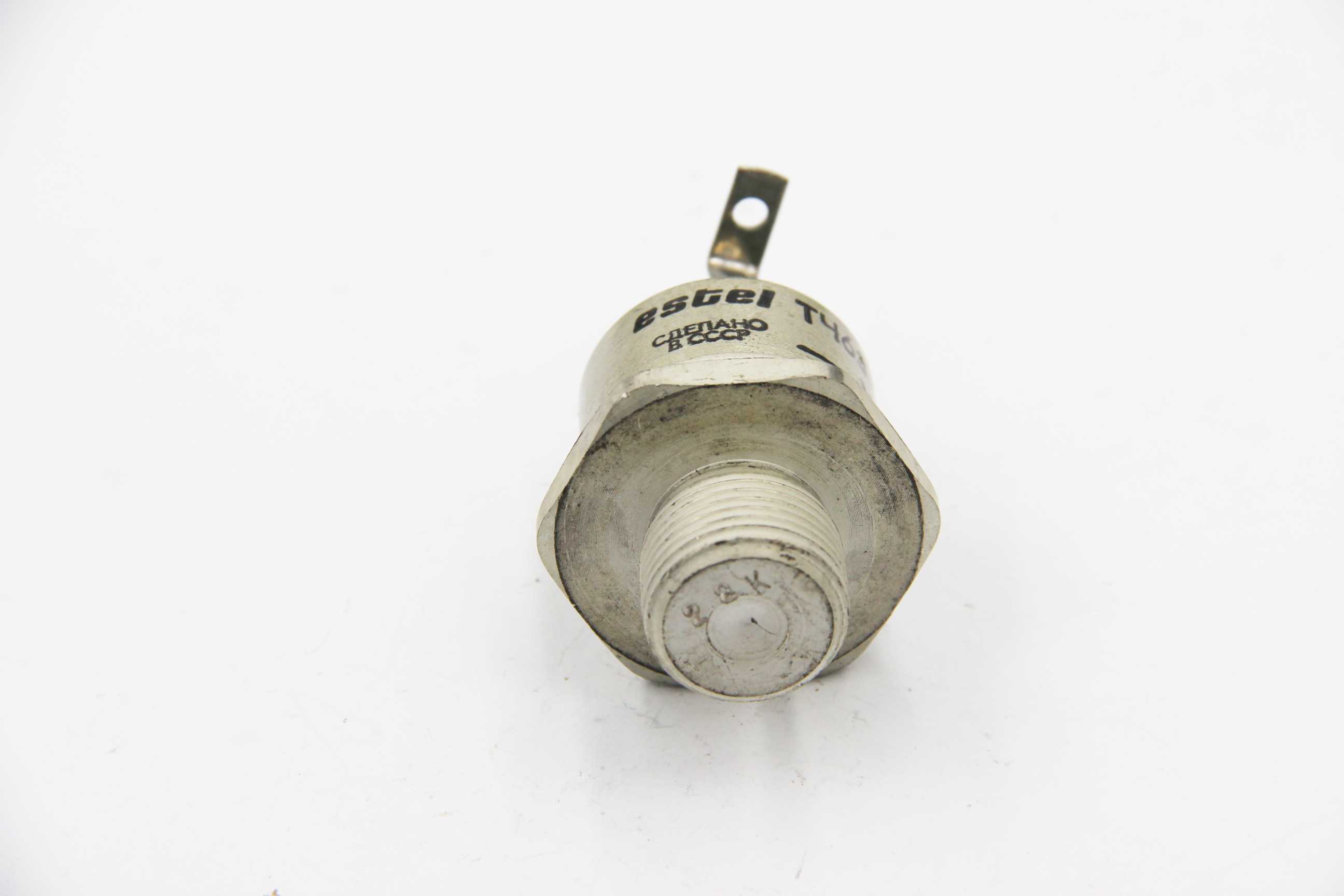

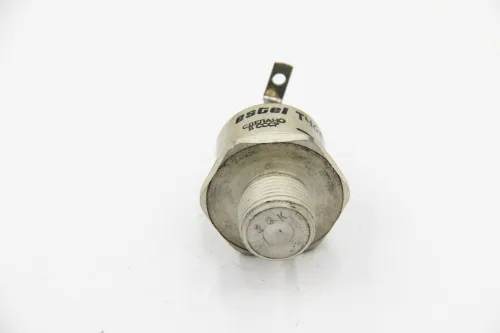

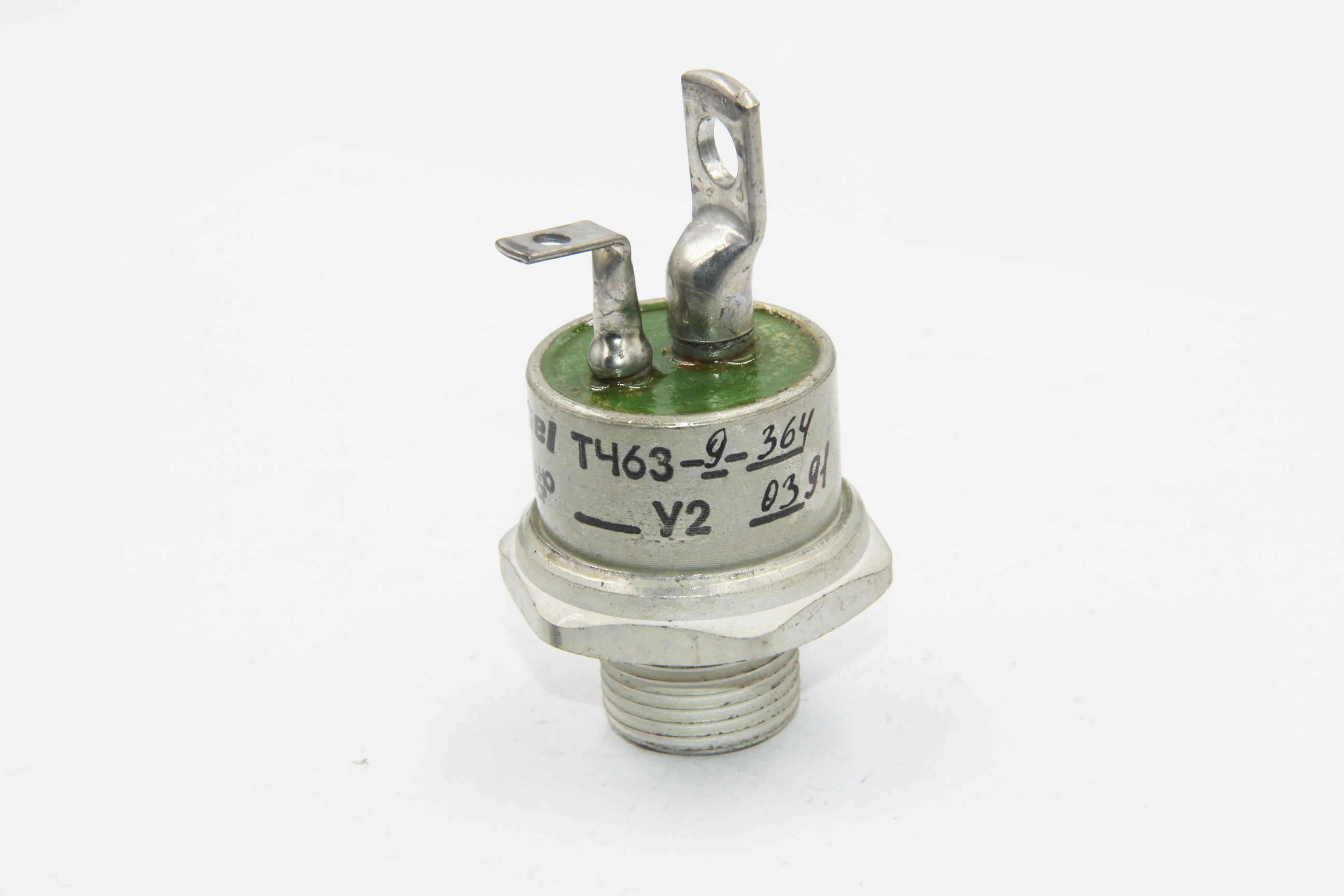

ТЧ63-9 - быстродействующий тиристор штыревого исполнения.
Предназначен для работы в статических преобразователях электроэнергии,
в силовых установках постоянного и переменного тока, в которых требуется малое время выключения и включения,
а также высокие критические скорости нарастания напряжения в закрытом состоянии и тока в открытом состоянии.
Выпускаются в металлостеклянном корпусе с жестким выводом.
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала приводится на корпусе.

Параметры и характеристики


Максимально допустимый действующий ток - 63 А
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 900 В

Габаритные размеры:
- общая длина - 67,7 мм
- длина шпильки - 15 мм
- резьба - М20

• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды
