Описание

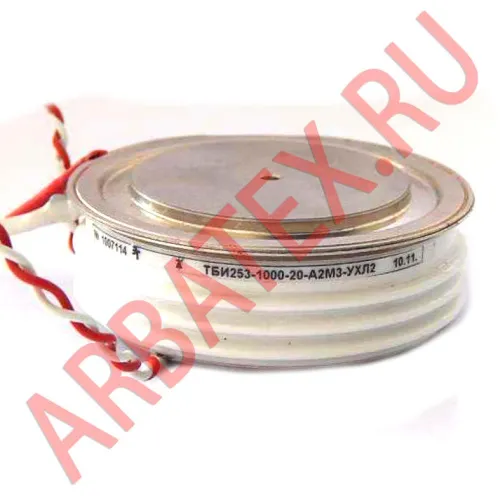

ТБИ253-1000-14 - быстродействующий частотно-импульcный тиристор таблеточного исполнения.
Предназначен для работы в статических преобразователях электроэнергии,
в силовых установках постоянного и переменного тока,
в которых требуется малое время выключения и включения,
а также высокие критические скорости нарастания напряжения в закрытом состоянии и тока в открытом состоянии.
Выпускается в металлокерамическом корпусе для двухстороннего охлаждения.
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала приводится на корпусе.
Параметры и характеристики
Максимально допустимый действующий ток - 1000 А
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 1400 В
Габаритные размеры:
- диаметр - 75 мм
- высота - 26 мм
Масса тиристора не более 580 г.
Тип применяемого охладителя - О153, О253, ОМ106.
• Uобр макс - Максимальное постоянное обратное напряжение
• Uзс макс - Максимальное напряжение в закрытом состоянии
• Iос ср макс - Максимальный средний прямой ток
• Uос макс - Максимальное напряжение в открытом состоянии
• Uу нот - Неотпирающее постоянное напряжение управления
• Iзс макс - Максимальный постоянный ток в закрытом состоянии
• Iобр макс - Максимально допустимый постоянный обратный ток
• Iу от - Отпирающий постоянный ток управления
• Uу от - Отпирающее напряжение управления
• t вкл - Время включения
• t выкл - Время выключения
• T - Температура окружающей среды
