ТБ333-320-16

Описание

Тиристор ТБ333-320-16 - переключающий полупроводниковый прибор, пропускающий ток в одном направлении.
Совмещает в себе функции выпрямителя, выключателя и усилителя.

ТБ333-320-16 - переключающий полупроводниковый прибор, пропускающий ток в одном направлении.
Состоит из трех вводов, одним из которых является управляющий электрод – используется для резкого перевода тиристора в состояния включения.
ТБ333-320-16 служит для управления мощными нагрузками с помощью слабых сигналов. Применяется ТБ333-320-16 в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.

Параметры и характеристики

Тиристор быстродействующий таблеточного исполнения.
Предназначен для работы в статических преобразователях электроэнергии, в силовых установках постоянного и переменного тока, в которых требуется малое время выключения и включения, а также высокие критические скорости нарастания напряжения в закрытом состоянии и тока в открытом состоянии.
Выпускается в металлокерамическом корпусе для двухстороннего охлаждения.
Максимально допустимый действующий ток - 320 А
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 1600 В
Охлаждение воздушное естественное или принудительное.
Обозначение типономинала и полярность выводов приводятся на корпусе.

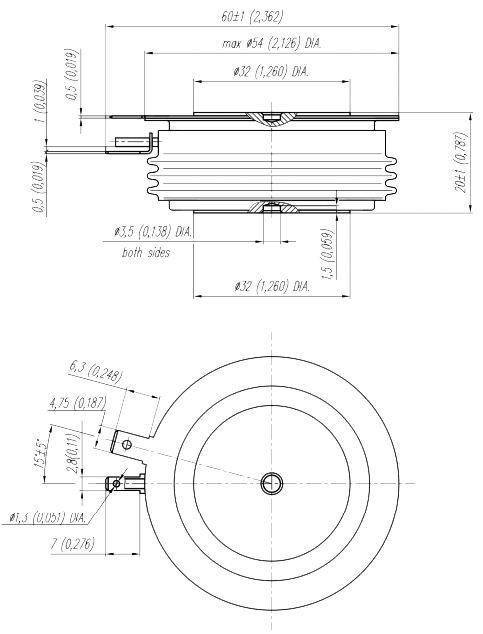

Габаритные размеры:
- диаметр - 54 мм
- высота - 20 мм
Масса тиристора не более 180 г.

Структура условного обозначения:
ТБ333-320-16-ХХХ
ТБ - тиристор быстродействующий;
3 - порядковый номер модификации конструкции;
3 - обозначение диаметра корпуса по ГОСТ 20859.1-89;
3 - обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;
320 - максимально допустимый действующий ток, А;
16 - класс по повторяющемуся напряжению;
Х - группа по критической скорости нарастания напряжения в закрытом состоянии;
Х - группа по времени выключения;
Х - пределы по импульсному напряжению в открытом состоянии.
