2С124Д-1Н

Описание стабилитрон 2С124Д-1Н

Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон 2С124Д-1Н предназначен для стабилизации номинального напряжения 2,4 В в диапазоне токов стабилизации 0,25...20,8 мА в герметизируемых интегральных микросхемах.
Бескорпусные, с гибкими выводами и защитным покрытием.

Параметры и характеристики стабилитрона 2С124Д-1Н:

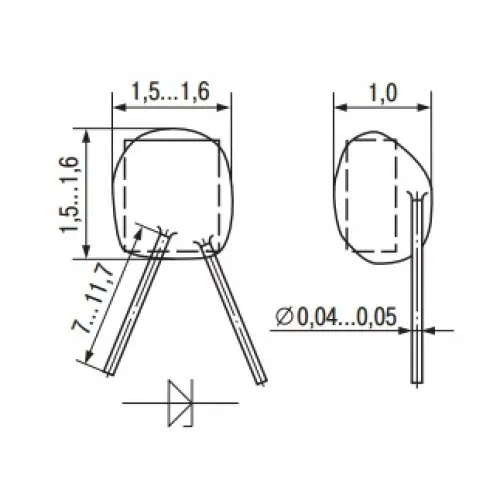

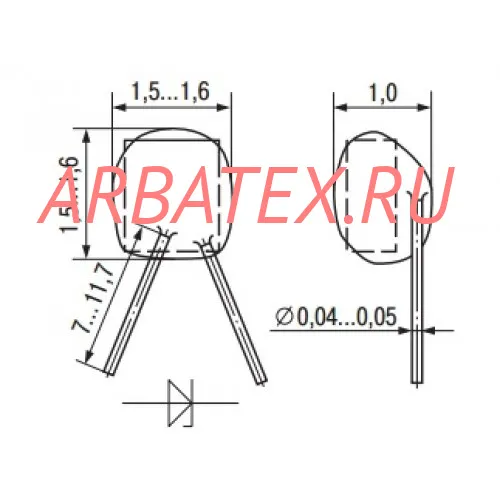

При расположении стабилитрона выводами к оператору анодный вывод находится слева.
Масса стабилитрона не белее 0,01 г.
Технические условия: аА0.339.092 ТУ.

Тип стабилитрона	Uст.				αUст.	Uпр. (при Iпр.)	rст.	Iст.		Рmax	Тк.max (Тп.)	Т окр.
	мин	ном	макс	Iст.ном.				мин	макс
	В	В	В	мА	%/С	В (мА)	Ом	мА	мА	Вт	°С	°С
2С124Д-1	2,2	2,4	2,6	3	-0,075	0,9 (10)	180	0,25	20,8	0,05	125	-60… +125
2С127Д-1	2,5	2,7	2,9	3	-0,075	0,9 (10)	180	0,25	18,5	0,05	125	-60… +125
2С130Д-1	2,8	3	3,2	3	-0,075	0,9 (10)	180	0,25	16,7	0,05	125	-60… +125
2С133Д-1	3,1	3,3	3,5	3	-0,075	0,9 (10)	180	0,25	15,2	0,05	125	-60… +125
2С136Д-1	3,4	3,6	3,8	3	-0,070	0,9 (10)	180	0,25	13,9	0,05	125	-60… +125
2С139Д-1	3,7	3,9	4,1	3	-0,065	0,9 (10)	180	0,25	12,8	0,05	125	-60… +125
2С143Д-1	4	4,3	4,6	3	-0,060	0,9 (10)	180	0,25	11,6	0,05	125	-60… +125

Условные обозначения электрических параметров стабилитронов:

  • Uст. - напряжение стабилизации стабилитрона;
  • αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
  • Uпр. - постоянное прямое напряжение;
  • Iпр. - постоянный прямой ток;
  • rст. - дифференциальное сопротивление стабилитрона;
  • Iст. - ток стабилизации стабилитрона;
  • Рmax - рассеиваемая мощность стабилитрона;
  • Тк. мах - максимально-допустимая температура корпуса стабилитрона;
  • Тп. мах - максимально-допустимая температура перехода стабилитрона;
  • Т окр. - температура окружающей среды.
