Стабилитроны КС170А кремниевые, сплавные, двуханодные, малой мощности.
Предназначены для применения в качестве опорного элемента в схемах стабилизации напряжения.
Используются для работы узлах и блоках аппаратуры общего назначения.
Изготавливаются во всеклиматическом исполнении «В».

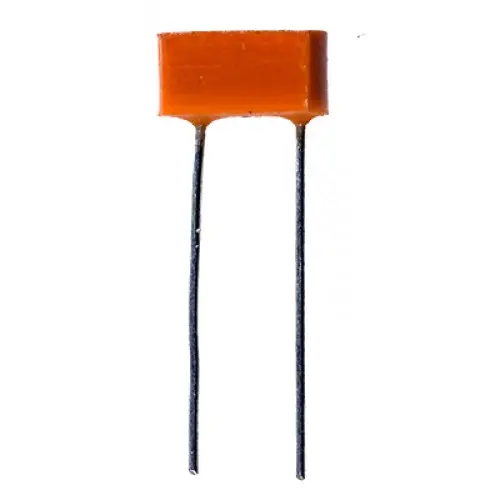

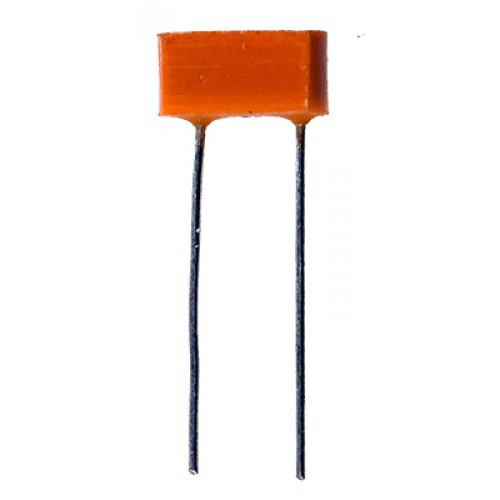

Выпускаются в пластмассовом корпусе с однонаправленными выводами.
Маркируются цифро-буквенным кодом на корпусе стабилитрона.
Для обозначения полярности со стороны катодного вывода проставляется точка.
Корпус типа КД-25, масса не более 0,3 г.
Категория качества: «ОТК».
Технические условия:
- приемка «1» ХЫ3.369.001ТУ.
Импортный аналог: 653C4.
Основные технические параметры стабилитрона КС170А:
• Номинальное напряжение стабилизации: 7 В при Iст 10 мА;
• Разброс напряжения стабилизации: 6,43... 7,59 В;
• Температурный коэффициент напряжения стабилизации: ±0,01 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ±1,5 %;
• Дифференциальное сопротивление стабилитрона : 20 Ом при Iст 10 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 20 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,15 Вт;
• Рабочий интервал температуры окружающей среды: -55... +100 °С

Технические характеристики стабилитронов 2С170А, КС170А:
Тип стабилитрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. |
---|
мин | ном | макс | Iст.ном. | мин | макс |
---|
В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С |
---|
2С170А | 6,43 | 7 | 7,59 | 10 | ±0,01 | - | 18 | 3 | 20 | 0,15 | 125 | -60… +125 |
КС170А | 6,43 | 7 | 7,59 | 10 | ±0,01 | - | 20 | 3 | 20 | 0,15 | 100 | -55… +100 |
Условные обозначения электрических параметров стабилитронов:
• Uст. - напряжение стабилизации стабилитрона;
• αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
• Uпр. - постоянное прямое напряжение;
• Iпр. - постоянный прямой ток;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса стабилитрона;
• Тп. мах - максимально-допустимая температура перехода стабилитрона;
• Т окр. - температура окружающей среды.
