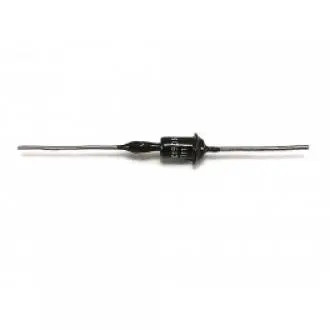

2С190П

Технические характеристики стабилитронов 2С190:

Тип стабилитрона	Uст. ном.	при Iст.	ΔUст.	αUст.	δUст.	rст.	Iст.		Рmax	Тк.max (Тп.)	Токр.
							мин.	макс.
	В	мА	мВ	%/°С	%	Ом	мА	мА	мВт	°С	°С
2С190Б	9	10	±5	±0,005	0,02	15	5	15	150	125	-60…+125
2С190В	9	10	±5	±0,002	0,02	15	5	15	150	125	-60…+125
2С190Г	9	10	±5	±0,001	0,02	15	5	15	150	125	-60…+125
2С190Д	9	10	±5	±0,0005	0,02	15	5	15	150	125	-60…+125
2С190Е	9	10	±5	±0,005	0,01	15	5	15	150	125	-60…+125
2С190Ж	9	10	±5	±0,002	0,01	15	5	15	150	125	-60…+125
2С190И	9	10	±5	±0,002	0,01	15	5	15	150	125	-60…+125
2С190К	9	10	±5	±0,0005	0,01	15	5	15	150	125	-60…+125
2С190Л	9	10	±5	±0,002	0,005	15	5	15	150	125	-60…+125
2С190М	9	10	±5	±0,002	0,005	15	5	15	150	125	-60…+125
2С190Н	9	10	±5	±0,0005	0,005	15	5	15	150	125	-60…+125
2С190П	9	10	±5	±0,002	0,002	15	5	15	150	125	-60…+125
2С190Р	9	10	±5	±0,0005	0,002	15	5	15	150	125	-60…+125
2С190С	9	10	±5	±0,002	0,001	15	5	15	150	125	-60…+125
2С190Т	9	10	±5	±0,0005	0,001	15	5	15	150	125	-60…+125
2С190У	9	10	±5	±0,0005	0,0005	15	5	15	150	125	-60…+125
2С190Ф	9	10	±5	±0,0005	0,0003	15	5	15	150	125	-60…+125

  • Uст. - напряжение стабилизации стабилитрона;
  • Iст. - ток стабилизации стабилитрона;
  • ΔUст. - разброс напряжения стабилизации;
  • αUст. - температурный коэффициент напряжения стабилизации;
  • δUст. - временная нестабильность напряжения стабилизации;
  • rст. - дифференциальное сопротивление стабилитрона;
  • Iст.мин. - минимальный ток стабилизации;
  • Iст.макс. - максимальный ток стабилизации;
  • Рmax - рассеиваемая мощность стабилитрона;
  • Тк. мах - максимально-допустимая температура корпуса;
  • Тп. мах - максимально-допустимая температура перехода;
  • Токр. - температура окружающей среды.
