Предназначены для применения в качестве источника номинального опорного напряжения 9 В в цепях постоянного тока в диапазоне токов стабилизации 5...15 мА.
Используются для работы в электронной аппаратуре специального назначения.

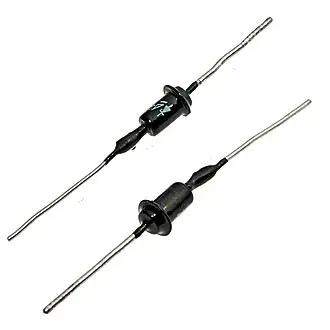

Выпускаются в металлостеклянном корпусе с гибкими разнонаправленными выводами.
Маркируются цифро-буквенным кодом, схема соединения электродов с выводами указывается на корпусе.
Корпус стабилитрона в рабочем режиме служит отрицательным электродом (катодом).
Тип корпуса КД-8, масса не более 1,0 г.
Категория качества: «ВП».
Технические условия:
- приемка «5» аА0.339.212ТУ.
Срок сохраняемости 25 лет со дня изготовления.
Основные технические параметры стабилитрона 2С190Б:
• Номинальное напряжение стабилизации: 9 В при Iст 10 мА;
• Разброс напряжения стабилизации: 8,5... 9,5 В;
• Температурный коэффициент напряжения стабилизации: ±0,005 %/°С;
• Дифференциальное сопротивление стабилитрона : 15 Ом при Iст 10 мА;
• Минимально допустимый ток стабилизации: 5 мА;
• Максимально допустимый ток стабилизации: 15 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,1 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С.
Технические характеристики стабилитронов 2С190:
| Тип стабилитрона | Uст. ном. | при Iст. | ΔUст. | αUст. | δUст. | rст. | Iст. | Рmax | Тк.max (Тп.) | Токр. |
|---|
| мин. | макс. |
|---|
| В | мА | мВ | %/°С | % | Ом | мА | мА | мВт | °С | °С |
|---|
| 2С190Б | 9 | 10 | ±5 | ±0,005 | 0,02 | 15 | 5 | 15 | 150 | 125 | -60…+125 |
| 2С190В | 9 | 10 | ±5 | ±0,002 | 0,02 | 15 | 5 | 15 | 150 | 125 | -60…+125 |
| 2С190Г | 9 | 10 | ±5 | ±0,001 | 0,02 | 15 | 5 | 15 | 150 | 125 | -60…+125 |
| 2С190Д | 9 | 10 | ±5 | ±0,0005 | 0,02 | 15 | 5 | 15 | 150 | 125 | -60…+125 |
| 2С190Е | 9 | 10 | ±5 | ±0,005 | 0,01 | 15 | 5 | 15 | 150 | 125 | -60…+125 |
| 2С190Ж | 9 | 10 | ±5 | ±0,002 | 0,01 | 15 | 5 | 15 | 150 | 125 | -60…+125 |
| 2С190И | 9 | 10 | ±5 | ±0,002 | 0,01 | 15 | 5 | 15 | 150 | 125 | -60…+125 |
| 2С190К | 9 | 10 | ±5 | ±0,0005 | 0,01 | 15 | 5 | 15 | 150 | 125 | -60…+125 |
| 2С190Л | 9 | 10 | ±5 | ±0,002 | 0,005 | 15 | 5 | 15 | 150 | 125 | -60…+125 |
| 2С190М | 9 | 10 | ±5 | ±0,002 | 0,005 | 15 | 5 | 15 | 150 | 125 | -60…+125 |
| 2С190Н | 9 | 10 | ±5 | ±0,0005 | 0,005 | 15 | 5 | 15 | 150 | 125 | -60…+125 |
| 2С190П | 9 | 10 | ±5 | ±0,002 | 0,002 | 15 | 5 | 15 | 150 | 125 | -60…+125 |
| 2С190Р | 9 | 10 | ±5 | ±0,0005 | 0,002 | 15 | 5 | 15 | 150 | 125 | -60…+125 |
| 2С190С | 9 | 10 | ±5 | ±0,002 | 0,001 | 15 | 5 | 15 | 150 | 125 | -60…+125 |
| 2С190Т | 9 | 10 | ±5 | ±0,0005 | 0,001 | 15 | 5 | 15 | 150 | 125 | -60…+125 |
| 2С190У | 9 | 10 | ±5 | ±0,0005 | 0,0005 | 15 | 5 | 15 | 150 | 125 | -60…+125 |
| 2С190Ф | 9 | 10 | ±5 | ±0,0005 | 0,0003 | 15 | 5 | 15 | 150 | 125 | -60…+125 |
