Описание стабилитрона 2С133Д1
Стабилитрон 2С133Д1 - кремниевые, сплавные, малой мощности.
Предназначены для стабилизации номинального напряжения 3,3 В в диапазоне токов стабилизации 3...81 мА.

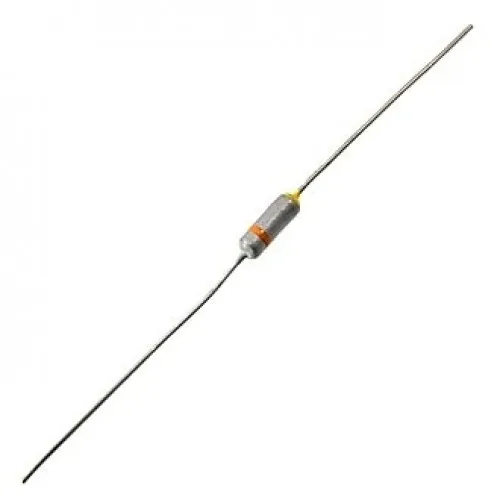

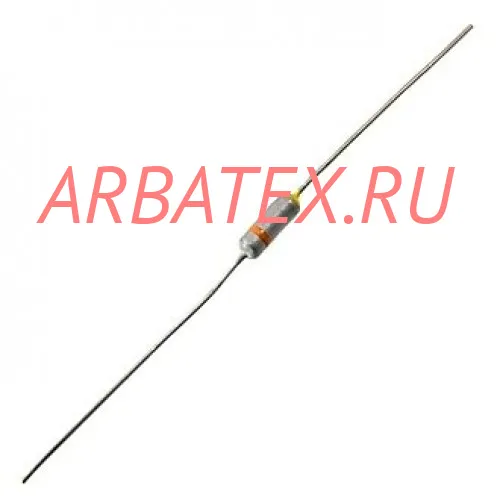

Выпускаются в стеклянном корпусе с гибкими выводами.
Тип прибора приводится на корпусе.
Масса стабилитронов не более 1 г.
Параметры и характеристики стабилитрона 2С133Д1:
Номинальное напряжение стабилизации: 3,3 В при Iст 10 мА;
Температурный коэффициент напряжения стабилизации: -0,11 %/°С;
Постоянное прямое напряжение: 1 В при Iпр 50 мА;
Дифференциальное сопротивление стабилитрона : 65 Ом при Iст 10 мА;
Минимально допустимый ток стабилизации: 3 мА;
Максимально допустимый ток стабилизации: 81 мА;
Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,3 Вт;
Рабочий интервал температуры окружающей среды: -60... +125 °С
| Тип стабилитрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. |
|---|
| мин | ном | макс | Iст.ном. | мин | макс |
|---|
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С |
|---|
| 2С124Д-1 | 2,2 | 2,4 | 2,6 | 3 | -0,075 | 0,9 (10) | 180 | 0,25 | 20,8 | 0,05 | 125 | -60… +125 |
| 2С127Д-1 | 2,5 | 2,7 | 2,9 | 3 | -0,075 | 0,9 (10) | 180 | 0,25 | 18,5 | 0,05 | 125 | -60… +125 |
| 2С130Д-1 | 2,8 | 3 | 3,2 | 3 | -0,075 | 0,9 (10) | 180 | 0,25 | 16,7 | 0,05 | 125 | -60… +125 |
| 2С133Д-1 | 3,1 | 3,3 | 3,5 | 3 | -0,075 | 0,9 (10) | 180 | 0,25 | 15,2 | 0,05 | 125 | -60… +125 |
| 2С136Д-1 | 3,4 | 3,6 | 3,8 | 3 | -0,070 | 0,9 (10) | 180 | 0,25 | 13,9 | 0,05 | 125 | -60… +125 |
| 2С139Д-1 | 3,7 | 3,9 | 4,1 | 3 | -0,065 | 0,9 (10) | 180 | 0,25 | 12,8 | 0,05 | 125 | -60… +125 |
| 2С143Д-1 | 4 | 4,3 | 4,6 | 3 | -0,060 | 0,9 (10) | 180 | 0,25 | 11,6 | 0,05 | 125 | -60… +125 |
Условные обозначения электрических параметров стабилитронов:
• Uст. - напряжение стабилизации стабилитрона;
• αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
• Uпр. - постоянное прямое напряжение;
• Iпр. - постоянный прямой ток;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса стабилитрона;
• Тп. мах - максимально-допустимая температура перехода стабилитрона;
• Т окр. - температура окружающей среды.
