Описание стабилитрона Д815Г
Стабилитроны Д815Г - кремниевые, диффузионно-сплавные, средней мощности.
Предназначены для стабилизации напряжения.

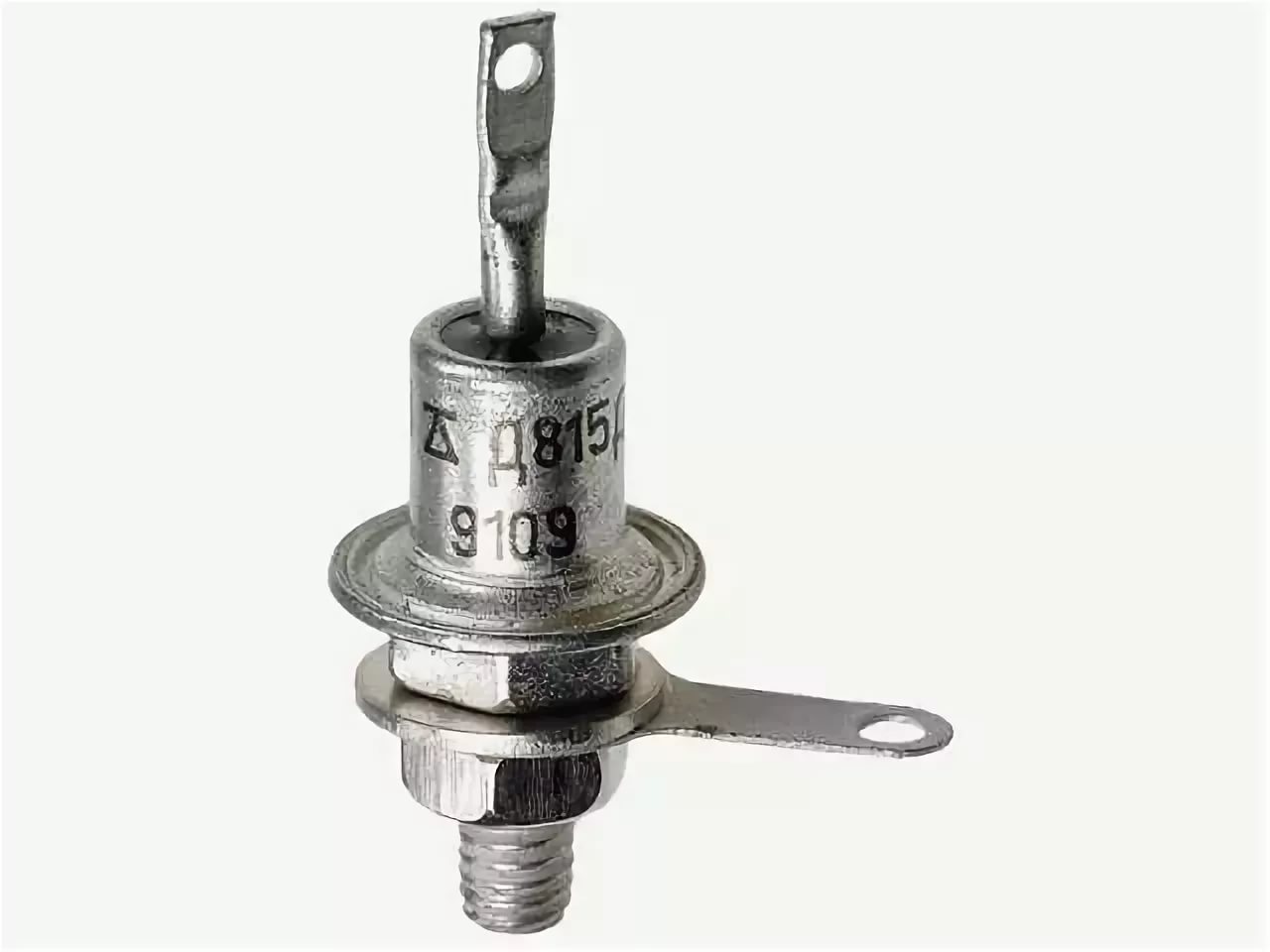

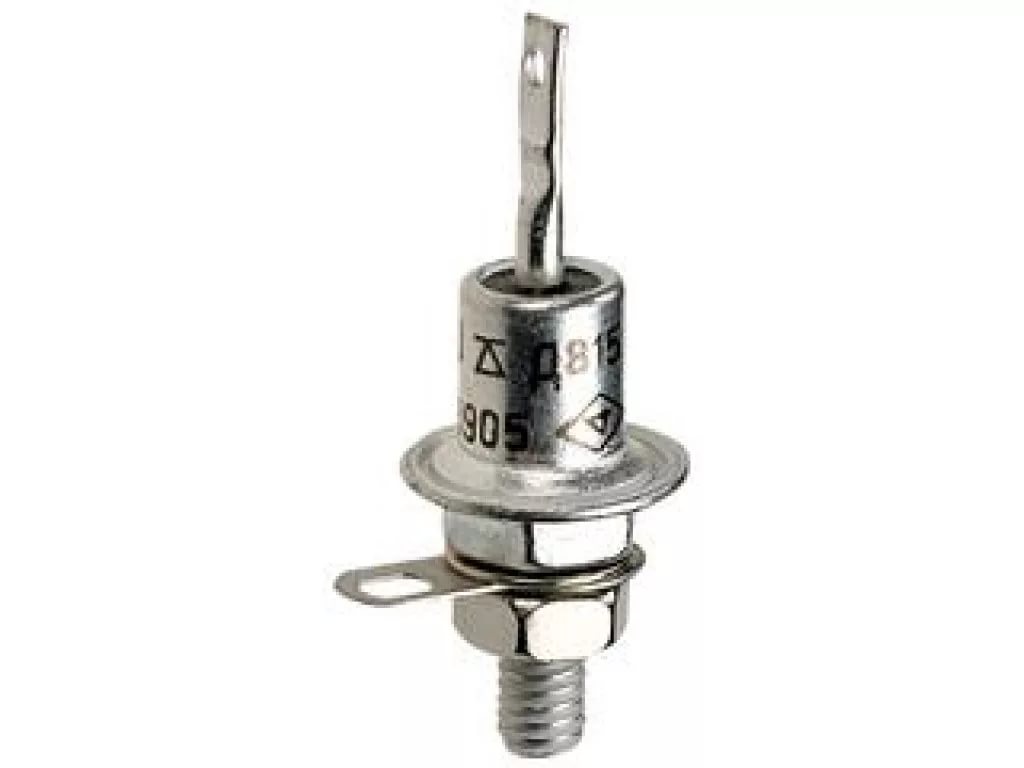

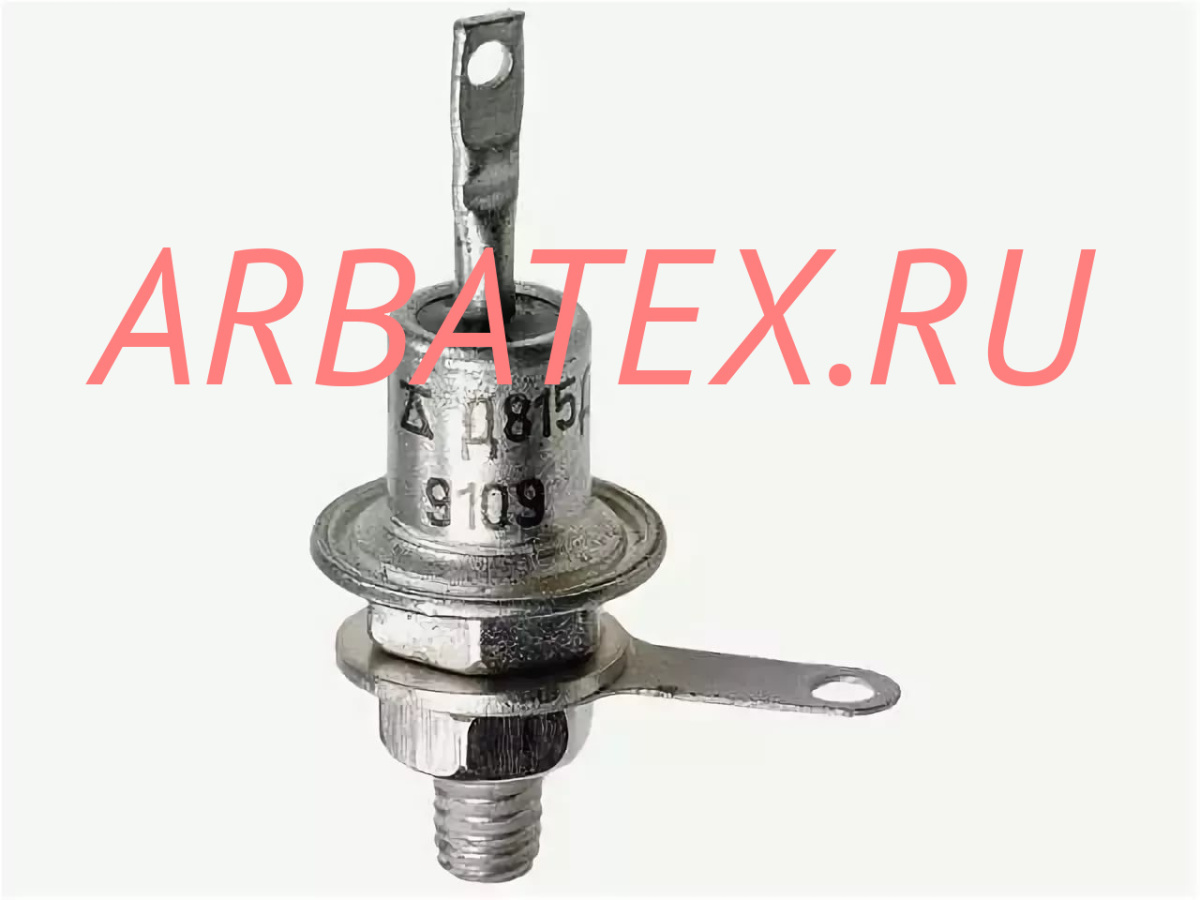

Выпускаются в металлостеклянном корпусе с жесткими выводами.
Тип стабилитрона приводится на корпусе.
Корпус стабилитрона в рабочем режиме служит отрицательным электродом (катодом).
Масса стабилитрона с комплектующими деталями не более 6
Технические характеристики стабилитронов Д815А, Д815Б, Д815В, Д815Г, Д815Д, Д815Е, Д815Ж:
| Тип стабилитрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. |
|---|
| мин | ном | макс | Iст.ном. | мин | макс |
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С |
| Д815А | 5 | 5,6 | 6,2 | 1000 | 0,045 | 1,5 (500) | 0,6 | 50 | 1400 | 8 | 125 | -60… +125 |
| Д815Б | 6,1 | 6,8 | 7,5 | 1000 | 0,05 | 1,5 (500) | 0,8 | 50 | 1150 | 8 | 125 | -60… +125 |
| Д815В | 7,4 | 8,2 | 9,1 | 1000 | 0,07 | 1,5 (500) | 1,0 | 50 | 950 | 8 | 125 | -60… +125 |
| Д815Г | 9 | 10 | 11 | 500 | 0,08 | 1,5 (500) | 1,8 | 25 | 800 | 8 | 125 | -60… +125 |
| Д815Д | 10,8 | 12 | 13,3 | 500 | 0,09 | 1,5 (500) | 2,0 | 25 | 650 | 8 | 125 | -60… +125 |
| Д815Е | 13,3 | 15 | 16,4 | 500 | 0,10 | 1,5 (500) | 2,5 | 25 | 550 | 8 | 125 | -60… +125 |
| Д815Ж | 16,2 | 18 | 19,4 | 500 | 0,11 | 1,5 (500) | 3,0 | 25 | 450 | 8 | 125 | -60… +125 |
Условные обозначения электрических параметров стабилитронов:
• Uст. - напряжение стабилизации стабилитрона;
• αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
• Uпр. - постоянное прямое напряжение;
• Iпр. - постоянный прямой ток;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса стабилитрона;
• Тп. мах - максимально-допустимая температура перехода стабилитрона;
• Т окр. - температура окружающей среды.
