2С133И

Предназначены для стабилизации номинального напряжения 3,3 В в диапазоне токов стабилизации 1...37,5 мА.
Используются для работы в электронной аппаратуре специального назначения.

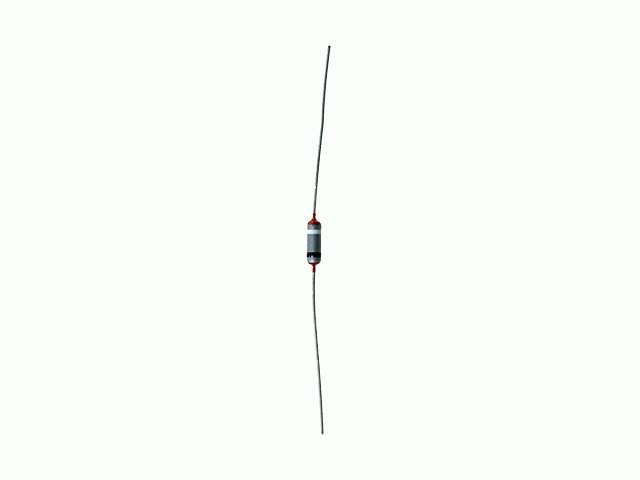

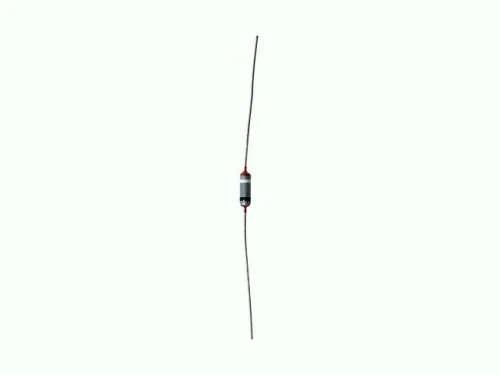

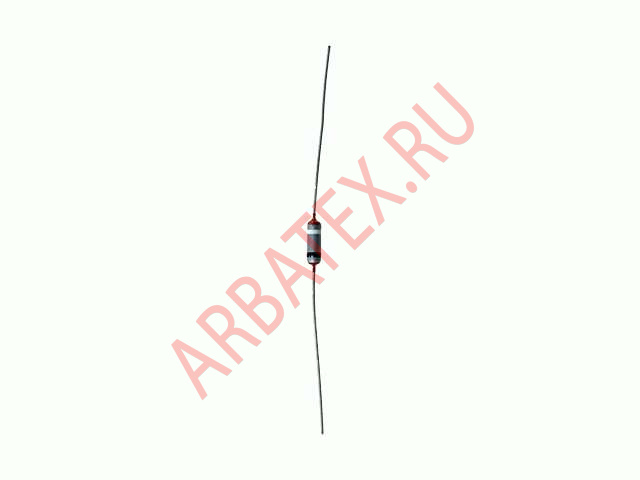

Выпускаются в стеклянном корпусе с гибкими выводами.
Для обозначения типа и полярности используется условная маркировка цветным кодом.
Со стороны анодного вывода  цвет метки на торце корпуса - желтый.
Со стороны катодного вывода цвет кольцевой полосы - оранжевый и цвет метки на торце корпуса - желтый.
Тип корпуса: КД-4-1, масса не более 0,3 г.
Категория качества: «ВП», «ОС».
Технические условия:
  - приемка «ВП» СМ3.362.839ТУ;
  - приемка «ОС» СМ3.362.839ТУ, аА0.339.190ТУ.
Зарубежный аналог: 1N746, HZ3,3.

Основные технические параметры стабилитрона 2С133В:
• Номинальное напряжение стабилизации: 3,3 В при Iст 5 мА;
• Разброс напряжения стабилизации: 3,1... 3,5 В;
• Дифференциальное сопротивление стабилитрона : 150 Ом при Iст 5 мА;
• Минимально допустимый ток стабилизации: 1 мА;
• Максимально допустимый ток стабилизации: 37,5 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,125 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С

Гарантии изготовителя:
Изготовитель гарантирует соответствие качества стабилитронов 2С133В требованиям технических условий при соблюдении потребителем условий и правил хранения, монтажа и эксплуатации, приведённых в ТУ.
Гарантийный срок не менее 25 лет с даты изготовления.
Минимальная наработка:
  - 80000 часов в режимах и условиях, допускаемых ТУ;
  - 100000 часов в облегченном режиме.
Гарантийная наработка исчисляется в пределах срока хранения.

Технические характеристики стабилитронов 2С133В, 2С147В, 2С156В:

Тип стабилитрона	Uст.				αUст.	Uпр. (при Iпр.)	rст.	Iст.		Рmax	Тк.max (Тп.)	Т окр.
	мин	ном	макс	Iст.ном.				мин	макс
	В	В	В	мА	%/С	В (мА)	Ом	мА	мА	Вт	°С	°С
2С133В	3,1	3,3	3,5	5	-0,10…-0,02	1 (50)	150	1	37,5	0,125	(150)	-60… +125
2С147В	4,5	4,7	4,9	5	-0,07	1 (50)	150	1	26,5	0,125	(150)	-60… +125
2С156В	5,3	5,9	5,9	5	+0,05	1 (50)	100	1	22,4	0,125	(150)	-60… +125

Условные обозначения электрических параметров стабилитронов:

  • Uст. - напряжение стабилизации стабилитрона;
  • αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
  • Uпр. - постоянное прямое напряжение;
  • Iпр. - постоянный прямой ток;
  • rст. - дифференциальное сопротивление стабилитрона;
  • Iст. - ток стабилизации стабилитрона;
  • Рmax - рассеиваемая мощность стабилитрона;
  • Тк. мах - максимально-допустимая температура корпуса стабилитрона;
  • Тп. мах - максимально-допустимая температура перехода стабилитрона;
  • Т окр. - температура окружающей среды.

Характеристики, параметры, схема, описание:

2С133В
