КС680А1

Стабилитроны КС680А1 кремниевые, диффузионно-сплавные, средней мощности.
Предназначены для стабилизации номинального напряжения 180 В в диапазоне токов стабилизации 2,5...28 мА.
Используются для работы в радиотехнических и электронных устройствах общего назначения.

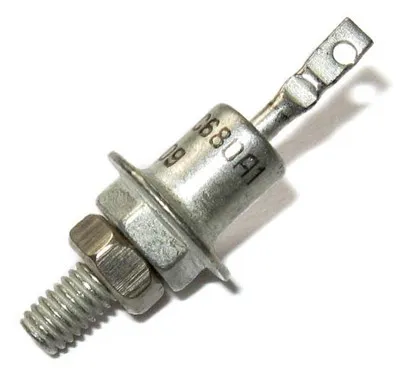

Выпускаются в металлостеклянном корпусе с жесткими выводами.
Корпус стабилитрона в рабочем режиме служит отрицательным электродом (катодом).
Маркируются цифро-буквенным кодом, схема соединения электродов с выводами указывается на корпусе.
Тип корпуса: КДЮ-11-3, масса не более 4,5 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК».
Технические условия:
  - приемка «1» - аА0.336.545ТУ.
Импортный аналог: 1N5386A, Motorola Semiconductor Products, США.

Основные технические параметры стабилитрона КС680А1:
• Номинальное напряжение стабилизации: 180 В при Iст 25 мА;
• Разброс напряжения стабилизации: 162... 198 В;
• Температурный коэффициент напряжения стабилизации: ±0,2 %/°С;
• Дифференциальное сопротивление стабилитрона: 330 Ом при Iст 30 мА;
• Минимально допустимый ток стабилизации: 2,5 мА;
• Максимально допустимый ток стабилизации: 28 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 5 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С
