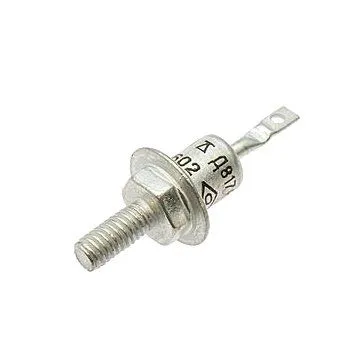

Основные технические параметры стабилитрона Д817В:
• Разброс напряжения стабилизации: 74... 90 В при Iст 50 мА;
• Температурный коэффициент напряжения стабилизации: 0,14 %/°С;
• Временная нестабильность напряжения стабилизации: ± 6 %;
• Постоянное прямое напряжение: 1,5 В при Iпр 500 мА;
• Дифференциальное сопротивление стабилитрона : 45 Ом;
• Минимально допустимый ток стабилизации: 5 мА;
• Максимально допустимый ток стабилизации: 60 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 5 Вт;
• Рабочий интервал температуры окружающей среды: -60... +120 °С.
Технические характеристики стабилитронов Д817А, Д817Б, Д817В, Д817Г:
| Тип стабилитрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. |
|---|
| мин | ном | макс | Iст.ном. | мин | макс |
|---|
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С |
|---|
| Д817А | 50,5 | 56 | 61,5 | 50 | 0,14 | 1,5 (500) | 35 | 5 | 90 | 5 | 130 | -60… +120 |
| Д817Б | 61 | 68 | 75 | 50 | 0,14 | 1,5 (500) | 40 | 5 | 75 | 5 | 130 | -60… +120 |
| Д817В | 74 | 82 | 90 | 50 | 0,14 | 1,5 (500) | 45 | 5 | 60 | 5 | 130 | -60… +120 |
| Д817Г | 90 | 100 | 110 | 50 | 0,14 | 1,5 (500) | 50 | 5 | 50 | 5 | 130 | -60… +120 |
Условные обозначения электрических параметров стабилитронов:
• Uст. - напряжение стабилизации стабилитрона;
• αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
• Uпр. - постоянное прямое напряжение;
• Iпр. - постоянный прямой ток;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса стабилитрона;
• Тп. мах - максимально-допустимая температура перехода стабилитрона;
