Описание стабилитрона 2С108Д
Предназначены для применения в качестве источника номинального опорного напряжения 6,4 В в цепях постоянного тока в диапазоне токов стабилизации 3...10 мА.

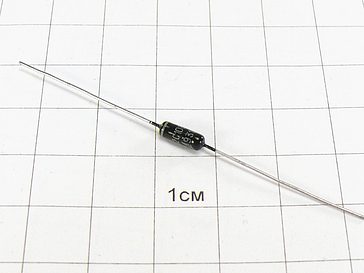

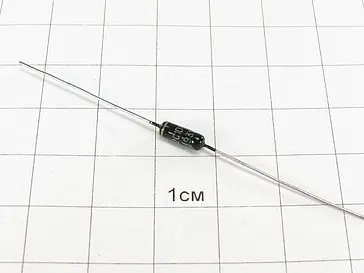

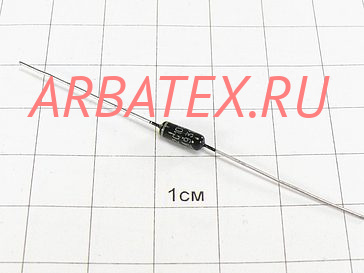

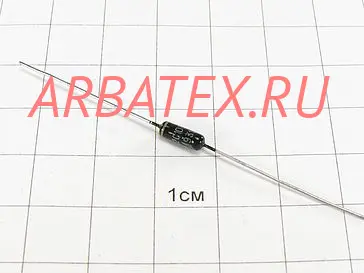

Выпускаются в стеклянном корпусе с гибкими выводами.
Тип стабилитрона приводится на корпусе.
Параметры и характеристики стабилитрона 2С108Д:
Стабилитроны 2С108Д кремниевые, эпитаксиально-планарные, малой мощности, прецизионные, класса 0,02.
Предназначены для применения в качестве источника номинального опорного напряжения 6,4 В в цепях постоянного тока в диапазоне токов стабилизации 3...10 мА.
Выпускаются в стеклянном корпусе с гибкими выводами.
Тип стабилитрона приводится на корпусе.
Со стороны вывода положительного для рабочего режима электрода (анода) на корпусе наносится белая полоса.
Масса стабилитрона не более 0,5 г.
Технические условия: аА0.339.436 ТУ, ПО.070.052.
Основные технические параметры стабилитрона 2С108Д:
• Номинальное напряжение стабилизации: 6,4 В при Iст 7,5 мА;
• Температурный коэффициент напряжения стабилизации: ±0,001 %/°С;
• Временная нестабильность напряжения стабилизации: ±0,01 %;
• Дифференциальное сопротивление стабилитрона : 15 Ом при Iст 7,5 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 10 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,070 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С
| Тип стабилитрона | Uст. ном. | при Iст. | ΔUст. | αUст. | δUст. | rст. | Iст. | Рmax | Тк.max (Тп.) | Токр. |
|---|
| мин. | макс. |
|---|
| В | мА | % | %/°С | % | Ом | мА | мА | мВт | °С | °С |
|---|
| 2С108А | 6,4 | 7,5 | ±5 | ±0,002 | 0,02 | 15 | 3 | 10 | 70 | 125 | -60…+125 |
| 2С108Б | 6,4 | 7,5 | ±5 | ±0,001 | 0,02 | 15 | 3 | 10 | 70 | 125 | -60…+125 |
| 2С108В | 6,4 | 7,5 | ±5 | ±0,0005 | 0,02 | 15 | 3 | 10 | 70 | 125 | -60…+125 |
| 2С108Г | 6,4 | 7,5 | ±5 | ±0,002 | 0,01 | 15 | 3 | 10 | 70 | 125 | -60…+125 |
| 2С108Д | 6,4 | 7,5 | ±5 | ±0,001 | 0,01 | 15 | 3 | 10 | 70 | 125 | -60…+125 |
| 2С108Е | 6,4 | 7,5 | ±5 | ±0,0005 | 0,01 | 15 | 3 | 10 | 70 | 125 | -60…+125 |
| 2С108Ж | 6,4 | 7,5 | ±5 | ±0,002 | 0,005 | 15 | 3 | 10 | 70 | 125 | -60…+125 |
| 2С108И | 6,4 | 7,5 | ±5 | ±0,001 | 0,005 | 15 | 3 | 10 | 70 | 125 | -60…+125 |
| 2С108К | 6,4 | 7,5 | ±5 | ±0,0005 | 0,005 | 15 | 3 | 10 | 70 | 125 | -60…+125 |
| 2С108Л | 6,4 | 7,5 | ±5 | ±0,001 | 0,002 | 15 | 3 | 10 | 70 | 125 | -60…+125 |
| 2С108М | 6,4 | 7,5 | ±5 | ±0,0005 | 0,002 | 15 | 3 | 10 | 70 | 125 | -60…+125 |
| 2С108Н | 6,4 | 7,5 | ±5 | ±0,001 | 0,001 | 15 | 3 | 10 | 70 | 125 | -60…+125 |
| 2С108П | 6,4 | 7,5 | ±5 | ±0,0005 | 0,001 | 15 | 3 | 10 | 70 | 125 | -60…+125 |
| 2С108Р | 6,4 | 7,5 | ±5 | ±0,0005 | 0,0005 | 15 | 3 | 10 | 70 | 125 | -60…+125 |
| 2С108С | 6,4 | 7,5 | ±5 | ±0,0005 | 0,0003 | 15 | 3 | 10 | 70 | 125 | -60…+125 |
• Uст. - напряжение стабилизации стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• ΔUст. - разброс напряжения стабилизации;
• αUст. - температурный коэффициент напряжения стабилизации;
• δUст. - временная нестабильность напряжения стабилизации;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст.мин. - минимальный ток стабилизации;
• Iст.макс. - максимальный ток стабилизации;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса;
• Тп. мах - максимально-допустимая температура перехода;
• Токр. - температура окружающей среды.
