2С151Т-1

Описание стабилитрона 2С151Т-1

Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон 2С151Т-1 служит для защиты электроаппаратуры от перенапряжений. Напряжение на 2С151Т-1 подают в обратной полярности.
Применяется в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.

Параметры и характеристики стабилитрона 2С151Т-1:

Стабилитроны 2С151Т-1 кремниевые, планарные, малой мощности.
Предназначены для стабилизации номинального напряжения 5,1В в диапазоне токов стабилизации 1...10,6 мА в герметизируемых интегральных микросхемах.

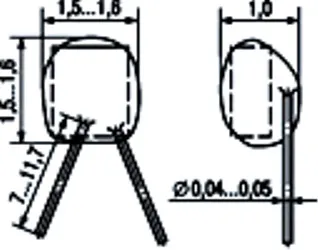

Бескорпусные, с гибкими выводами и защитным покрытием.
Тип стабилитрона и схема соединения электродов с выводами приводятся на этикетке.
Масса стабилитрона не более 0,01 г.
Технические условия: СМ3.362.843 ТУ.

Тип стабилитрона	Uст.	αUст.	Uпр. (при Iпр.)	rст.	Iст.	Рmax	Тк.max (Тп.)	Т окр.
мин	ном	макс	Iст.ном.	мин	макс
В	В	В	мА	%/С	В (мА)	Ом	мА	мА	Вт	°С	°С
2С147Т-1	4,4	4,7	4,9	3	-0,08	-	220	1	10,6	0,05	(150)	-60… +125
2С151Т-1	4,8	5,1	5,4	3	-0,06…+0,03	-	180	1	10	0,05	(150)	-60… +125
2С156Т-1	5,3	5,6	5,9	3	-0,04…+0,06	-	160	1	9	0,05	(150)	-60… +125
2С147У-1	4,2	4,7	5,2	3	-0,08	-	220	1	10,6	0,05	(150)	-60… +125
2С156У-1	5	5,6	6,2	3	-0,04...+0,06	-	160	1	9	0,05	(150)	-60… +125

Условные обозначения электрических параметров стабилитронов:

  • Uст. - напряжение стабилизации стабилитрона;
  • αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
  • Uпр. - постоянное прямое напряжение;
  • Iпр. - постоянный прямой ток;
  • rст. - дифференциальное сопротивление стабилитрона;
  • Iст. - ток стабилизации стабилитрона;
  • Рmax - рассеиваемая мощность стабилитрона;
  • Тк. мах - максимально-допустимая температура корпуса стабилитрона;
  • Тп. мах - максимально-допустимая температура перехода стабилитрона;
  • Т окр. - температура окружающей среды.
