Описание стабилитрона КС524Г
Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон КС524Г служит для защиты электроаппаратуры от перенапряжений. Напряжение на КС524Г подают в обратной полярности.
Стабилитрон КС524Г служит для защиты электроаппаратуры от перенапряжений.
Применяется в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.
Параметры и характеристики стабилитрона КС524Г:
Стабилитроны КС524Г кремниевые, диффузионно-сплавные, средней мощности, прецизионные.
Предназначены для стабилизации номинального напряжения 24 В в диапазоне токов стабилизации 3 до 19 мА с высокими требованиями к стабильности напряжения в диапазоне температур —60...+100 °С.

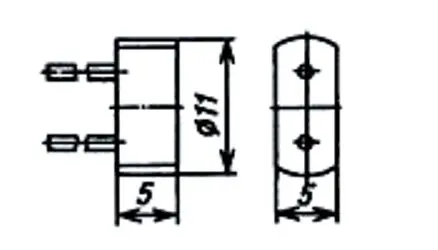

Выпускаются в пластмассовом корпусе с гибкими выводами.
Тип стабилитрона и схема соединения электродов с выводами приводятся на корпусе.
Масса стабилитрона не более 0,8 г.
Основные технические параметры стабилитрона КС524Г:
• Номинальное напряжение стабилизации: 24 В при iст 10 мА;
• Разброс напряжения стабилизации: 22,8... 25,2 В;
• Температурный коэффициент напряжения стабилизации: ±0,005 %/°С;
• Дифференциальное сопротивление стабилитрона: 40 Ом при iст 10 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 19 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,5 Вт;
• Рабочий интервал температуры окружающей среды: -60... +100 °С
