Д815А

Описание стабилитрона Д815А

Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон Д815А служит для защиты электроаппаратуры от перенапряжений. Напряжение на Д815А подают в обратной полярности.
Стабилитрон Д815А служит для защиты электроаппаратуры от перенапряжений.
Применяется в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.

Параметры и характеристики стабилитрона Д815А:

Стабилитроны Д815А кремниевые, диффузионно-сплавные, средней мощности.
Предназначены для стабилизации напряжения.

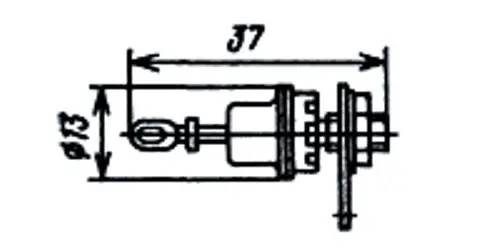

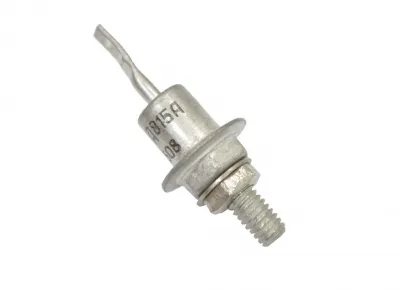

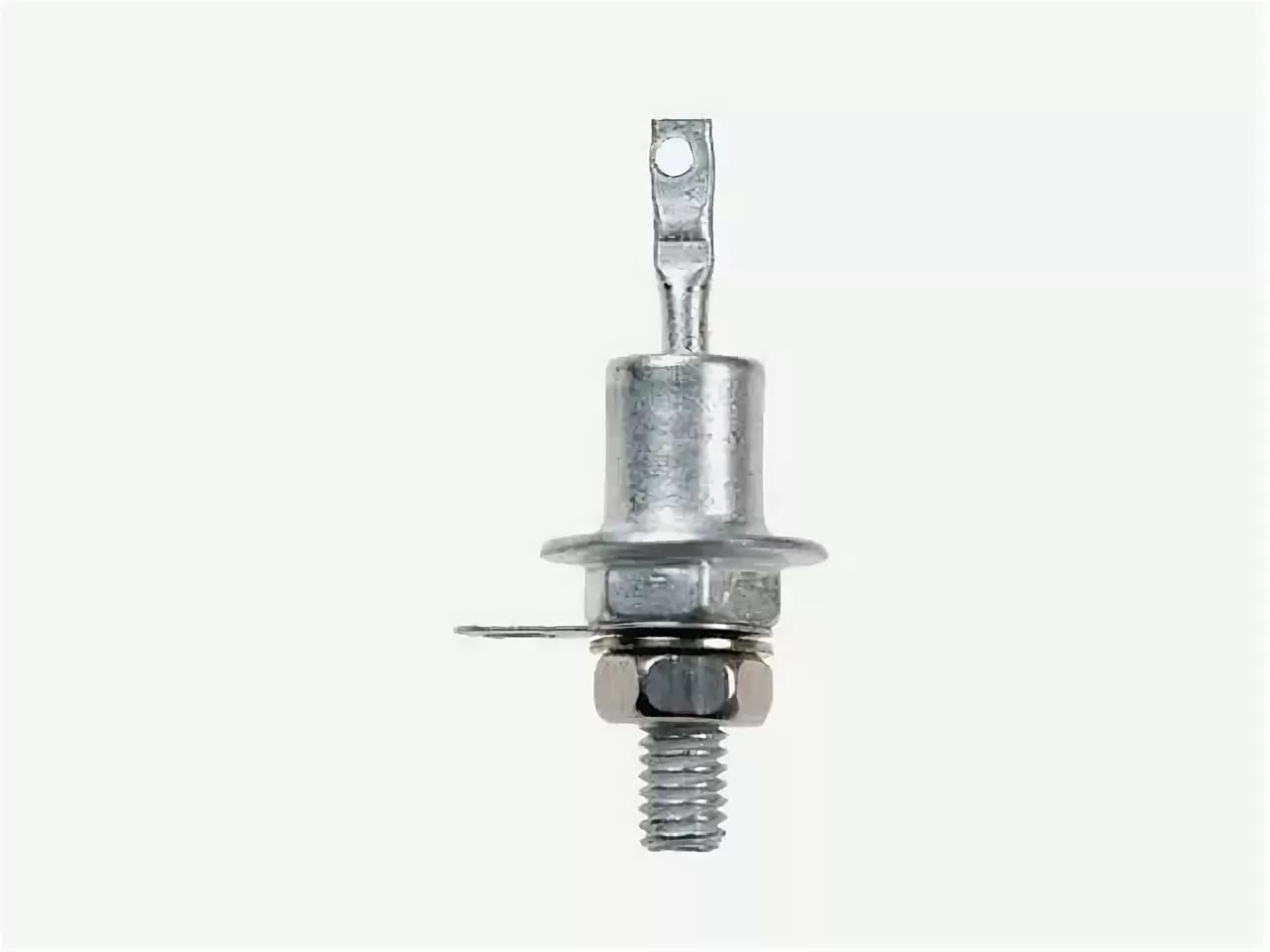

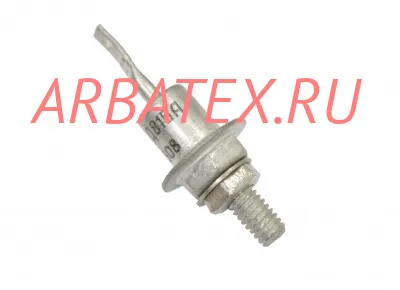

Выпускаются в металлостеклянном корпусе с жесткими выводами.
Тип стабилитрона приводится на корпусе.
Корпус стабилитрона в рабочем режиме служит отрицательным электродом (катодом).
Масса стабилитрона с комплектующими деталями не более 6 г.

Основные технические параметры стабилитрона Д815А:
• Разброс напряжения стабилизации: 5... 6,2 В при iст 1 А;
• Температурный коэффициент напряжения стабилизации: 0,045 %/°С;
• Временная нестабильность напряжения стабилизации: ± 4 %;
• Постоянное прямое напряжение: 1,5 В при iпр 500 мА;
• Дифференциальное сопротивление стабилитрона : 0,6 Ом;
• Минимально допустимый ток стабилизации: 50 мА;
• Максимально допустимый ток стабилизации: 1,4 А;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 8 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С

Технические характеристики стабилитронов Д815А, Д815Б, Д815В, Д815Г, Д815Д, Д815Е, Д815Ж:

Тип стабилитрона	Uст.	αUст.	Uпр. (при Iпр.)	rст.	Iст.	Рmax	Тк.max (Тп.)	Т окр.
мин	ном	макс	Iст.ном.	мин	макс
В	В	В	мА	%/С	В (мА)	Ом	мА	мА	Вт	°С	°С
Д815А	5	5,6	6,2	1000	0,045	1,5 (500)	0,6	50	1400	8	125	-60… +125
Д815Б	6,1	6,8	7,5	1000	0,05	1,5 (500)	0,8	50	1150	8	125	-60… +125
Д815В	7,4	8,2	9,1	1000	0,07	1,5 (500)	1,0	50	950	8	125	-60… +125
Д815Г	9	10	11	500	0,08	1,5 (500)	1,8	25	800	8	125	-60… +125
Д815Д	10,8	12	13,3	500	0,09	1,5 (500)	2,0	25	650	8	125	-60… +125
Д815Е	13,3	15	16,4	500	0,10	1,5 (500)	2,5	25	550	8	125	-60… +125
Д815Ж	16,2	18	19,4	500	0,11	1,5 (500)	3,0	25	450	8	125	-60… +125

Условные обозначения электрических параметров стабилитронов:

  • Uст. - напряжение стабилизации стабилитрона;
  • αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
  • Uпр. - постоянное прямое напряжение;
  • Iпр. - постоянный прямой ток;
  • rст. - дифференциальное сопротивление стабилитрона;
  • Iст. - ток стабилизации стабилитрона;
  • Рmax - рассеиваемая мощность стабилитрона;
  • Тк. мах - максимально-допустимая температура корпуса стабилитрона;
  • Тп. мах - максимально-допустимая температура перехода стабилитрона;
  • Т окр. - температура окружающей среды.
