2С108Н

Описание стабилитрона 2С108Н

Предназначены для применения в качестве источника номинального опорного напряжения 6,4 В в цепях постоянного тока в диапазоне токов стабилизации 3...10 мА.

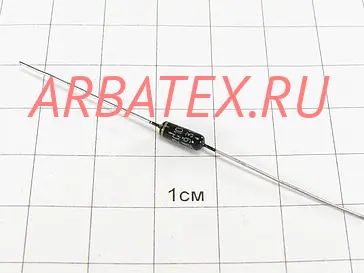

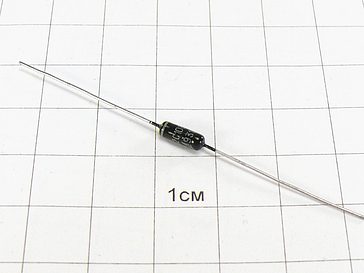

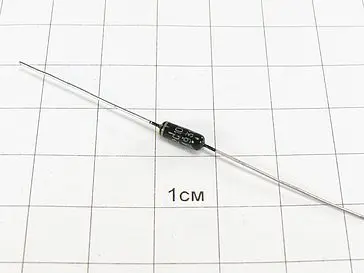

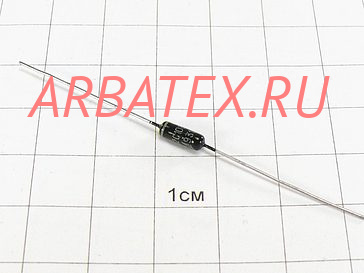

Выпускаются в стеклянном корпусе с гибкими выводами.
Тип стабилитрона приводится на корпусе.

Параметры и характеристики стабилитрона 2С108Н:

Стабилитроны 2С108Н кремниевые, эпитаксиально-планарные, малой мощности, прецизионные, класса 0,02.
Предназначены для применения в качестве источника номинального опорного напряжения 6,4 В в цепях постоянного тока в диапазоне токов стабилизации 3...10 мА.
Выпускаются в стеклянном корпусе с гибкими выводами.
Тип стабилитрона приводится на корпусе.
Со стороны вывода положительного для рабочего режима электрода (анода) на корпусе наносится белая полоса.
Масса стабилитрона не более 0,5 г.
Технические условия: аА0.339.436 ТУ, ПО.070.052.

Основные технические параметры стабилитрона 2С108Н:
• Номинальное напряжение стабилизации: 6,4 В при iст 7,5 мА;
• Температурный коэффициент напряжения стабилизации: ±0,002 %/°С;
• Временная нестабильность напряжения стабилизации: ±0,8 %;
• Дифференциальное сопротивление стабилитрона : 15 Ом при iст 7,5 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 10 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,070 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С

Тип стабилитрона	Uст. ном.	при Iст.	ΔUст.	αUст.	δUст.	rст.	Iст.		Рmax	Тк.max (Тп.)	Токр.
							мин.	макс.
	В	мА	%	%/°С	%	Ом	мА	мА	мВт	°С	°С
2С108А	6,4	7,5	±5	±0,002	0,02	15	3	10	70	125	-60…+125
2С108Б	6,4	7,5	±5	±0,001	0,02	15	3	10	70	125	-60…+125
2С108В	6,4	7,5	±5	±0,0005	0,02	15	3	10	70	125	-60…+125
2С108Г	6,4	7,5	±5	±0,002	0,01	15	3	10	70	125	-60…+125
2С108Д	6,4	7,5	±5	±0,001	0,01	15	3	10	70	125	-60…+125
2С108Е	6,4	7,5	±5	±0,0005	0,01	15	3	10	70	125	-60…+125
2С108Ж	6,4	7,5	±5	±0,002	0,005	15	3	10	70	125	-60…+125
2С108И	6,4	7,5	±5	±0,001	0,005	15	3	10	70	125	-60…+125
2С108К	6,4	7,5	±5	±0,0005	0,005	15	3	10	70	125	-60…+125
2С108Л	6,4	7,5	±5	±0,001	0,002	15	3	10	70	125	-60…+125
2С108М	6,4	7,5	±5	±0,0005	0,002	15	3	10	70	125	-60…+125
2С108Н	6,4	7,5	±5	±0,001	0,001	15	3	10	70	125	-60…+125
2С108П	6,4	7,5	±5	±0,0005	0,001	15	3	10	70	125	-60…+125
2С108Р	6,4	7,5	±5	±0,0005	0,0005	15	3	10	70	125	-60…+125
2С108С	6,4	7,5	±5	±0,0005	0,0003	15	3	10	70	125	-60…+125

  • Uст. - напряжение стабилизации стабилитрона;
  • Iст. - ток стабилизации стабилитрона;
  • ΔUст. - разброс напряжения стабилизации;
  • αUст. - температурный коэффициент напряжения стабилизации;
  • δUст. - временная нестабильность напряжения стабилизации;
  • rст. - дифференциальное сопротивление стабилитрона;
  • Iст.мин. - минимальный ток стабилизации;
  • Iст.макс. - максимальный ток стабилизации;
  • Рmax - рассеиваемая мощность стабилитрона;
  • Тк. мах - максимально-допустимая температура корпуса;
  • Тп. мах - максимально-допустимая температура перехода;
  • Токр. - температура окружающей среды.
