2С117А

Описание стабилитрона 2С117А

Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон 2С117А предназначен для применения в качестве источника опорного напряжения 6,4 В в цепях постоянного тока прецизионной аппаратуры в диапазоне токов стабилизации 3...12 мА.

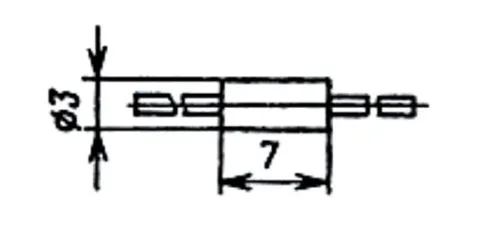

Выпускаются в стеклянном корпусе с гибкими выводами.

Параметры и характеристики стабилитрона 2С117А:

2С117А
Стабилитроны кремниевые, эпитаксиально-планарные, малой мощности, прецизионные, термокомпенсированные
- класса 0,02 - 2С117А, 2С117Б, 2С117В,
- класса 0,01 - 2С117Г, 2С117Д, 2С117Е,
- класса 0,005 - 2С117Ж, 2С117И, 2С117К,
- класса 0,002 - 2С117Л, 2С117М, 2С117Н, 2С117П.
Предназначены для применения в качестве источника опорного напряжения 6,4 В в цепях постоянного тока прецизионной аппаратуры в диапазоне токов стабилизации 3...12 мА.

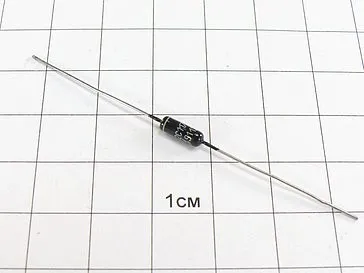

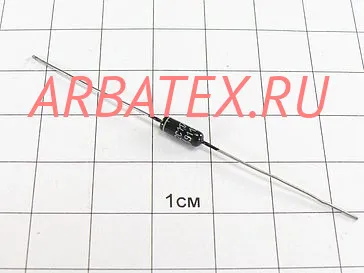

Выпускаются в стеклянном корпусе с гибкими выводами.
Тип стабилитрона и знак полярности приводятся на корпусе.
Масса стабилитрона не более 0,5 г.

Основные технические параметры стабилитрона 2С117А:
• Номинальное напряжение стабилизации: 6,4 В при iст 12 мА;
• Температурный коэффициент напряжения стабилизации: 0,002 %/°С;
• Временная нестабильность напряжения стабилизации: ± 1,3 %;
• Дифференциальное сопротивление стабилитрона : 20 Ом при iст 7,5 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 12 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,08 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С

Тип стабилитрона	Uст. ном.	при Iст.	ΔUст.	αUст.	δUст.	rст. (при Iст.)	Iст.		Рmax	Тк.max (Тп.)	Токр.
							мин.	макс.
	В	мА	%	%/°С	%	Ом (мА)	мА	мА	мВт	°С	°С
2С117А	6,4	3…12	±5	±0,002	0,02	20	3	12	80	125	-60…+125
2С117Б	6,4	3…12	±5	±0,001	0,02	20	3	12	80	125	-60…+125
2С117В	6,4	3…12	±5	±0,0005	0,02	20	3	12	80	125	-60…+125
2С117Г	6,4	3…12	±5	±0,002	0,01	20	3	12	80	125	-60…+125
2С117Д	6,4	3…12	±5	±0,001	0,01	20	3	12	80	125	-60…+125
2С117Е	6,4	3…12	±5	±0,0005	0,01	20	3	12	80	125	-60…+125
2С117Ж	6,4	3…12	±5	±0,002	0,005	20	3	12	80	125	-60…+125
2С117И	6,4	3…12	±5	±0,001	0,005	20	3	12	80	125	-60…+125
2С117К	6,4	3…12	±5	±0,0005	0,005	20	3	12	80	125	-60…+125
2С117Л	6,4	3…12	±5	±0,001	0,002	20	3	12	80	125	-60…+125
2С117М	6,4	3…12	±5	±0,0005	0,002	20	3	12	80	125	-60…+125
2С117Н	6,4	3…12	±5	±0,0005	0,002	20	3	12	80	125	-60…+125
2С117П	6,4	3…12	±5	±0,0005	0,002	20	3	12	80	125	-60…+125

  • Uст. - напряжение стабилизации стабилитрона;
  • Iст. - ток стабилизации стабилитрона;
  • ΔUст. - разброс напряжения стабилизации;
  • αUст. - температурный коэффициент напряжения стабилизации;
  • δUст. - временная нестабильность напряжения стабилизации;
  • rст. - дифференциальное сопротивление стабилитрона;
  • Iст.мин. - минимальный ток стабилизации;
  • Iст.макс. - максимальный ток стабилизации;
  • Рmax - рассеиваемая мощность стабилитрона;
  • Тк. мах - максимально-допустимая температура корпуса;
  • Тп. мах - максимально-допустимая температура перехода;
  • Токр. - температура окружающей среды.
