Описание стабилитрона 2С175А
Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон 2С175А служит для защиты электроаппаратуры от перенапряжений. Напряжение на 2С175А подают в обратной полярности.
Применяется в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.
Параметры и характеристики стабилитрона 2С175А:
Стабилитроны 2С175А кремниевые, сплавные, двуханодные, малой мощности.
Предназначены для стабилизации номинального напряжения 7,5 В в диапазоне токов стабилизации 3...22 мА и двустороннего ограничения напряжения.

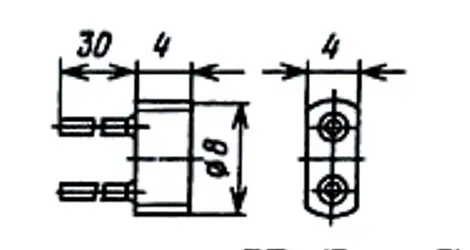

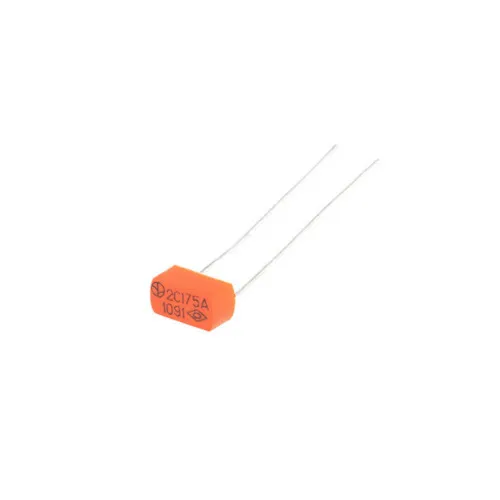

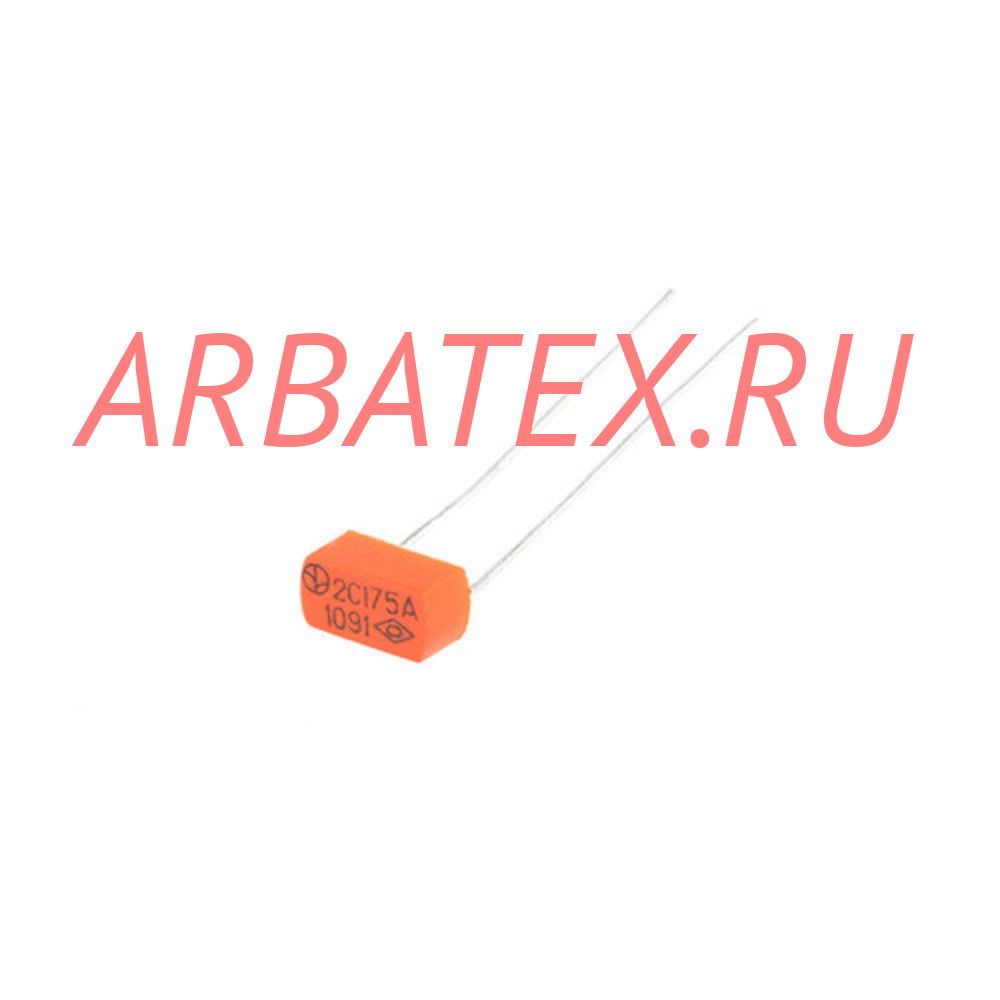

Выпускаются в пластмассовом корпусе с гибкими выводами.
Тип стабилитрона приводятся на корпусе.
Масса стабилитрона не более 0,3 г.
Технические условия: ХЫ3.369.004 ТУ.
Основные технические параметры стабилитрона 2С175А:
• Номинальное напряжение стабилизации: 7,5 В при iст 5 мА;
• Температурный коэффициент напряжения стабилизации: ±0,04 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ±1,5 %;
• Дифференциальное сопротивление стабилитрона : 16 Ом при iст 5 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 18 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,15 Вт;
• Рабочий интервал температуры окружающей среды: -55... +100 °С
| Тип стабилитрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. |
|---|
| мин | ном | макс | Iст.ном. | мин | макс |
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С |
| 2С175А | 6,82 | 7,5 | 8,21 | 5 | ±0,04 | - | 16 | 3 | 18 | 0,15 | (150) | -60… +125 |
| КС175А | 7 | 7,5 | 8 | 5 | ±0,04 | - | 16 | 3 | 18 | 0,15 | 100 | -55… +100 |
Условные обозначения электрических параметров стабилитронов:
• Uст. - напряжение стабилизации стабилитрона;
• αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
• Uпр. - постоянное прямое напряжение;
• Iпр. - постоянный прямой ток;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса стабилитрона;
• Тп. мах - максимально-допустимая температура перехода стабилитрона;
• Т окр. - температура окружающей среды.
