Описание стабилитрона 2С170А
Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон 2С170А служит для защиты электроаппаратуры от перенапряжений. Напряжение на 2С170А подают в обратной полярности.
Применяется в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.
Параметры и характеристики стабилитрона 2С170А:
Стабилитроны 2С170А кремниевые, сплавные, двуханодные, малой мощности.
Предназначены для применения в качестве опорного элемента в схемах стабилизации напряжения.

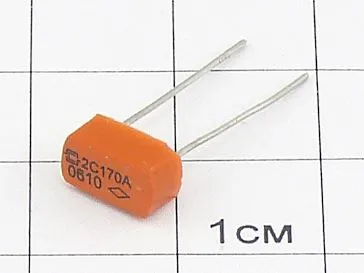

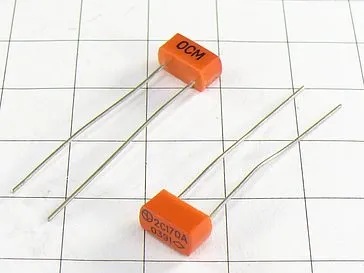

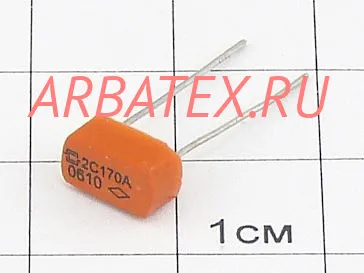

Выпускаются в пластмассовом корпусе с гибкими выводами.
Тип стабилитрона приводятся на корпусе.
Вывод, рекомендуемый для подключения к отрицательному полюсу источника питания, обозначается точкой на боковой поверхности корпуса.
Масса стабилитрона не более 0,3 г.
Технические условия: ХЫ3.369.004 ТУ..
Основные технические параметры стабилитрона 2С170А:
• Номинальное напряжение стабилизации: 7 В при iст 10 мА;
• Разброс напряжения стабилизации: 6,65... 7,35 В;
• Температурный коэффициент напряжения стабилизации: ±0,01 %/°С;
• Временная нестабильность напряжения стабилизации стабилитрона: ±1,5 %;
• Дифференциальное сопротивление стабилитрона : 20 Ом при iст 10 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 20 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,15 Вт;
• Рабочий интервал температуры окружающей среды: -55... +100 °С
| Тип стабилитрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. |
|---|
| мин | ном | макс | Iст.ном. | мин | макс |
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С |
| 2С170А | 6,43 | 7 | 7,59 | 10 | ±0,01 | - | 18 | 3 | 20 | 0,15 | 125 | -60… +125 |
| КС170А | 6,43 | 7 | 7,59 | 10 | ±0,01 | - | 20 | 3 | 20 | 0,15 | 100 | -55… +100 |
Условные обозначения электрических параметров стабилитронов:
• Uст. - напряжение стабилизации стабилитрона;
• αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
• Uпр. - постоянное прямое напряжение;
• Iпр. - постоянный прямой ток;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса стабилитрона;
• Тп. мах - максимально-допустимая температура перехода стабилитрона;
• Т окр. - температура окружающей среды.
