2С168Б

Описание стабилитрона 2С168Б

Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон 2С168Б служит для защиты электроаппаратуры от перенапряжений. Напряжение на 2С168Б подают в обратной полярности.
Применяется в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.

Параметры и характеристики стабилитрона 2С168Б:

Стабилитроны 2С168Б кремниевые, сплавные, с диффузионным экраном, малой мощности.
Предназначены для стабилизации номинального напряжения 6,8 В в диапазоне токов стабилизации 3...15 мА в составе герметизируемых микромодулей монолитной и капсулированной конструкции.

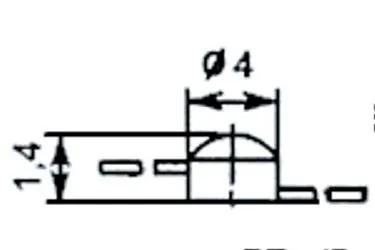

Бескорпусные, с гибкими выводами и защитным покрытием.
Маркируются двумя голубыми точками.
Катодный вывод расположен вблизи плоской части стабилитрона.
Масса стабилитрона не более 0,03 г.


Основные технические параметры стабилитрона 2С168Б:
• Номинальное напряжение стабилизации: 6,8 В при iст 10 мА;
• Разброс напряжения стабилизации: 6,2... 7,4 В;
• Температурный коэффициент напряжения стабилизации: ±0,07 %/°С;
• Постоянное прямое напряжение: 1 В при iпр 50 мА;
• Дифференциальное сопротивление стабилитрона : 40 Ом при iст 3 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 15 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,1 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С

Тип стабилитрона	Uст.	αUст.	Uпр. (при Iпр.)	rст.	Iст.	Рmax	Тк.max (Тп.)	Т окр.
мин	ном	макс	Iст.ном.	мин	макс
В	В	В	мА	%/С	В (мА)	Ом	мА	мА	Вт	°С	°С
2С133Б	3	3,3	3,7	10	-0,10	1 (50)	65	3	30	0,1	125	-60… +125
2С139Б	3,5	3,9	4,3	10	-0,10	1 (50)	60	3	26	0,1	125	-60… +125
2С147Б	4,1	4,7	5,2	10	-0,08...+0,02	1 (50)	56	3	21	0,1	125	-60… +125
2С156Б	5	5,6	6,4	10	-0,04…+0,07	1 (50)	45	3	18	0,1	125	-60… +125
2С168Б	6	6,8	7,5	10	+0,07	1 (50)	15	3	15	0,1	125	-60… +125

Условные обозначения электрических параметров стабилитронов:

  • Uст. - напряжение стабилизации стабилитрона;
  • αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
  • Uпр. - постоянное прямое напряжение;
  • Iпр. - постоянный прямой ток;
  • rст. - дифференциальное сопротивление стабилитрона;
  • Iст. - ток стабилизации стабилитрона;
  • Рmax - рассеиваемая мощность стабилитрона;
  • Тк. мах - максимально-допустимая температура корпуса стабилитрона;
  • Тп. мах - максимально-допустимая температура перехода стабилитрона;
  • Т окр. - температура окружающей среды.
