Описание стабилитрона 2С164М-1
Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон 2С164М-1 служит для защиты электроаппаратуры от перенапряжений. Напряжение на 2С164М-1 подают в обратной полярности.
Применяется в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.
Параметры и характеристики стабилитрона 2С164М-1:
Стабилитроны 2С164М1 кремниевые, планарные, малой мощности, прецизионные.
Предназначены для стабилизации номинального напряжения 6,4 В в диапазоне токов стабилизации 0,5...3 мА с высокими требованиями к стабильности напряжения в диапазоне температур —60...+125 °С в герметизируемых интегральных микросхемах.

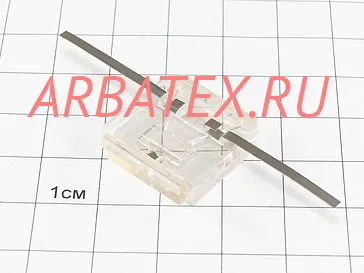

Бескорпусные, с гибкими выводами и защитным покрытием.
Тип стабилитрона и схема соединения электродов с выводами приводятся на индивидуальной таре.
Масса стабилитрона не более 0,01 г.
Основные технические параметры стабилитрона 2С164М1:
• Разброс напряжения стабилизации: 6... 6,7 В;
• Температурный коэффициент напряжения стабилизации: ±0,005 %/°С;
• Временная нестабильность напряжения стабилизации: ±0,1 %;
• Дифференциальное сопротивление стабилитрона : 120 Ом при iст 1,5 мА;
• Минимально допустимый ток стабилизации: 0,5 мА;
• Максимально допустимый ток стабилизации: 3 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,02 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С
| Тип стабилитрона | Uст. ном. | при Iст. | ΔUст. | αUст. | δUст. | rст. | Iст. | Рmax | Тк.max (Тп.) | Токр. |
|---|
| мин. | макс. |
| В | мА | мВ | %/°С | % | Ом | мА | мА | мВт | °С | °С |
| 2С164М-1 | 6,4 | 1,5 | ±60 | ±0,005 | 0,1 | 120 | 0,5 | 3 | 20 | 125 | -60…+125 |
| 2С164М-1Н | 6,4 | 1,5 | ±60 | ±0,005 | 0,3 | 120 | 0,5 | 3 | 20 | 125 | -60…+125 |
• Uст. - напряжение стабилизации стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• ΔUст. - разброс напряжения стабилизации;
• αUст. - температурный коэффициент напряжения стабилизации;
• δUст. - временная нестабильность напряжения стабилизации;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст.мин. - минимальный ток стабилизации;
• Iст.макс. - максимальный ток стабилизации;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса;
• Тп. мах - максимально-допустимая температура перехода;
• Токр. - температура окружающей среды.
