Описание стабилитрона 2С156Б
Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон 2С156Б служит для защиты электроаппаратуры от перенапряжений. Напряжение на 2С156Б подают в обратной полярности.
Применяется в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.
Параметры и характеристики стабилитрона 2С156Б:
Стабилитроны 2С156Б кремниевые, сплавные, с диффузионным экраном, малой мощности.
Предназначены для стабилизации номинального напряжения 5,6 В в диапазоне токов стабилизации 3...18 мА в составе герметизируемых микромодулей монолитной и капсулированной конструкции.

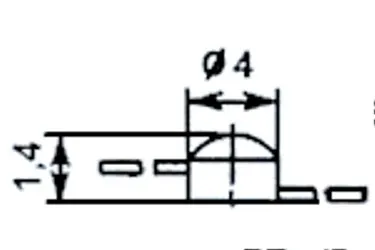

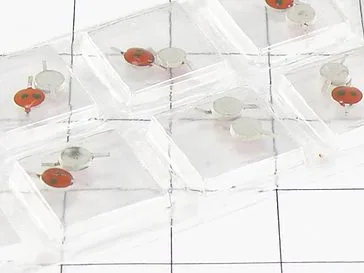

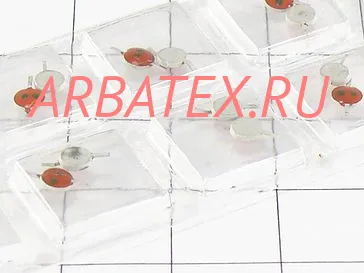

Бескорпусные, с гибкими выводами и защитным покрытием.
Маркируются двумя зелеными точками.
Катодный вывод расположен вблизи плоской части стабилитрона.
Масса стабилитрона не более 0,03 г.
Основные технические параметры стабилитрона 2С156Б:
• Номинальное напряжение стабилизации: 5,6 В при iст 10 мА;
• Разброс напряжения стабилизации: 5... 6,14 В;
• Температурный коэффициент напряжения стабилизации: -0,04 %/°С;
• Дифференциальное сопротивление стабилитрона : 160 Ом при iст 3 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 18 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,1 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С
| Тип стабилитрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. |
|---|
| мин | ном | макс | Iст.ном. | мин | макс |
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С |
| 2С133Б | 3 | 3,3 | 3,7 | 10 | -0,10 | 1 (50) | 65 | 3 | 30 | 0,1 | 125 | -60… +125 |
| 2С139Б | 3,5 | 3,9 | 4,3 | 10 | -0,10 | 1 (50) | 60 | 3 | 26 | 0,1 | 125 | -60… +125 |
| 2С147Б | 4,1 | 4,7 | 5,2 | 10 | -0,08...+0,02 | 1 (50) | 56 | 3 | 21 | 0,1 | 125 | -60… +125 |
| 2С156Б | 5 | 5,6 | 6,4 | 10 | -0,04…+0,07 | 1 (50) | 45 | 3 | 18 | 0,1 | 125 | -60… +125 |
| 2С168Б | 6 | 6,8 | 7,5 | 10 | +0,07 | 1 (50) | 15 | 3 | 15 | 0,1 | 125 | -60… +125 |
Условные обозначения электрических параметров стабилитронов:
• Uст. - напряжение стабилизации стабилитрона;
• αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
• Uпр. - постоянное прямое напряжение;
• Iпр. - постоянный прямой ток;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса стабилитрона;
• Тп. мах - максимально-допустимая температура перехода стабилитрона;
• Т окр. - температура окружающей среды.
