Описание стабилитрона 2С147Г
Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон 2С147Г служит для защиты электроаппаратуры от перенапряжений. Напряжение на 2С147Г подают в обратной полярности.
Применяется в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.
Параметры и характеристики стабилитрона 2С147Г:
Стабилитроны 2С147Г кремниевые, малой мощности.
Предназначены для стабилизации напряжения 4,7 В в диапазоне токов стабилизации 1...37,5 мА.

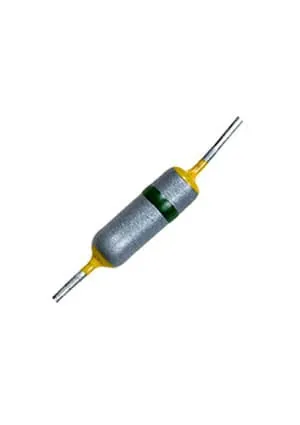

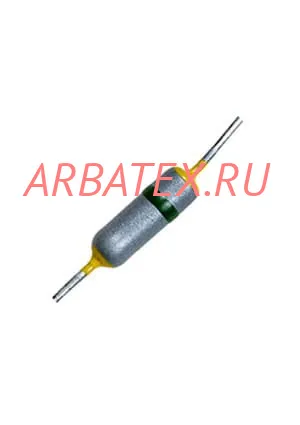

Выпускаются в стеклянном корпусе с гибкими выводами.
Тип стабилитрона и схема соединения электродов с выводами приводятся на корпусе.
Допускается условная маркировка стабилитронов цветным кодом.
Масса стабилитрона не более 0,5 г.
Основные технические параметры стабилитрона 2С147Г:
• Номинальное напряжение стабилизации: 4,7 В при iст 5 мА;
• Разброс напряжения стабилизации: 4,2... 5,2 В;
• Температурный коэффициент напряжения стабилизации: -0,07 %/°С;
• Дифференциальное сопротивление стабилитрона : 150 Ом при iст 5 мА;
• Минимально допустимый ток стабилизации: 1 мА;
• Максимально допустимый ток стабилизации: 26,5 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,125 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С
Тип стабилитрона
|
Uст.
|
αUст.
|
Uпр. (при Iпр.)
|
rст.
|
Iст.
|
Рmax
|
Тк.max (Тп.)
|
Т окр.
|
мин
|
ном
|
макс
|
Iст.ном.
|
мин
|
макс
|
В
|
В
|
В
|
мА
|
%/С
|
В (мА)
|
Ом
|
мА
|
мА
|
Вт
|
°С
|
°С
|
2С133Г
|
3
|
3,3
|
3,6
|
5
|
-0,10…-0,02
|
1 (50)
|
150
|
1
|
37,5
|
0,125
|
(150)
|
-60… +125
|
2С147Г
|
4,2
|
4,7
|
5,2
|
5
|
-0,07
|
1 (50)
|
150
|
1
|
26,5
|
0,125
|
(150)
|
-60… +125
|
2С156Г
|
5
|
5,6
|
6,2
|
5
|
+0,07
|
1 (50)
|
100
|
1
|
22,4
|
0,125
|
(150)
|
-60… +125
|
Условные обозначения электрических параметров стабилитронов:
• Uст. - напряжение стабилизации стабилитрона;
• αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
• Uпр. - постоянное прямое напряжение;
• Iпр. - постоянный прямой ток;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса стабилитрона;
• Тп. мах - максимально-допустимая температура перехода стабилитрона;
• Т окр. - температура окружающей среды.
