Описание стабилитрона 2С147В
Стабилитрон - это полупроводниковый диод, используемый для стабилизации постоянного напряжения на нагрузке.
Стабилитрон 2С147В служит для защиты электроаппаратуры от перенапряжений. Напряжение на 2С147В подают в обратной полярности.
Применяется в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.
Параметры и характеристики стабилитрона 2С147В:
Стабилитроны 2С147В кремниевые, диффузионно-сплавные, малой мощности.
Предназначены для стабилизации напряжения 4,7 В в диапазоне токов стабилизации 1...37,5 мА.

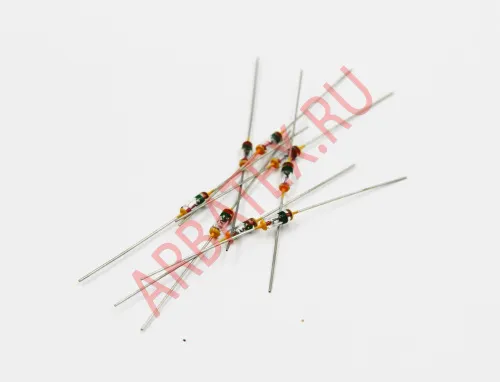

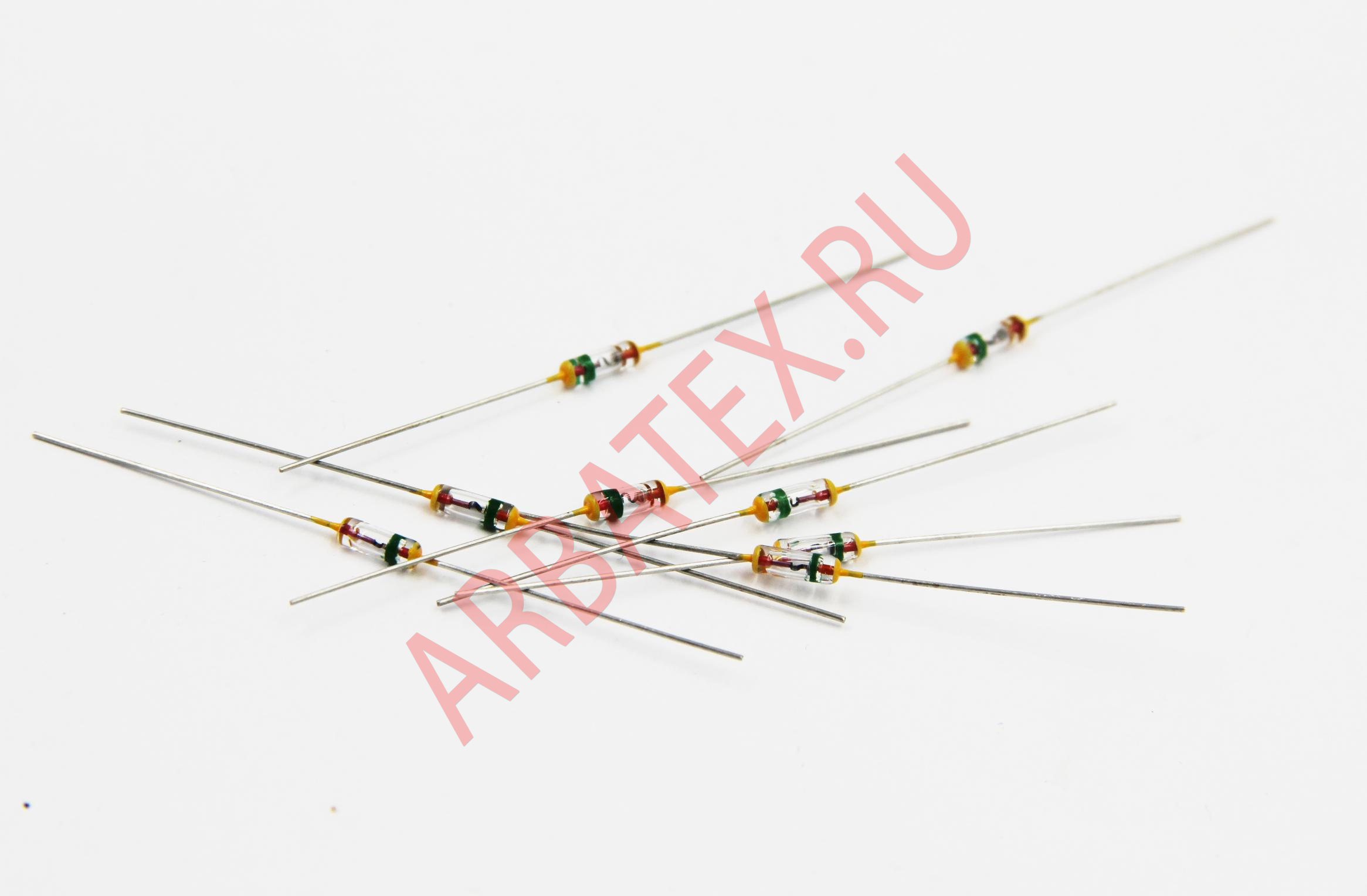

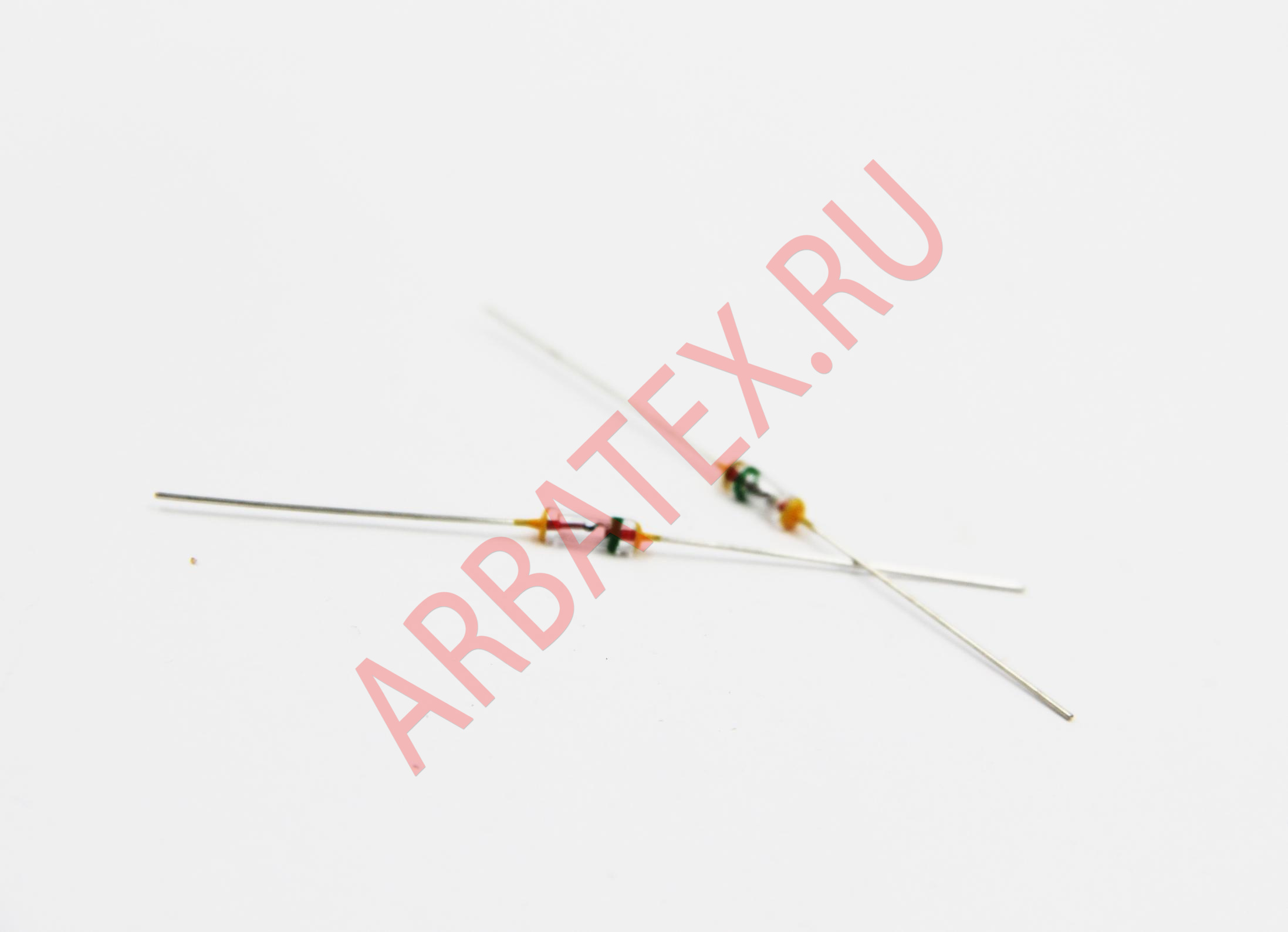

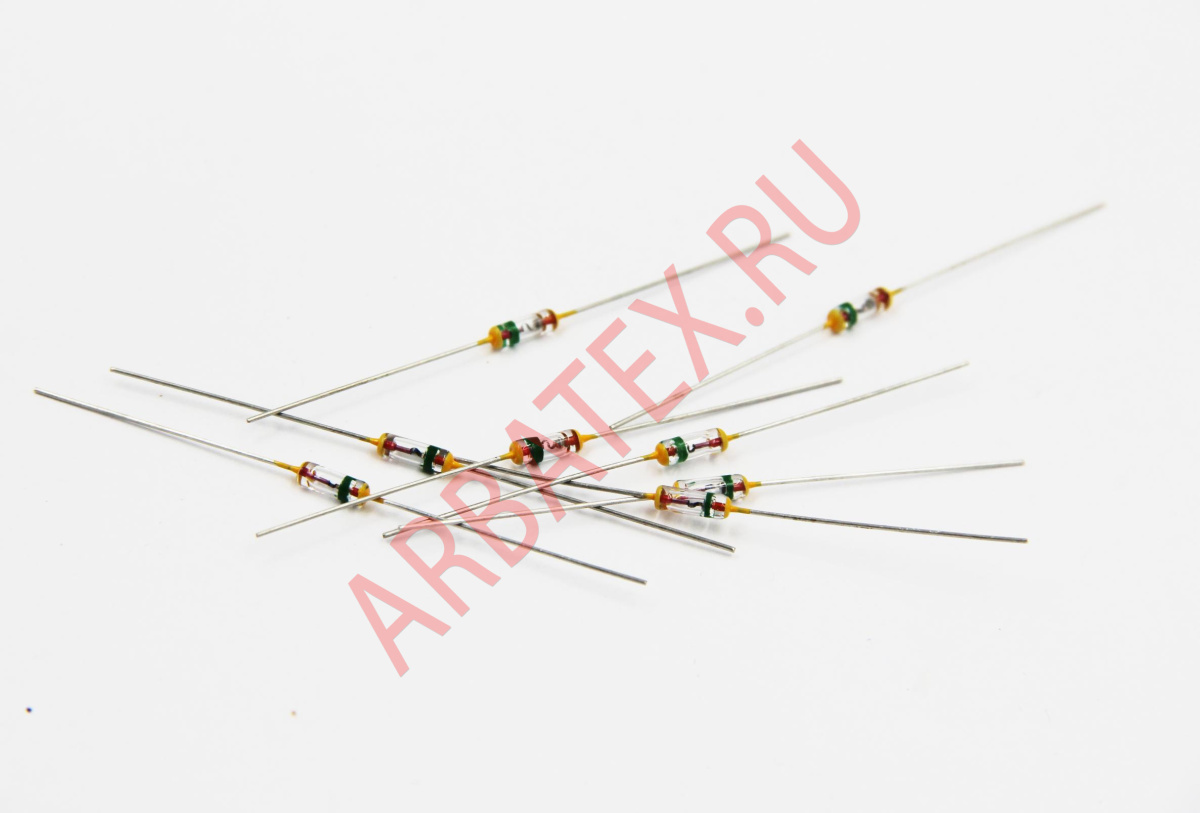

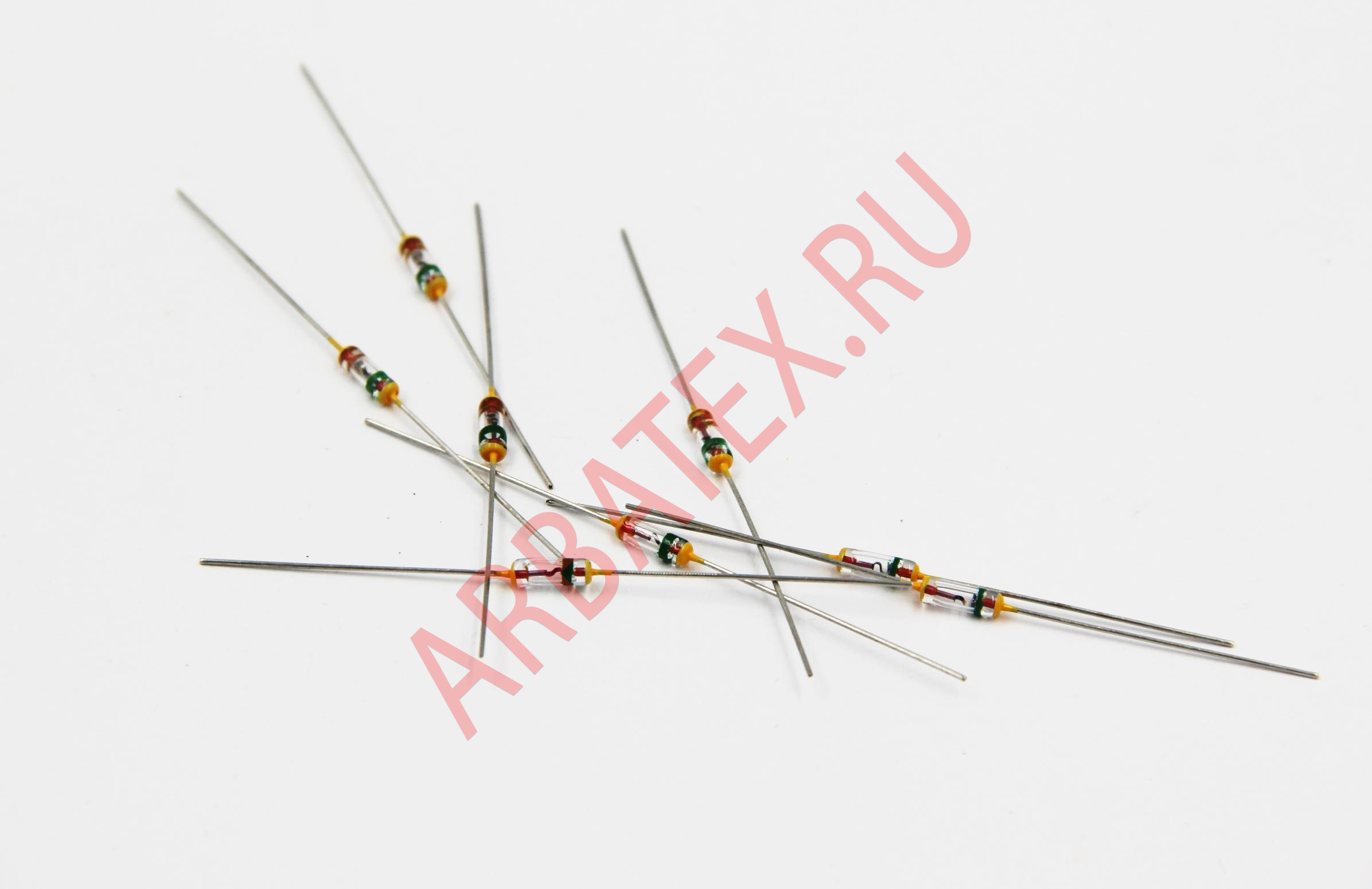

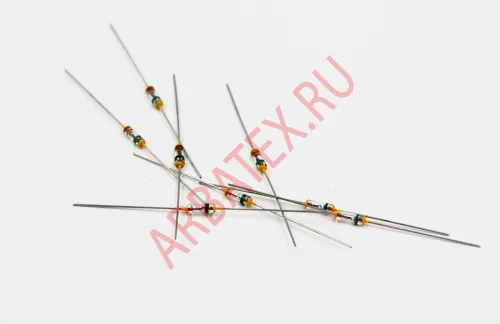

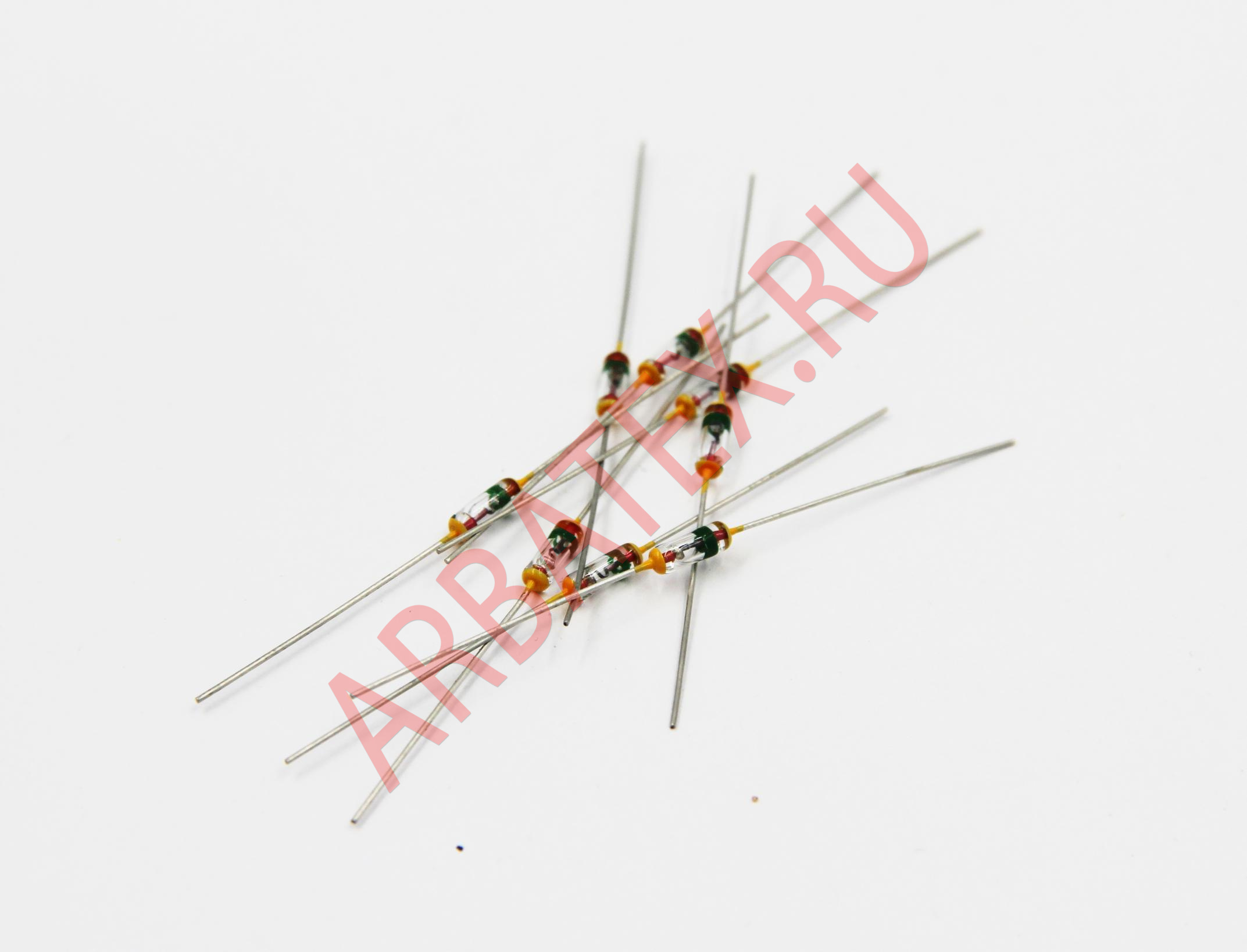

Выпускаются в стеклянном корпусе с гибкими выводами.
Тип стабилитрона и схема соединения электродов с выводами приводятся на корпусе.
Допускается условная маркировка стабилитронов цветным кодом.
Масса стабилитрона не более 0,5 г.
Основные технические параметры стабилитрона 2С147В:
• Номинальное напряжение стабилизации: 4,7 В при iст 5 мА;
• Разброс напряжения стабилизации: 4,2... 4,9 В;
• Температурный коэффициент напряжения стабилизации: -0,07 %/°С;
• Дифференциальное сопротивление стабилитрона : 150 Ом при iст 5 мА;
• Минимально допустимый ток стабилизации: 1 мА;
• Максимально допустимый ток стабилизации: 26,5 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,125 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С
| Тип стабилитрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. |
|---|
| мин | ном | макс | Iст.ном. | мин | макс |
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С |
| 2С133В | 3,1 | 3,3 | 3,5 | 5 | -0,10…-0,02 | 1 (50) | 150 | 1 | 37,5 | 0,125 | (150) | -60… +125 |
| 2С147В | 4,5 | 4,7 | 4,9 | 5 | -0,07 | 1 (50) | 150 | 1 | 26,5 | 0,125 | (150) | -60… +125 |
| 2С156В | 5,3 | 5,9 | 5,9 | 5 | +0,05 | 1 (50) | 100 | 1 | 22,4 | 0,125 | (150) | -60… +125 |
Условные обозначения электрических параметров стабилитронов:
• Uст. - напряжение стабилизации стабилитрона;
• αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
• Uпр. - постоянное прямое напряжение;
• Iпр. - постоянный прямой ток;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса стабилитрона;
• Тп. мах - максимально-допустимая температура перехода стабилитрона;
• Т окр. - температура окружающей среды.
