Описание стабилитрона 2С147А
Стабилитрон 2С147А кремниевый, сплавной, малой мощности. служит для защиты электроаппаратуры от перенапряжений. Напряжение на 2С147А подают в обратной полярности. Применяется в различных областях приборостроения, радиоэлектронной промышленности, электротехнической аппаратуре.
Параметры и характеристики стабилитрона 2С147А:
Стабилитроны 2С147А кремниевые, сплавные, малой мощности.
Предназначены для стабилизации номинального напряжения 4,7 В в диапазоне токов стабилизации 3...58 мА.

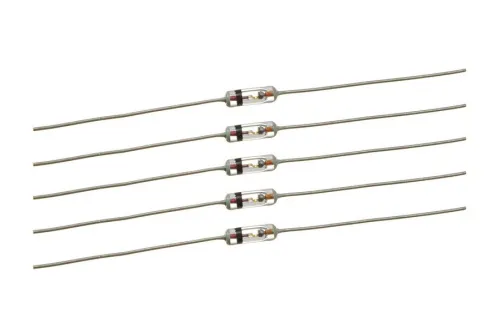

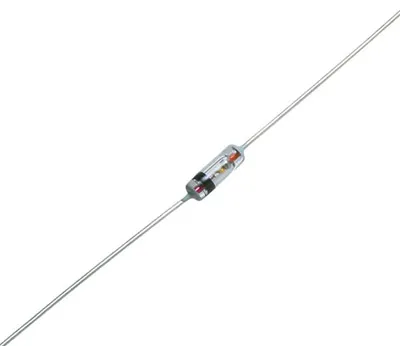

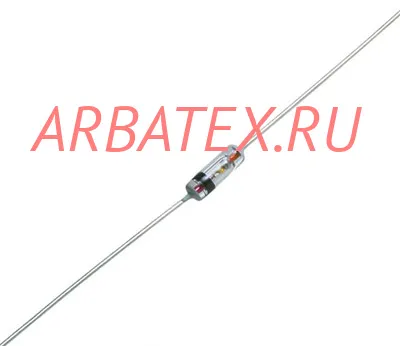

Выпускаются в стеклянном корпусе с гибкими выводами.
Тип прибора приводится на корпусе.
Масса стабилитронов не более 1 г.
Основные технические параметры стабилитрона 2С147А:
• Номинальное напряжение стабилизации: 4,7 В при iст 10 мА;
• Разброс напряжения стабилизации: 4,23... 5,17 В;
• Температурный коэффициент напряжения стабилизации: -0,09 %/°С;
• Постоянное прямое напряжение: 1 В при iпр 50 мА;
• Дифференциальное сопротивление стабилитрона : 56 Ом при iст 10 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 58 мА;
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,3 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С
| Тип стабилитрона | Uст. | αUст. | Uпр. (при Iпр.) | rст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. |
|---|
| мин | ном | макс | Iст.ном. | мин | макс |
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С |
| 2С133А | 2,97 | 3,3 | 3,63 | 10 | -0,11 | 1 (50) | 65 | 3 | 81 | 0,3 | 125 | -60… +125 |
| 2С139А | 3,51 | 3,9 | 4,29 | 10 | -0,10 | 1 (50) | 60 | 3 | 70 | 0,3 | 125 | -60… +125 |
| 2С147А | 4,23 | 4,7 | 5,17 | 10 | -0,09…+0,01 | 1 (50) | 56 | 3 | 58 | 0,3 | 125 | -60… +125 |
| 2С156А | 5,04 | 5,6 | 6,16 | 10 | ±0,05 | 1 (50) | 46 | 3 | 55 | 0,3 | 125 | -60… +125 |
| 2С168А | 6,12 | 6,8 | 7,48 | 10 | ±0,06 | 1 (50) | 28 | 3 | 45 | 0,3 | 125 | -60… +125 |
Условные обозначения электрических параметров стабилитронов:
• Uст. - напряжение стабилизации стабилитрона;
• αUст. - температурный коэффициент напряжения стабилизации стабилитрона;
• Uпр. - постоянное прямое напряжение;
• Iпр. - постоянный прямой ток;
• rст. - дифференциальное сопротивление стабилитрона;
• Iст. - ток стабилизации стабилитрона;
• Рmax - рассеиваемая мощность стабилитрона;
• Тк. мах - максимально-допустимая температура корпуса стабилитрона;
• Тп. мах - максимально-допустимая температура перехода стабилитрона;
• Т окр. - температура окружающей среды.
